Sunpower

Sunpower SRP-M-Modelle über Spezial-RS485-PiggyBack

Klemmleistenstecker Solar-Log™

Klemmleiste Wechselrichter

Klemme

Klemme

► 1

► 2

► 2

► 3

► 3

► 5

► 4

► 7

2. Kabel im Wechselrichter durch den Isolationsschlauch ziehen, der dem PiggyBack beiliegt.

Das Kabel muss innen im Wechselrichter mit dem Isolierschlauch umhüllt sein.

3. Masseanschluss setzen: Klemme 5 des Wechselrichters mit dem beiliegenden Flach¬steckverteiler

am Gehäuse des Wechselrichters verbinden

4. Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser terminiert werden.

Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:





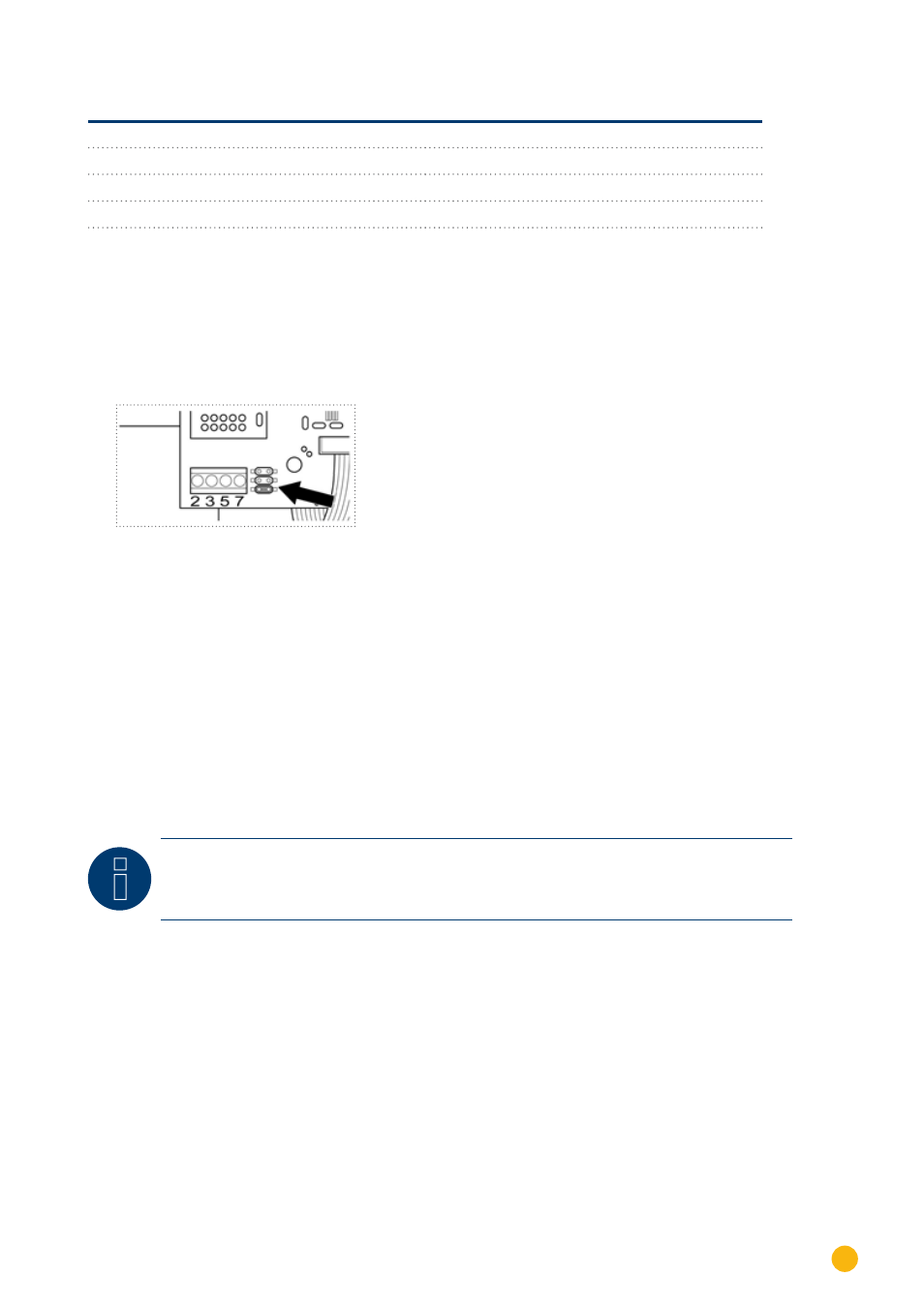

Abbildung 4: PiggyBack – Jumper stecken

5. Wechselrichter schließen, wenn kein weiterer Wechselrichter angeschlossen werden soll
6. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken

Wechselrichter untereinander verkabeln

Verkabelung über 4-adriges, geschirmtes Datenkabel (z.B. ein 25 m Ringkabel, Solare Datensyste-
me-Bestellnr. 220014)

Anschlussort: Klemmleiste im Wechselrichter (auf nachgerüsteter RS485-Schnittstelle)

Vorgehen

1.

Kabel im Wechselrichter durch den Isolationsschlauch ziehen, der dem PiggyBack beiliegt

Das Kabel muss im Inneren aller Wechselrichter mit dem Isolierschlauch umhüllt sein.

2. Alle 4 Kontakte (2,3,5,7) der Klemmleiste von Wechselrichter 1 mit Wechselrichter 2 verbinden

Hinweis

Ein Schema für die Verkabelung im SMA-Mischbetrieb ist im Anhang dargestellt.

3. Weitere Wechselrichter untereinander auf die gleiche Art verbinden

4. Im letzten Wechselrichter terminieren

Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:

Abbildung 5: Jumper SMA

5. Wechselrichter schließen
