Anschlüsse
RJ45
1�2 RJ45
Einige Wechselrichterhersteller verwenden RJ45 Buchsen an Ihren Geräten.
Die Belegung der einzelnen Pins ist herstellerspezifisch.
Die Verbindung mit der RS485/422 B und/oder der RS485 A Schnittstelle des Solar-Log TM muss gemäß
Beschreibung beim jeweiligen Wechselrichter erfolgen. Diese Beschreibungen finden Sie in einem geson-
derten Dokument

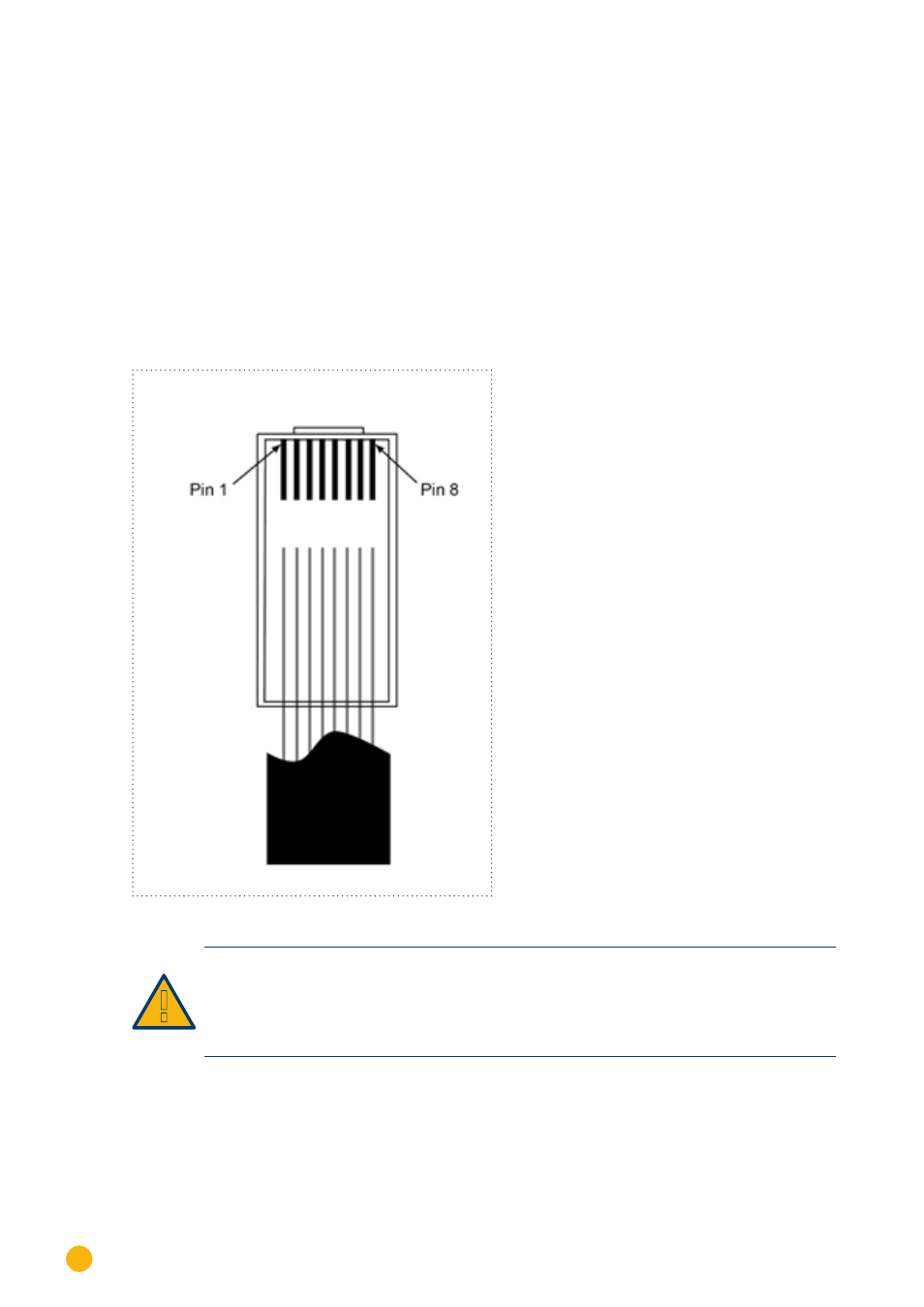

Die Nummerierung der Pins des RJ45 Anschluss zeigt die folgende Grafik.
Abbildung 1: Pinbelegung RJ45 Stecker
Vorsicht
Gefahr von Gerätedefekt!
Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keinesfalls mit der RJ45-
Buchse des Wechselrichters verbunden werden darf!
► Wechselrichter nur über die RS485/422 Schnittstellen des Solar-Log™ verbinden�
