SMA
SMA-Anschluss über Original-SMA-RS485-PiggyBack und SMA RS485 Data Modul
5. Masseanschluss setzen: Klemme 5 des Wechselrichters mit dem beiliegenden Flach¬steckverteiler am
Gehäuse des Wechselrichters verbinden
6. Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser terminiert werden.
Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:
Abbildung 6: Jumper SMA
7. Wechselrichter schließen, wenn kein weiterer Wechselrichter angeschlossen werden soll
8. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Wechselrichter untereinander verkabeln
•
Verkabelung über 3-adriges, geschirmtes Datenkabel
•
Anschlussort: Klemmleiste im Wechselrichter (auf nachgerüsteter RS485-Schnittstelle)
Vorgehen
1.
Wechselrichter öffnen gemäß Anleitung zum Wechselrichter
2. Wechselrichter gemäß Installationsanleitung zum Wechselrichter verkabeln
3. Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser terminiert werden.
Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:

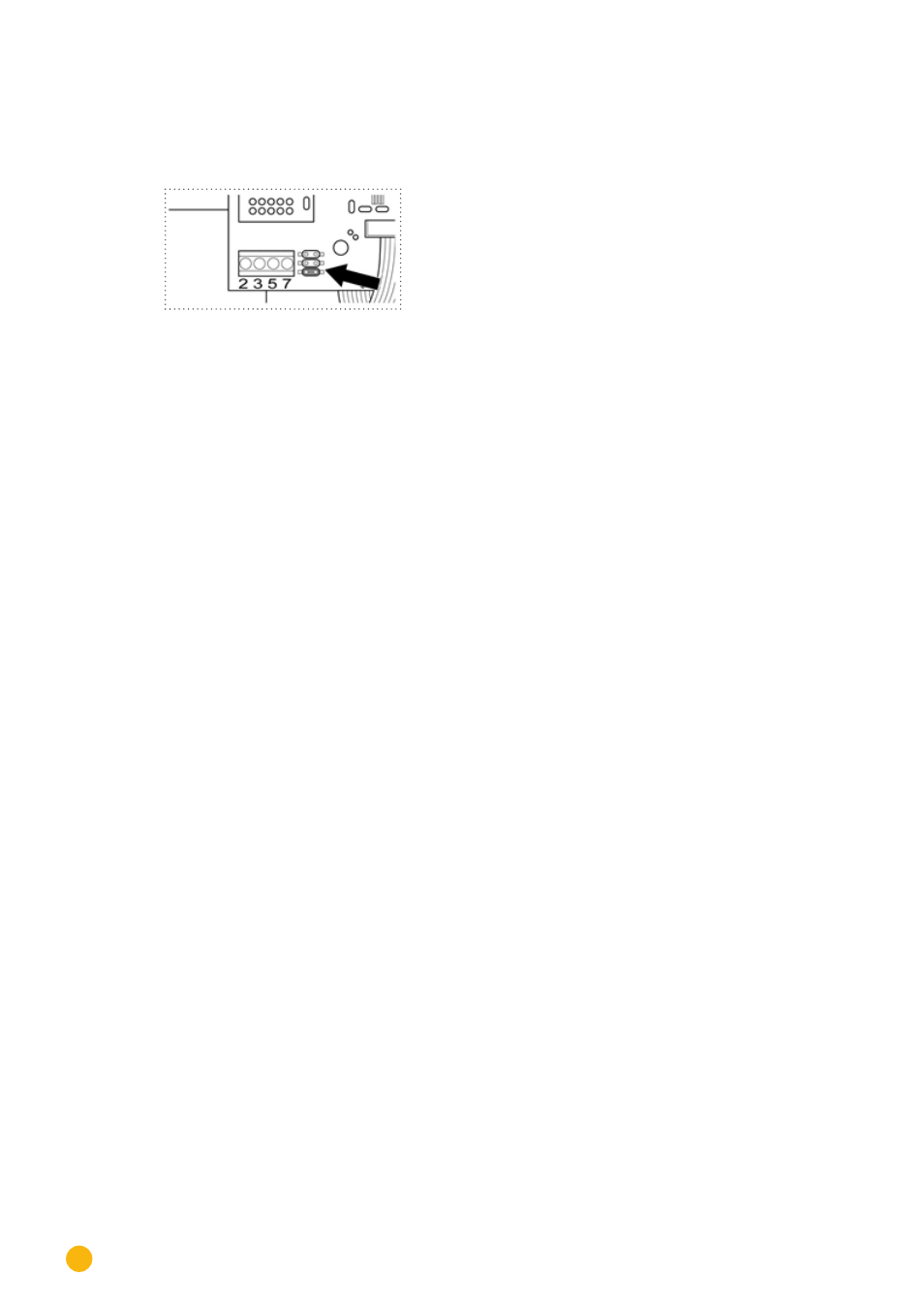

Abbildung 7: Jumper SMA
4. Wechselrichter schließen
Hinweis
Ein Schema für die Verkabelung im SMA-Mischbetrieb ist im Anhang dargestellt
.
