ALPHA-SOL
ALPHA-SOL

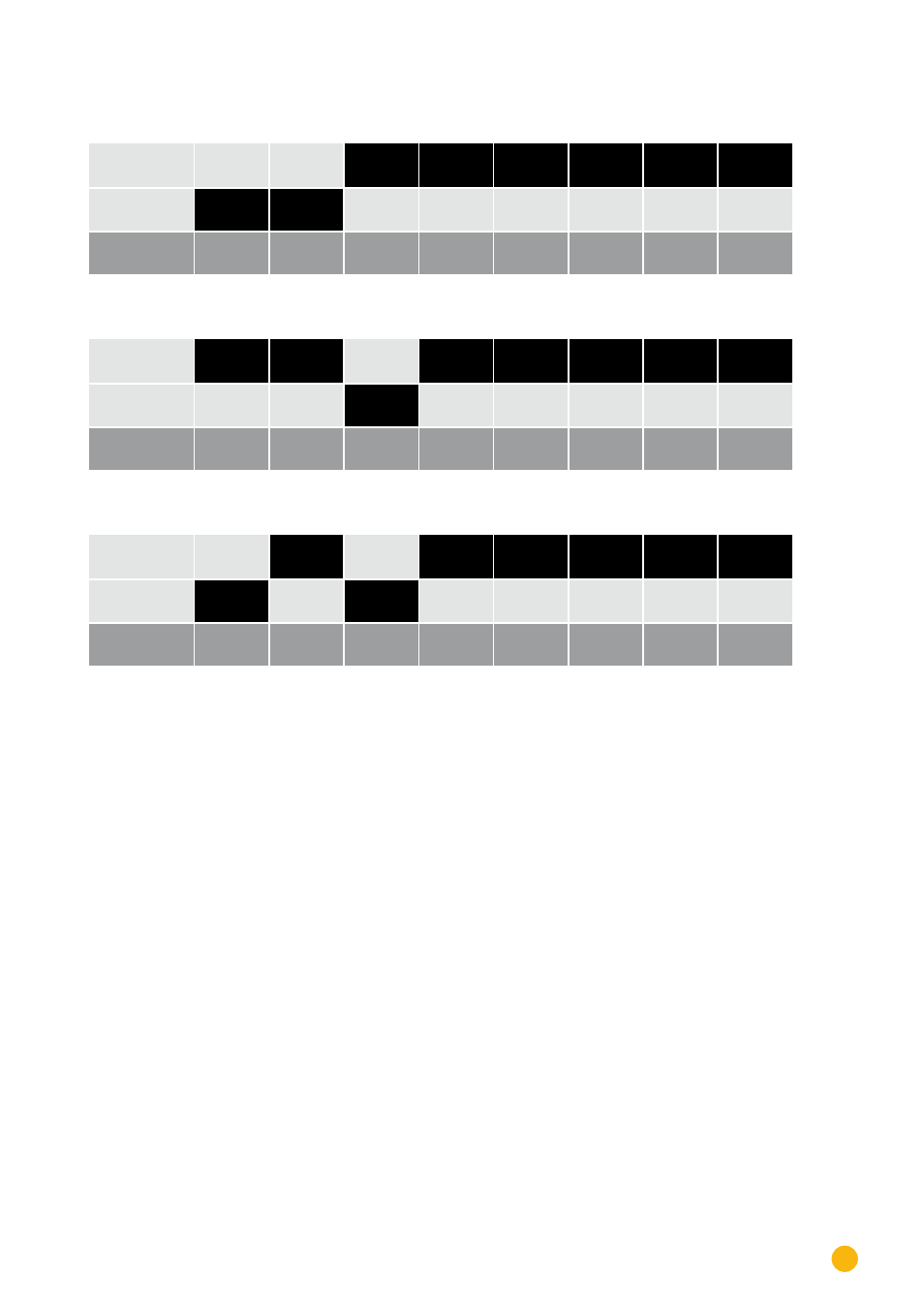

Beispiel – Kommunikationsadresse 3:
On
Off
DIP-Schalter
Beispiel – Kommunikationsadresse 4:
On
Off
DIP-Schalter
Beispiel – Kommunikationsadresse 5:
On
Off
DIP-Schalter
Weitere Informationen im Internet:
http://de.wikipedia.org/wiki/Dualsystem
RS485-Schnittstelle einbauen
Vorgehen
► RS485-Schnittstelle gemäß Installationsanleitung zur Schnittstellenkarte in den Wechselrichter einbau-
en
Wechselrichter an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
•
vorkonfektioniertes Datenkabel „BKL2“ (Zubehör; nicht im Lieferumfang)
oder
•
selbstkonfektioniertes geschirmtes, 4-adriges Datenkabel und Klemmleistenstecker.
Vorgehen
1.
Wechselrichter öffnen gemäß Anleitung zum Wechselrichter
2. Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen
3. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen:
