Vorgehen
1. Wechselrichter öffnen gemäß Anleitung zum Wechselrichter
2. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen:
Klemmleistenstecker Solar-Log™ Klemmleiste im Wechselrichter
Klemme Klemmeleiste RS485 (TB3)
► 1 A/Data+ ► Pin 1 oder 2 (Port A) oder Pin 9 oder 10 (Port B)
► 4 B/Data- ► Pin 3 oder 4 (Port A) oder Pin 11 oder 12 (Port B)
3. Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser terminiert werden:
Im Wechselrichter den Switch (Port A den Switch-S1, Port B den Switch-S3) für den Endwiderstand auf
„1” setzen.
4. Wechselrichter schließen.
5. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken.

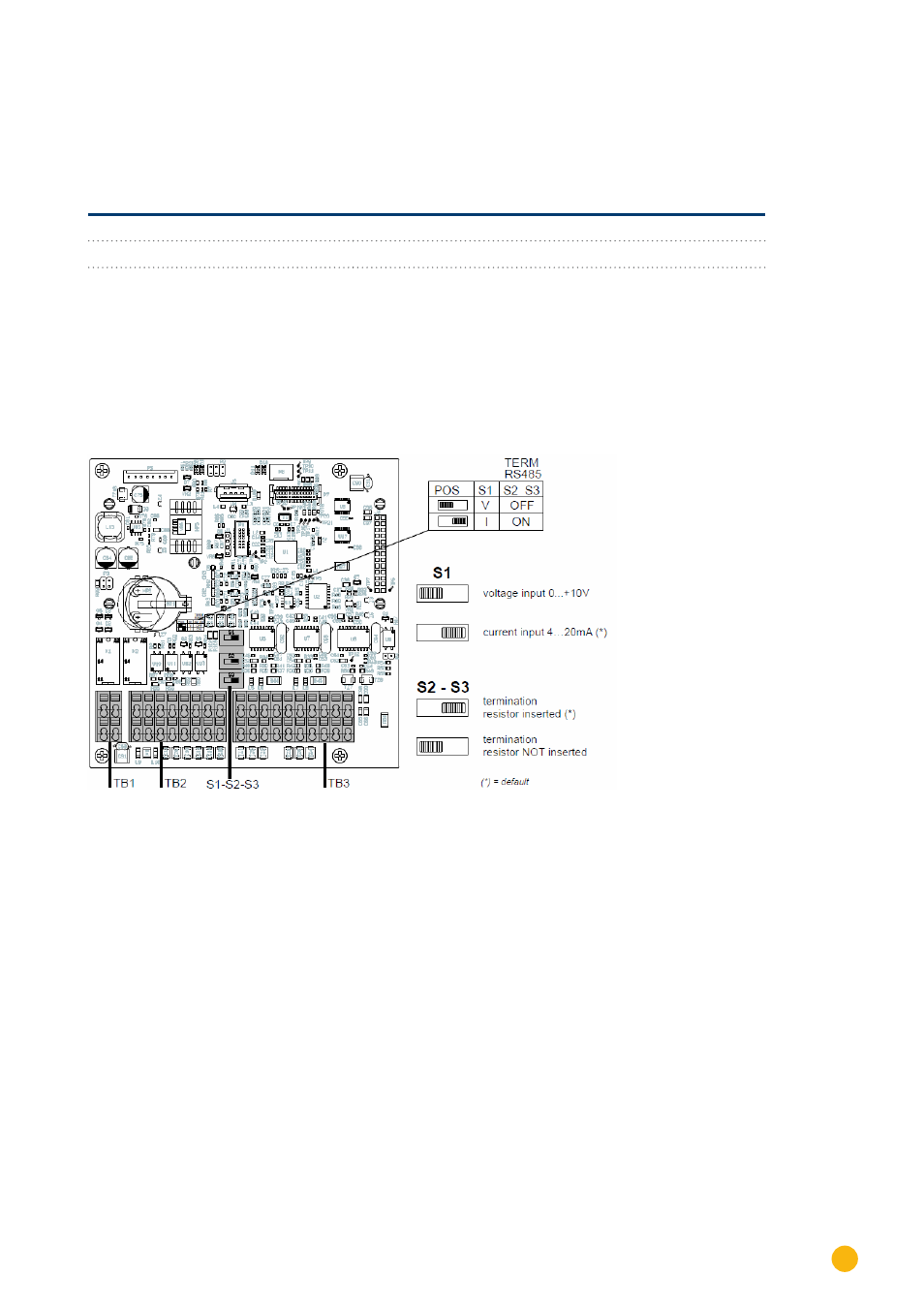

Abb.: Gefran-RS485-Klemmleiste und Terminierung
