Bezeichnungen der Rohranschlüsse am Innenmodul
148
280
380
460
540
775
235
65
1
2
4
3
5
6
7

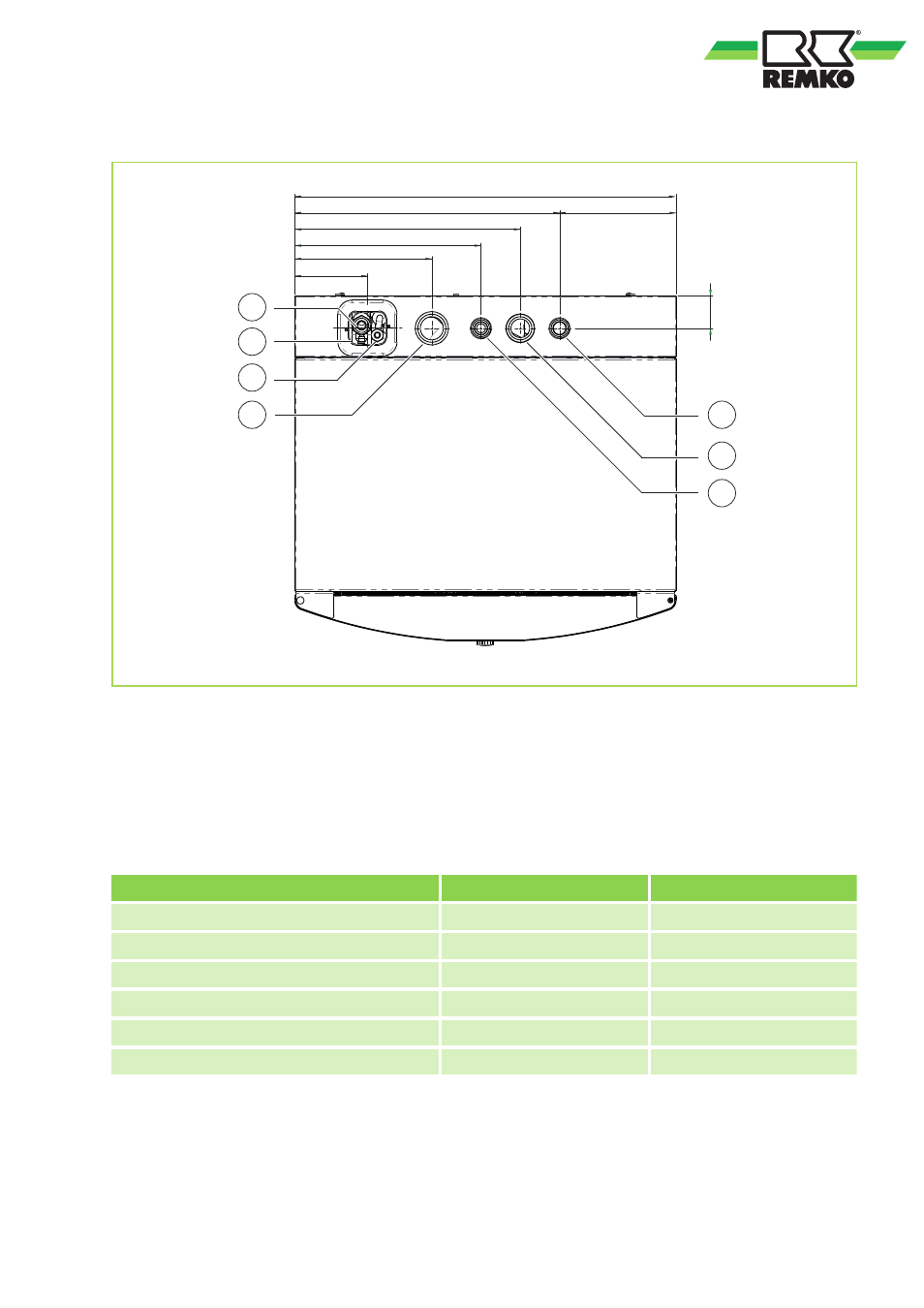

Abb. 3: Bezeichnungen der Rohranschlüsse, Draufsicht
1: Kältemittelanschluss Saugleitung
2: Kältemittelleitungeinlass 72 x 65 mm
3: Kältemittelanschluss Einspritzleitung
4: Netzanschluss = ø 48 mm
5: Heizungswasser Rücklauf
6: Sensor- und Signaleinlass = ø 36 mm
7: Heizungswasser Vorlauf
Dimensionierung der Leitungen (alle Angaben in Zoll)
HTS 90/130 HTS 200/260
Kältemittelanschlüsse Saugleitung 5/8" 3/4"
T-Stück zur Kältemittelverteilung Saugleitung - 5/8"-3/4"-5/8"
Kältemittelanschlüsse Einspritzleitung 3/8" 1/2"
T-Stück zur Kältemittelverteilung Einspritzltg. - 3/8"-1/2"-3/8"
Heizungswasser Vorlauf (flachdichtend) 1" 1 1/4"
Heizungswasser Rücklauf (flachdichtend) 1" 1 1/4"
