5 Hydraulischer
Anschluss
Es muss für jede Anlage eine separate Ausle-
gung hinsichtlich des Nennvolumenstromes
(siehe technische Daten) erfolgen.
n Zur hydraulischen Entkoppelung der Heiz-
kreise kann ein Pufferspeicher als hydraulische
Weiche eingesetzt werden.
Eine hydraulische Entkoppelung ist erforderlich
wenn:
- verschiedene Vorlauf-Temperaturen zu reali-
sieren sind, z.B. Fußbodenheizung/Radiatoren
- der Druckabfall des Heizverteilersystems
größer als 80 kPa ist
- beim Einsatz weiterer Wärmeerzeuger wie
z.B. Festbrennstoffkessel, Solar oder biva-
lenter Systeme
n Eine Rohrnetzberechnung muss vor Installa-
tion der Wärmepumpe erfolgen. Nach Installa-
tion der Wärmepumpe muss ein hydraulischer
Abgleich der Heizkreise vorgenommen
werden.
n Eine Fußbodenheizung ist gegen zu hohe Vor-
lauftemperaturen zu schützen.
n Der Rohrquerschnitt von Vorlauf- und Rück-
laufanschluss der Wärmepumpe darf bis zum
Anschluss an einen Pufferspeicher nicht verrin-
gert werden.
n An geeigneten Stellen müssen Entlüftungsven-
tile und Entleerungshähne vorgesehen werden.
n Das gesamte Rohrnetz der Anlage muss vor
Anschluss an die Wärmepumpe gespült
werden.
n Ein oder gegebenenfalls mehrere Ausdeh-
nungsgefäße müssen für das gesamte Hydrau-
liksystem ausgelegt werden.
n Der Anlagendruck des gesamten Rohrnetzes
ist an die Hydraulik anzupassen und muss im
Ruhezustand der Wärmepumpe kontrolliert
werden. Passen Sie auch den Vordruck der
gegebenen Förderhöhe an.
n Die im Lieferumfang enthaltene Sicherheits-
baugruppe besteht aus Manometer, Entlüfter
und Sicherheitsventil. Sie muss an ein T-Stück
zwischen Wärmepumpenanschluss und mitge-
lieferten Absperrhahn montiert werden.
Die mitgelieferten Absperrhähne sind direkt
hinter die Sicherheitsbaugruppe in den Heiz-
kreis Vor- und Rücklauf zu setzen (siehe
Abb. 25). Die Absperrventile enthalten jeweils
ein Thermometer.

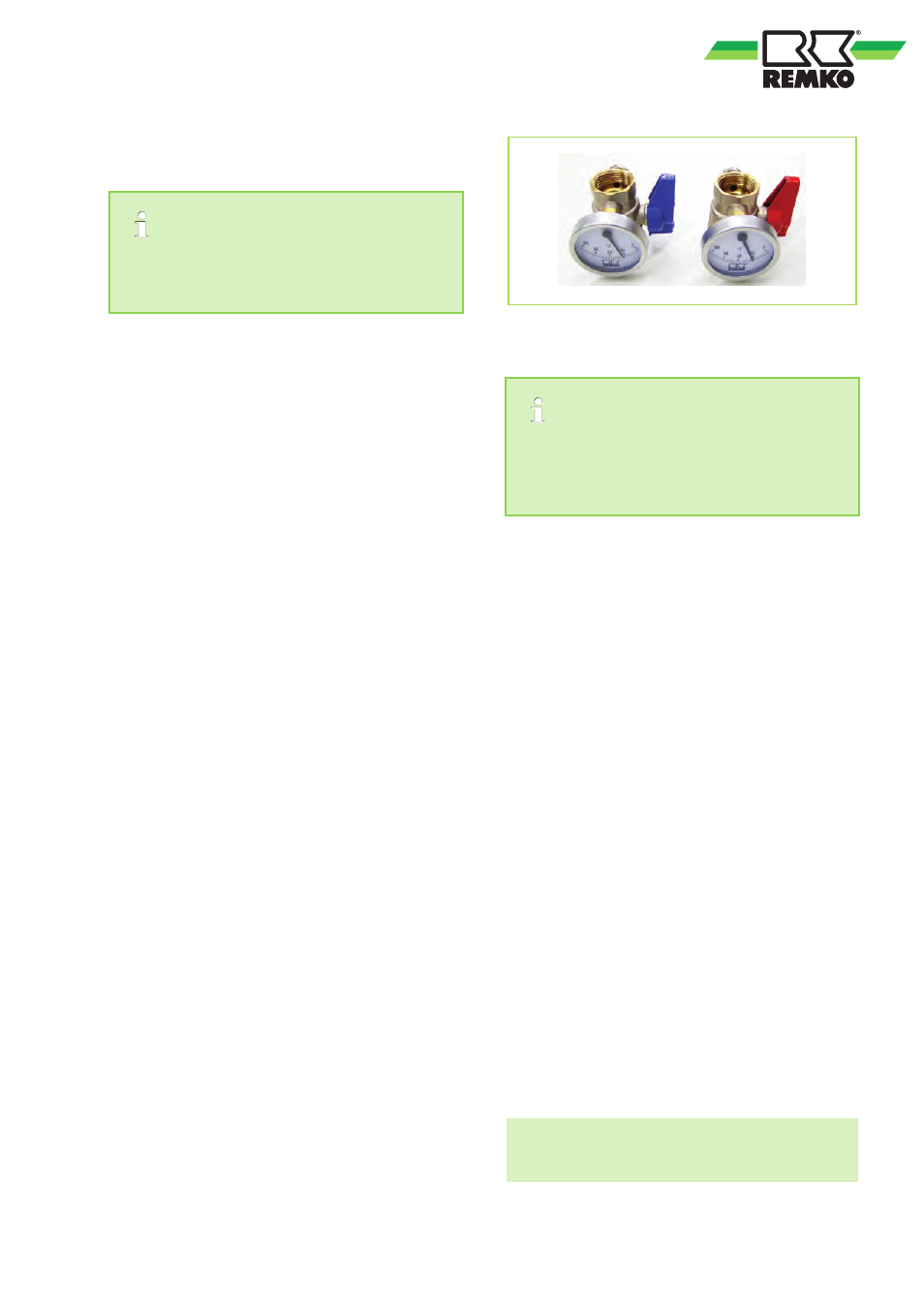

Abb. 24: Absperrventile
Durch Drehen der Thermometerköpfe werden
die Absperrventile geschlossen, bzw. geöffnet!
Die Skala kann in die gewünschte Position
gebracht werden.
n Der mitgelieferte Schmutzfänger muss außer-
halb der Wärmepumpe in den Rücklauf einge-
baut werden. Achten Sie darauf, dass der
Schmutzfänger für Revisionszwecke zugängig
bleibt.
n Es ist darauf zu achten, dass vor und hinter
dem Schmutzfänger ein Absperrschieber
gesetzt wird. Damit ist sichergestellt, dass der
Schmutzfänger jederzeit ohne Wasserverlust
zu überprüfen ist.
n Der Schmutzfänger muss bei jeder Wartung
der Anlage überprüft werden.
n Zum zusätzlichen Entlüften der Wärmepumpe
befindet sich im Innenmodul ein Handentlüfter.
n Es müssen alle sichtbaren metallischen Flä-
chen nachisoliert werden.
n Der Kühlbetrieb über die Heizkreise erfordert
eine komplett dampfdiffusionsdichte Isolierung
der gesamten Verrohrung.
n Alle abgehenden Heizkreise inklusive des
Anschlusses für die Brauchwasserbereitung
sind durch Einbau von Rückschlagventile
gegen zirkulierendes Wasser zu sichern.
n Vor Inbetriebnahme muss die Anlage gründlich
gespült werden. Es ist auch eine Dichtigkeits-
prüfung und ein sorgfältiges Entlüften des
Innenmoduls und der gesamten Anlage, ggf.
mehrmals nach DIN durchzuführen.
n Um Körperschallübertragungen zu vermeiden
empfehlen wir zusätzliche Kompensatoren in
Vorlauf und Rücklauf zu installieren.
Aktuelle Schemata für die hydraulische Ein-
bindung stehen im Internet auf www.remko.de
