Seite 29
Wasser-Wärmepumpen benötigen zwei Brunnen
zur Wärmegewinnung aus dem Grundwasser,
einen Saugbrunnen und einen Sickerbrunnen. Die
Erschließung dieser Quelle ist nicht überall mög-
lich, teuer und genehmigungspflichtig.
Funktion der Wärmepumpe
Eine Wärmepumpe ist ein Gerät, das über ein
Arbeitsmedium Umgebungswärme bei geringen
Temperaturen aufnimmt und dorthin transportiert,
wo sie sinnvoll zum Heizen genutzt werden kann.
Wärmepumpen arbeiten nach dem gleichen
Prinzip wie ein Kühlschrank. Der Unterschied ist,
dass bei Wärmepumpen das „Abfallprodukt“ des
Kühlschranks, die Wärme, das Ziel ist.
Der Kältekreislauf besteht aus den Hauptkompo-
nenten Verdampfer, Kompressor, Verflüssiger und
Expansionsventil. Im Lamellenverdampfer ver-
dampft das Kältemittel bei niedrigem Druck auch
bei niedrigen Wärmequellentemperaturen durch
Aufnahme von Umgebungsenergie. Im Kom-
pressor wird das Kältemittel unter Aufwendung
elektrischer Energie durch Verdichtung auf ein
höheres Druck- und dadurch auch Temperaturni-
veau gebracht. Danach gelangt das heiße Kälte-
mittelgas in den Verflüssiger, einen Plattenwärme-
tauscher. Hier kondensiert das Heißgas unter
Wärmeabgabe an das Heizsystem. Das flüssige
Kältemittel wird nun in einem Drosselorgan, dem
Expansionsventil, entspannt und dabei abgekühlt.
Danach strömt das Kältemittel wieder in den Ver-
dampfer und der Kreislauf ist geschlossen.
Zur Regelung wird der Smart-Control eingesetzt,
der neben allen Sicherheitsfunktionen den
autarken Betrieb sicherstellt. Zum Wasserkreislauf
im Innenmodul gehören bei der Serie HTS eine
Ladepumpe, Plattenwärmetauscher, Schmutz-
fänger,Kompressor, elektrisches Expansionsventil,
Sicherheitsventil, Manometer, Füll- und Entlee-
rungsventil, automatischer Entlüfter und Fluss-
wächter. Im Außenmodul befindet sich der Ver-
dampfer sowie ein Drehzahlgeregelter
Hocheffizienzventilator. Die Serie HTS 90 besitzt
ein Außenmodul, die Serie HTS 130 und
die Serie HTS 200 besitzt je 2 Außenmodule.
Als Zubehör sind Wand- und Bodenkonsolen, Kon-
densatwanne, Kondensatwannenheizung, 3-Wege
Umschaltventil, Überstromventil und zusätzliche
Fühler erhältlich.
2
1
4
3
A
B
D
C

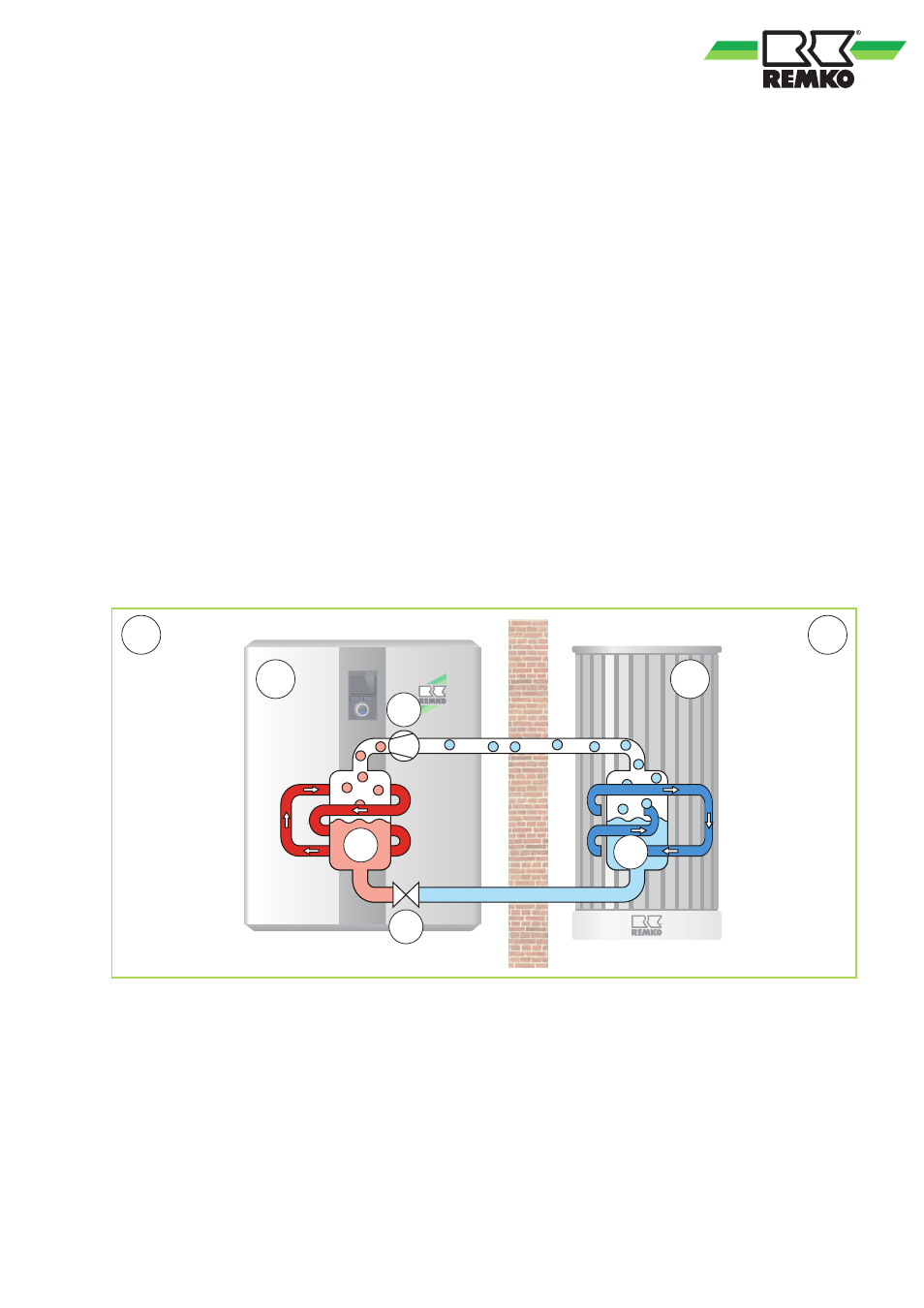

Abb. 9: Funktionsschema Heizen Inverter-Wärmepumpe
A: Innenbereich
B: Außenbereich
C: Wärmepumpe Innenmodul
D: Wärmepumpe Außenmodul
1: Verdichten
2: Verflüssigen
3: Entspannen
4: Verdampfen
