9 Kältetechnischer
Anschluss
9.1 Anschluss der
Kältemittelleitungen
n Um die Kältemittelleitungen zu installieren
müssen Sie zunächst die Aluminiumverklei-
dung des Außenmoduls abmontieren (siehe
Abb. 31). Lösen Sie dazu im unteren Bereich
der Verkleidung die vier M6 Schrauben (1) und
ziehen Sie die Verkleidung vorsichtig nach
oben ab (2). Achten Sie drauf, dass Sie dabei
nicht den Wärmetauscher und den Ventilator
beschädigen.
n Das Außenmodul und das Innenmodul werden
mit zwei Kupferleitungen (Kupferrohre in Kühl-
schrankqualität) der Dimensionen 3/8" = 9,52
mm und 5/8" = 15,88 mm verbunden (REMKO
Zubehör).
n Beim Biegen der Kältemittelleitungen ist auf die
Biegeradien zu achten, um ein Knicken der
Rohre zu verhindern. Eine Rohrstelle sollte nie
zweimal gebogen werden, um Versprödung
oder Rissbildung zu vermeiden.
n Beim Verlegen der Kältemittelleitungen ist auf
geeignete Befestigung und Isolierung zu
achten.
n Zur Erstellung der Anschlüsse an die Module
müssen die Kupferrohre entgratet und mittels
eines Kunststoffvlieses gereinigt werden.
n Die Verbindungen sind unter Schutzatmo-
sphäre (Stickstoff) mit Hartlot zu erstellen.
n Beim Anschluss von zwei Außenmodulen sind
die Kältemittelleitungen in gleicher Länge aus-
zuführen. Max. Längendifferenz von 2 m ist
nicht zu überschreiten.
2
1
2

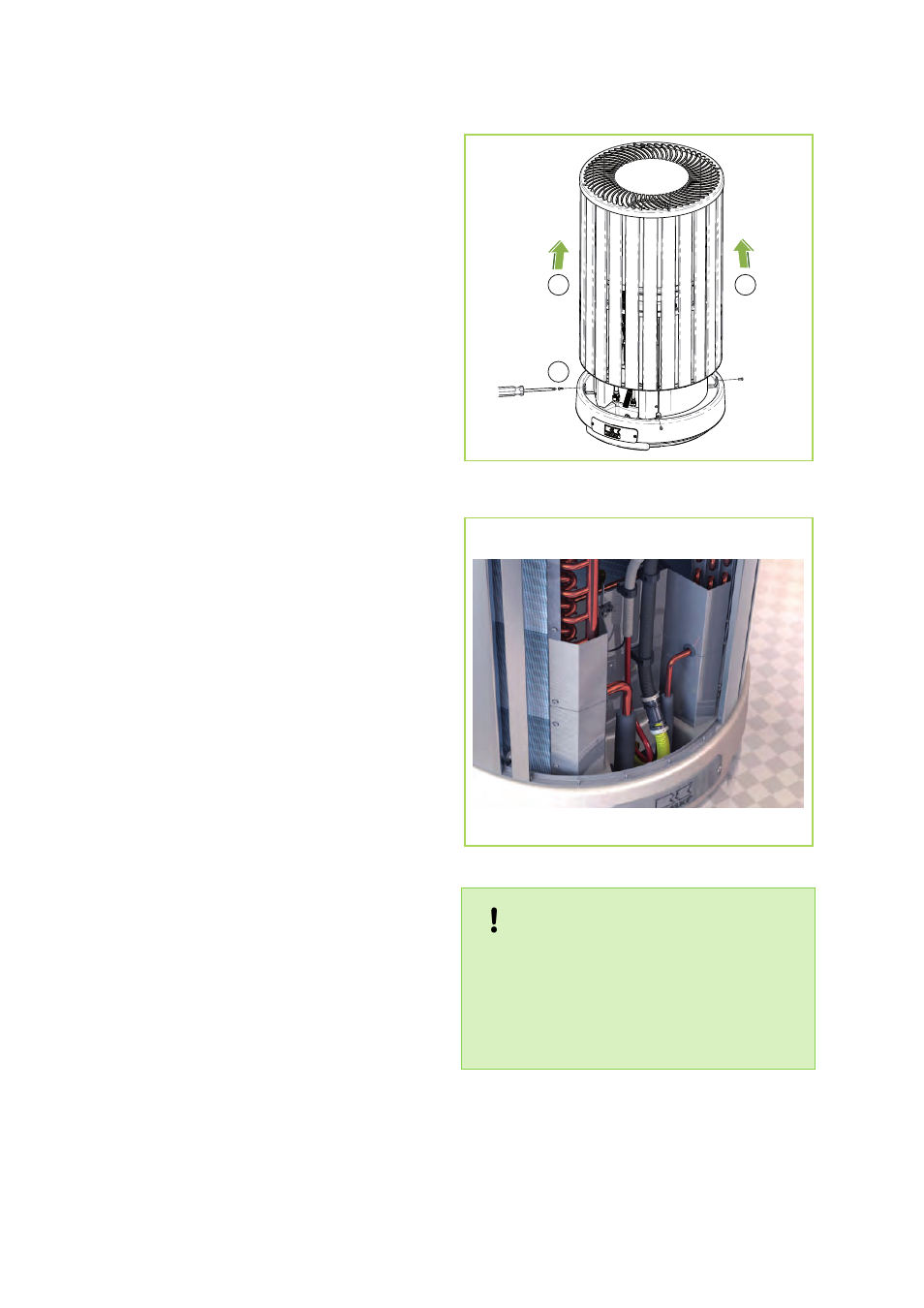

Abb. 31: Demontage der Aluminiumverkleidung
Abb. 32: Kältemittelanschluss beim Außenmodul
HINWEIS!
Je nach Luftfeuchtigkeit im Innenraum besteht
die Möglichkeit, dass der Taupunkt an der Iso-
lierung unterschritten wird.
– Wir empfehlen die Rohre mit einer zusätzli-
chen dampfdiffusionsdichten Isolierung zu
versehen.
