2.4 Schema Kältekreislauf
2 1
4
3
5
6
7
8
10
9
11

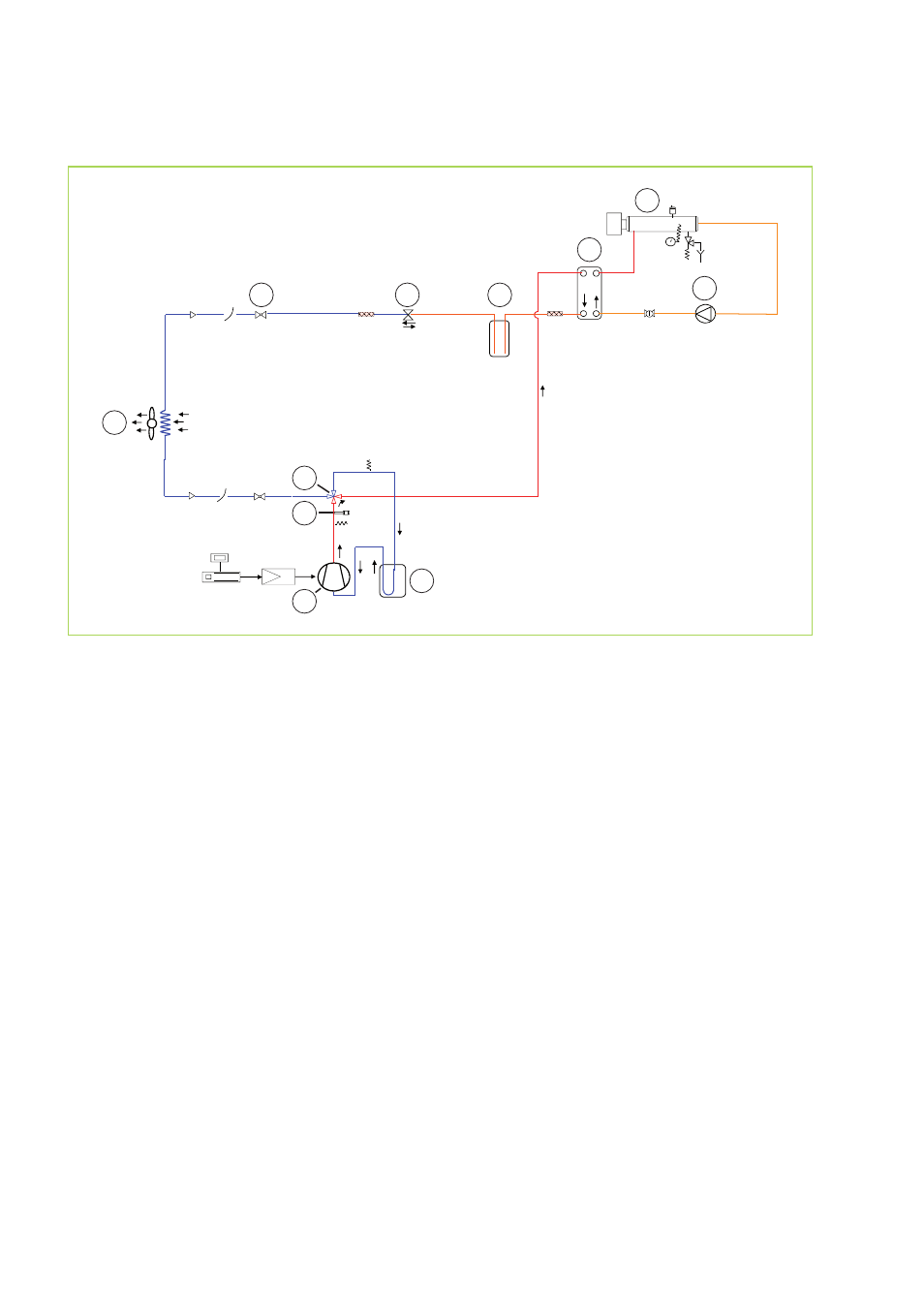

Abb. 4: Schema Kältekreislauf
1: Absperrhahn
2: Elektronisches Expansionsventil
3: Kältemittel-Sammler
4: Plattenwärmetauscher
5: Elektrischer Heizstab
6: Umwälzpumpe Heizung
7: Verdampfer mit Ventilator
8: 4-Wege-Umschaltventil
9: Hochdruckschalter
10: Verdichter
11: Flüssigkeitsabscheider
