6.2 Notheizbetrieb
Sollte es bei Ihrer Wärmepumpenanlage im Laufe
der Betriebszeit mal zu Störungen des Smart-Con-
trol oder des Außenmoduls kommen, ist es mög-
lich einen manuellen Notheizbetrieb zu aktivieren.
Dazu muss der Elektroheizstab, die interne Primär-
pumpe und ggf. die Heizkreispumpen manuell ein-
geschaltet werden.
Zum Einschalten des Notheizbetriebes bei Ausfall
des Smart Control gehen Sie folgendermaßen
vor:
1. Entfernen Sie die obere Fronthaube.
2. Stellen Sie den schwarzen Knopf, des auf
der linken Seite befindlichen Elektroan-
schlusskasten der Zusatzheizung auf
„Stellung 2“.
3. Stellen Sie den Thermostaten am Elektroan-
schlusskasten der Zusatzheizung auf die
gewünschte Temperatur ein z.B. Fußboden-
heizung 35°C, Heizkörper 50°C.
4. Ziehen Sie den Stecker der Steuerleitung ab.
Damit erreichen Sie, dass die Pumpe auf
volle Drehzahl geht.
5. Sollten Sie externe Heizkreisgruppen
(Pumpen) verwenden, stellen Sie diese am
Drehrad an der Vorderseite ein.
6. Sollten Sie externe Heizkreisgruppen
(Pumpen), HGU oder HGM von Remko ver-
wendet werden, sind diese ebenfalls am
Drehrad an der Vorderseite der Pumpe auf
„5Uhr“-Stellung einzustellen.
7. Entfernen Sie den Servomotor des 3-Wege-
Umschaltventils in dem Sie den Sicherungs-
splint zwischen Motor und Ventilkörper
herausziehen (siehe separate Bedienungs-
anleitung "3-Wege-Umschaltventil").
8. Ziehen Sie den Motor vom Ventilkörper ab.
9. Drehen Sie das zylindrische Kugelventil mit
der runden Seite in Richtung Austritt B (Hei-
zungsseite FBH oder Heizkörper).
Zum Umschalten der Warmwasser-Bereitung
gehen Sie folgendermaßen vor:
1. Drehen Sie das zylindrische Kugelventil mit
der runden Seite in Richtung Austritt A
(Trinkwasserspeicher).
2. Stellen Sie den Thermostaten am Elektroan-
schlusskasten der Zusatzheizung auf die
gewünschte Temperatur ein, z.B. 50 °C.
Folgende Flussrichtungen sind manuell zu reali-
sieren:
Ventilanschluss B -- Heizung
Ventilanschluss A -- Trinkwasserspeicher
Die jeweiligen Betriebsmodis müssen manuell
umgestellt werden!
Zum Einschalten des Notheizbetriebes bei Ausfall
des Außenmoduls gehen Sie folgendermaßen
vor:
1. Gehen Sie im Menü des Smart Control in die
Ebene …………
2. Stellen Sie den Bivalenzpunkt des Reglers
über die Heizgrenze der Anlage.
3. Das elektrische Heizelement wird jetzt akti-
viert.
4. Überprüfen Sie die eingestellte Temperatur
am Thermostat des elektrischen Heizele-
ments.
5. Stellen Sie es ggf. oberhalb, auf die max.
gewünschte Temperatur (WW- Solltempe-
ratur) z.B. WW-Solltemperatur 45°C dann
Heizelement 50°C.
6. Der Smart Control wird die komplette Hei-
zungsregelung und das Zuschalten des Heiz-
elementes übernehmen.
1
2
3
4
5

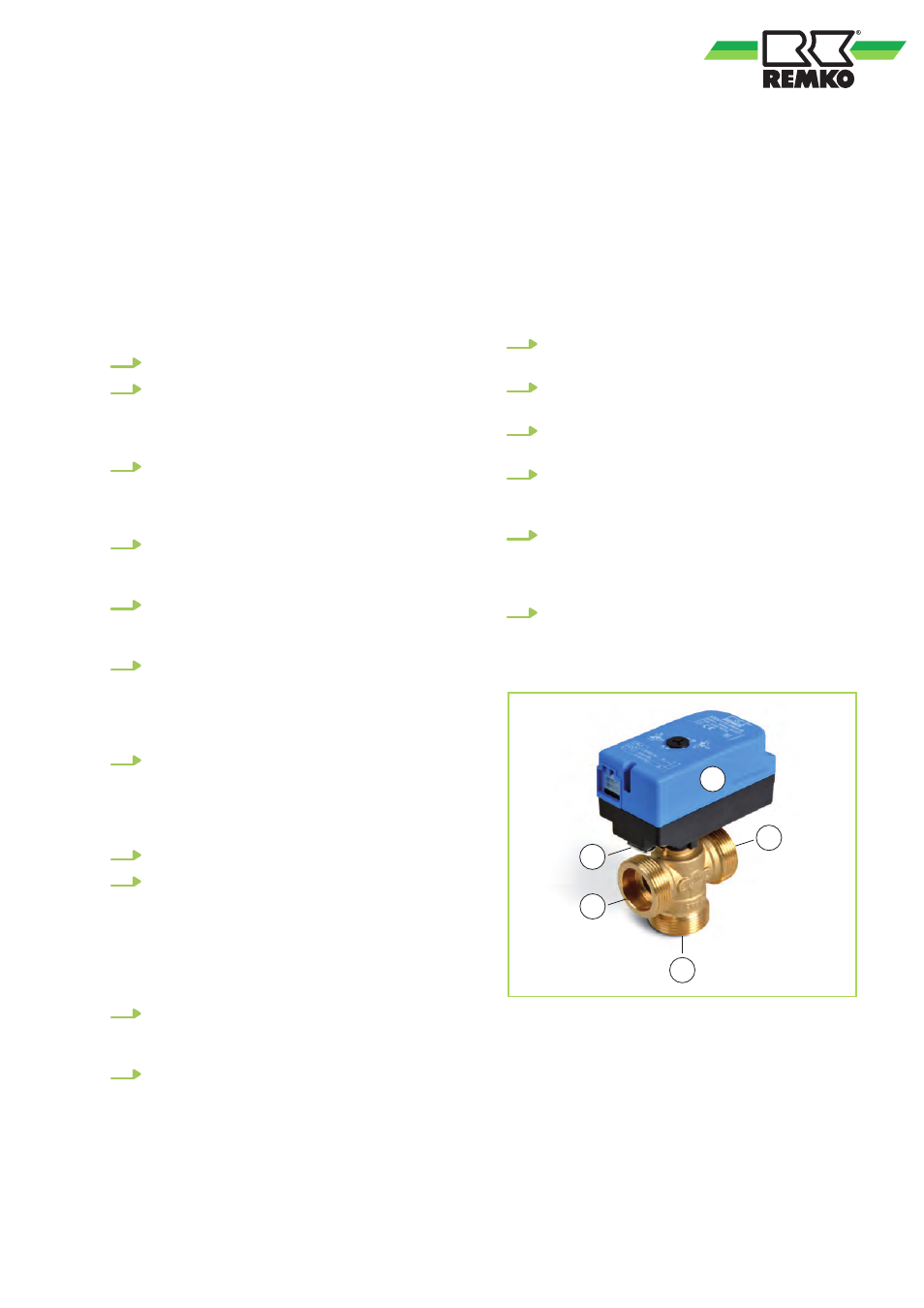

Abb. 30: 3-Wege-Umschaltventil
1: Servomotor
2: Sicherungssplint
3: Anschluss A, Trinkwasserspeicher
4: Anschluss B, Heizung
5: Anschluss AB
