Hydraulikschema HTS 90/130
Funktionen: Heizen und Warmwasser, Betriebsart: monoenergetisch oder bivalent alternativ
Dieses Hydraulikschema dient lediglich als Planungshilfe,
die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen!
A
B
1
2
3
C
D
4
6
MPS
5
E
Schema_HTS_90_130_Frankfurt

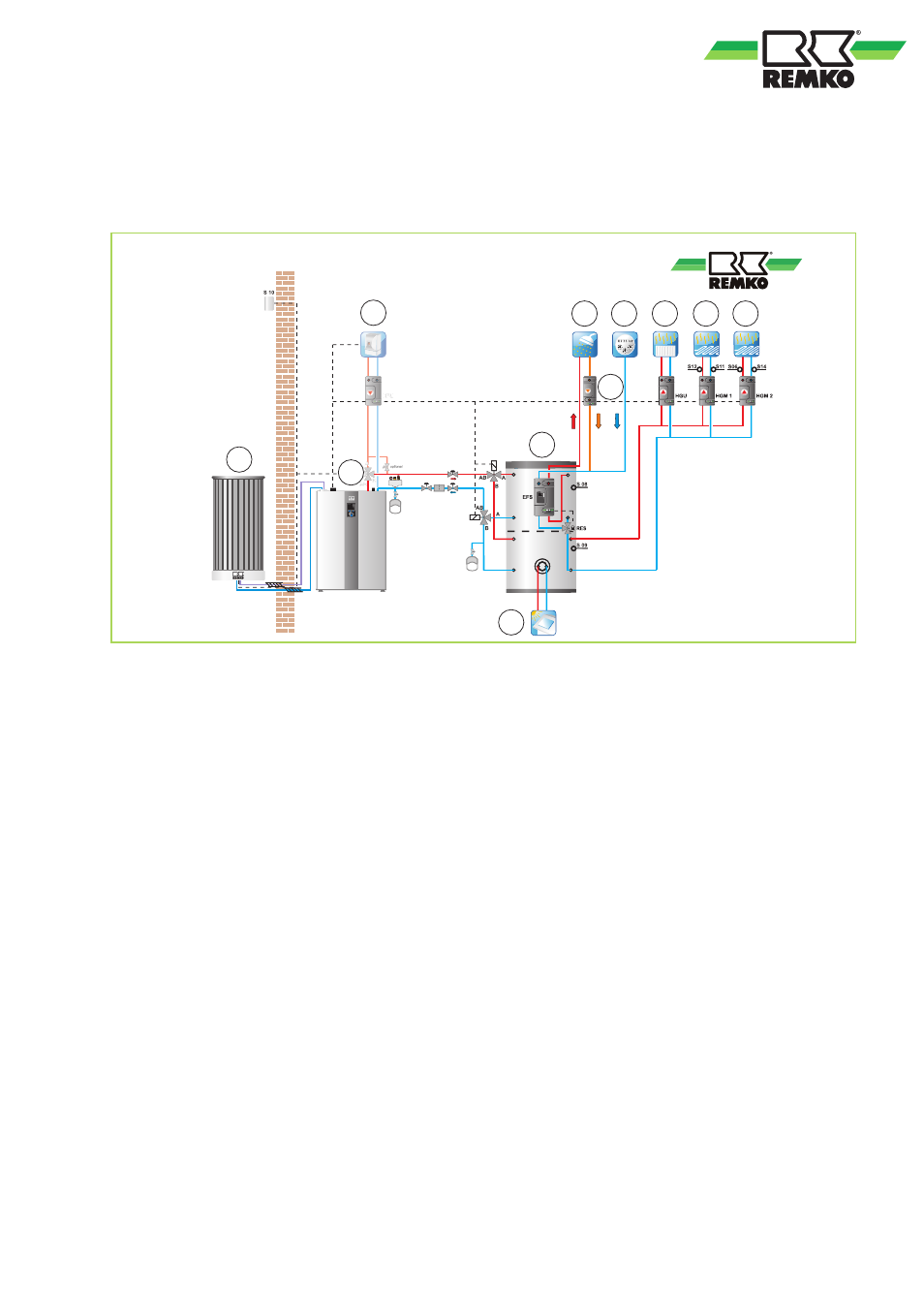

Abb. 26: Beispiel Hydraulikschema HTS 90/130
A: Außenmodul
B: Innenmodul
C: Pufferspeicher
D: 2. Wärmrerzeuger
E: Solaranlage (optional)
1: Warmwasser
2: Kaltwasser
3: Heizkreis ungemischt
4: Heizkreis 1 gemischt
5: Heizkreis 2 gemischt
6: Zirkulation
Die Wärmepumpenmodele HTS sind Ideal für den Einsatz in Neubauten oder in Bestandsgebäuden wenn
die Wärmepumpe alleiniger Wärmeerzeuger ist. Im Notfall kann ein 2. Wärmeerzeuger zugeschaltet werden
(bivalent alternative Ausführung) über den Smart-Control eingeschaltet werden.
Die im Innenmodul hocheffiziente Primärpumpe kann als Heizkreispumpe im WP-Betrieb genutzt werden
und ist drehzahlgeregelt. Es steht ein bauseitiger Druckverlust von max. 80 kPa zur Verfügung. Im biva-
lenten Betrieb muss ein separater Speicher z.B. Remko KPS 300 als hydraulische Weiche eingesetzt
werden. Es steht dann eine Remko Heizkreisgruppe ungemischt Typ HGU und eine gemischte Heizkreis-
gruppe Typ HGM zur Verfügung.
Der Remko Trinkwasserspeicher Typ EWS 300 E ist ein emaillierter Trinkwasserspeicher mit einer WT-
Fläche von 3,5m². Das extern zusätzlich benötigte 3-Wege Umschaltventil wird vom Smart-Control für die
WW Bereitung umgeschaltet. In einem bivalenten alternativen Einsatz kann der Kessel hinter dem Innen-
modul angeschlossen werden. Dazu steht in Zubehör das Smart BVT-Set extern zur Verfügung.
