4 Montage
4.1 Systemaufbau
A
B
D
C
1
2
3
4
5
6
8
7

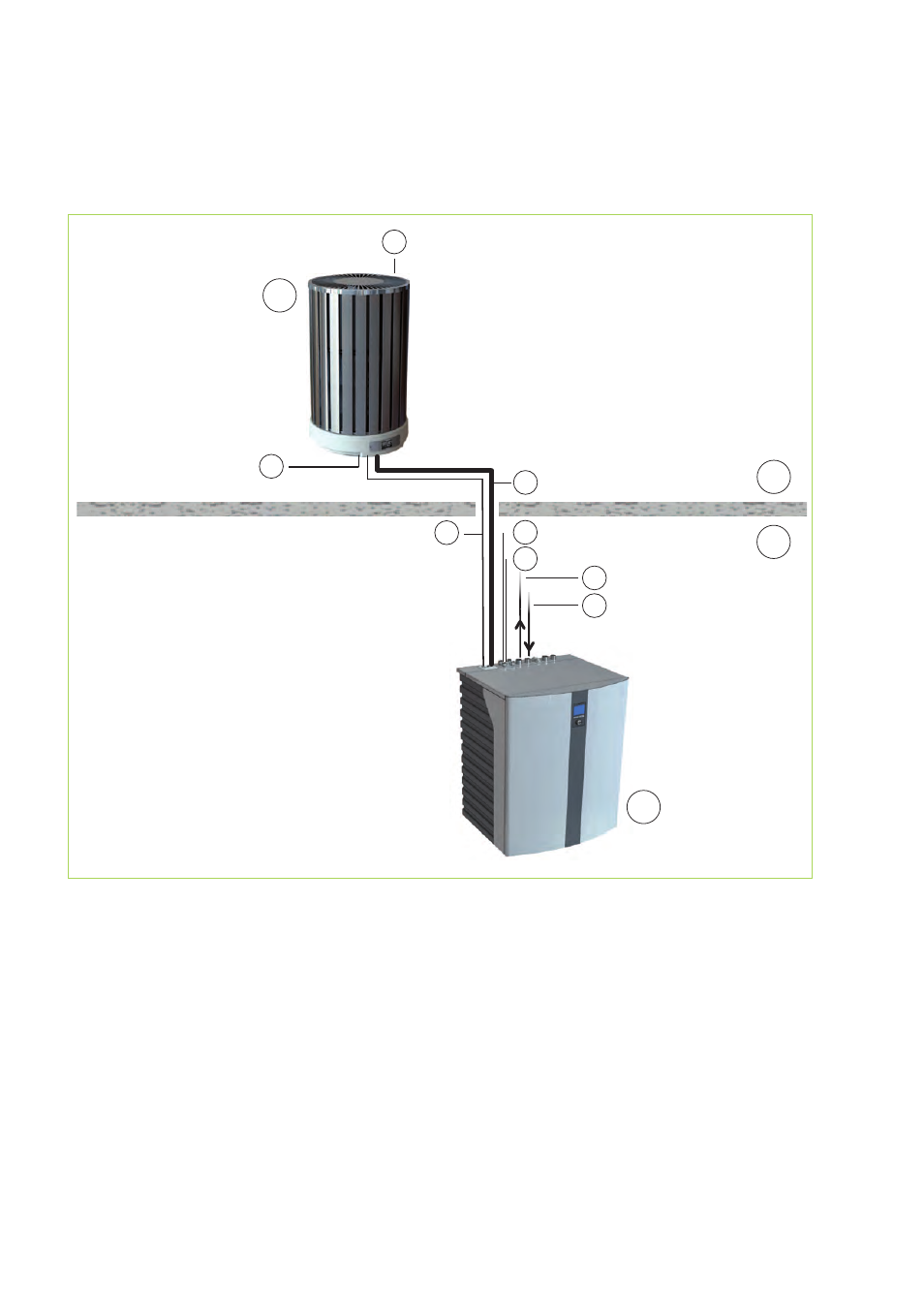

Abb. 13: Systemaufbau HTS 90 / HTS 130
A: Außenbereich
B: Innenbereich
C: Außenmodul
D: Innenmodul
1: Ventilator / Luftaustritt
2: Kondensatablauf Außenmodul (muss frostsicher
ausgeführt werden!)
3: Leitungen zwischen Innen- und Außenmodul:
Steuerleitung (0-10V, z.B. 3 x 1 mm 2 ),
Netzzuleitung vom Außenmodul /
Kondensatablaufheizung 5 x 1,5 mm
2 ,
Sensorkabel abgeschirmt 2 x 1,0 mm 2
4: Kältemittelleitungen 3 /
8
" und 5 /
8
“
5: Vorlauf
6: Rücklauf
7: Netzzuleitung Innenmodul:
HTS 90= 230V / 1~ / 50Hz, 16A (z.B. 3 x 2,5 mm 2 )
HTS 130= 400V / 3~ / 50Hz, 3x16A (z.B. 5 x 2,5 mm 2 )
8: Netzzuleitung elektrische Zusatzheizung =
400V / 3~ / 50Hz, 16A (z.B. 5 x 2,5 mm 2 )
