4.2 Allgemeine Montagehinweise
n Zur Installation der Gesamtanlage ist diese
Anleitung zu beachten.
n Das Gerät sollte in der Originalverpackung so
nah wie möglich an den Montageort gebracht
werden, um Transportschäden zu vermeiden.
n Das Gerät ist auf sichtbare Transportschäden
zu kontrollieren. Eventuelle Mängel müssen
umgehend dem Vertragspartner und der Spe-
dition gemeldet werden.
n Es sind geeignete Montageorte hinsichtlich des
Betriebsgeräusches und der Installationswege
zu wählen.
n Die Absperrventile der Kältemittelleitungen
dürfen erst unmittelbar vor der Inbetriebnahme
geöffnet werden.
n Die Außenteile sind bis zu einer Entfernung
von 5 Metern zum Innenteil mit Kältemittel vor-
gefüllt. Überschreitet die einfache Länge der
Kältemittelleitung 5 Meter, ist Kältemittel hinzu-
zufügen.
n Alle elektrischen Anschlüsse müssen nach den
gültigen DIN- und VDE-Bestimmungen durch-
geführt werden.
n Die elektrischen Leitungen sind stets fachge-
recht in den Elektroklemmen zu befestigen. Es
könnte sonst zu Bränden kommen.
n Achten Sie darauf, dass weder kältemittelfüh-
rende noch wasserführende Rohre durch den
Schlaf- oder Wohnbereich geführt werden.
GEFAHR!
Die Installation kältetechnischer Anlagen ist
ausschließlich von geschultem bzw. zertifi-
zierten Fachpersonal durchzuführen! (Sach-
kundekategorie I)
HINWEIS!
Kältemittelleitungen müssen gegen den Eintritt
von Feuchtigkeit und Schmutz durch geeignete
Kappen, bzw. Klebebänder abgeschottet
werden. Kältemittelleitungen dürfen nie
geknickt oder eingedrückt werden! Kältemittel-
leitungen dürfen nur mit geeigneten Rohrab-
schneidern abgelängt werden (keine Bügel-
säge oder dergleichen Werkzeuge
verwenden)!
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen!
Wanddurchbruch
n Es muss ein Wanddurchbruch von mindestens
70 mm Durchmesser und 10 mm Gefälle von
Innen nach Außen erstellt werden.
n Um Beschädigungen zu vermeiden, sollte der
Durchbruch innen ausgepolstert oder z.B. mit
einem PVC-Rohr ausgekleidet werden (siehe
Abbildung).
n Nach erfolgter Montage ist der Wanddurch-
bruch bauseits unter Beachtung des Brand-
schutzes mit geeigneter Dichtmasse zu ver-
schließen.
2
1
4
3

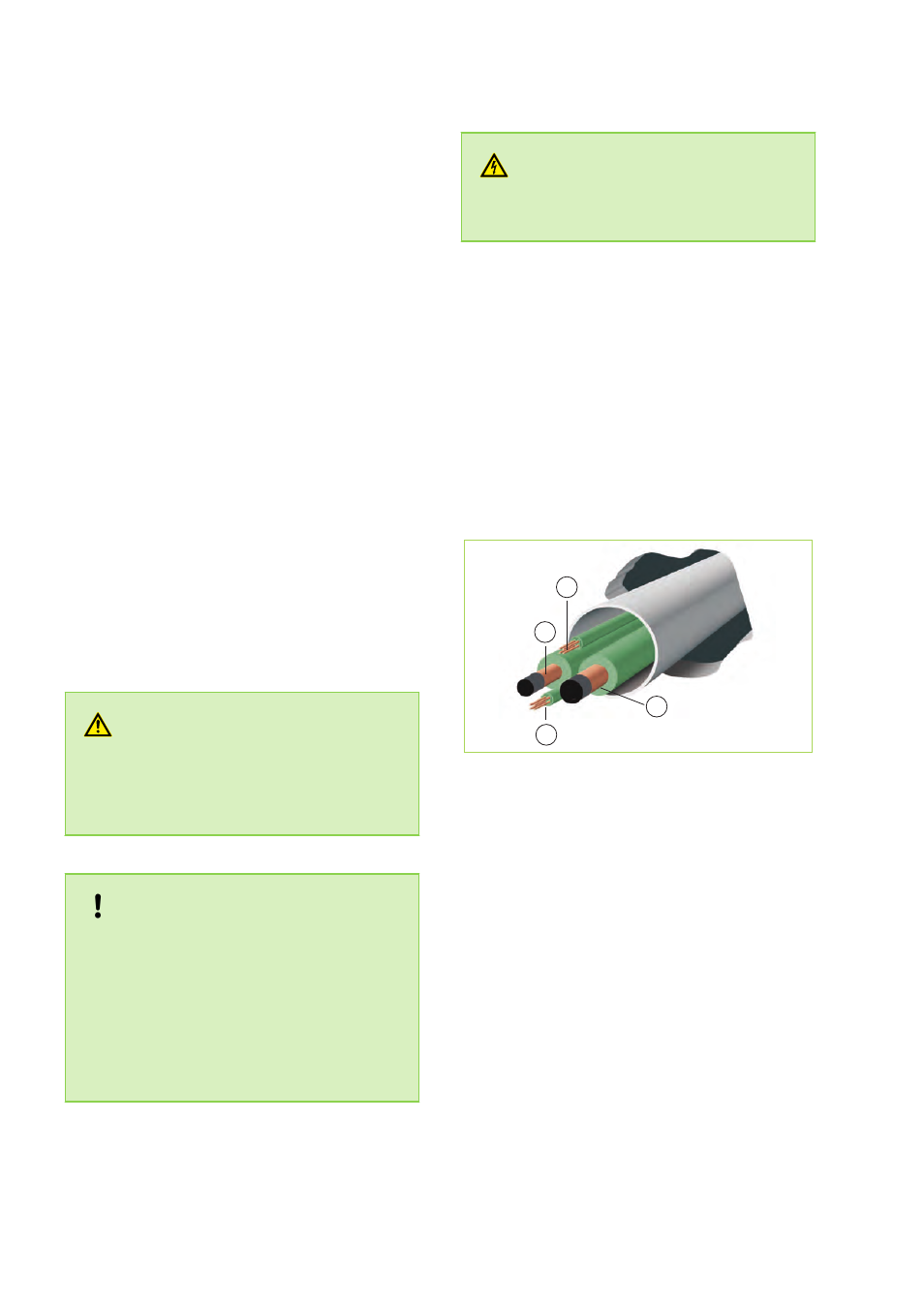

Abb. 15: Wanddurchbruch
1: Einspritzleitung
2: Steuerleitung
3: Zuleitung
4: Saugleitung
