4.3 Aufstellung, Montage
Innenmodul
n In Abhängigkeit der örtlichen Gegebenheiten
ist die Schallemission des Innengerätes zu
beachten und ggf. müssen Schallmaßnahmen
getroffen werden.
n Es muss auf eine waagerechte Montage der
Wandhalterung geachtet werden.
n Mit den Stellschrauben an der Unterseite des
Gehäuses kann das Innenmodul exakt ausge-
richtet werden.
n Das Innenmodul ist so zu montieren, dass zu
allen Seiten ausreichend Platz zu Montage-
und Wartungszwecken vorhanden ist. Eben-
falls erforderlich ist ausreichender Platz ober-
halb des Gerätes zur Montage der
Sicherheitsbaugruppe, Schmutzfänger etc.

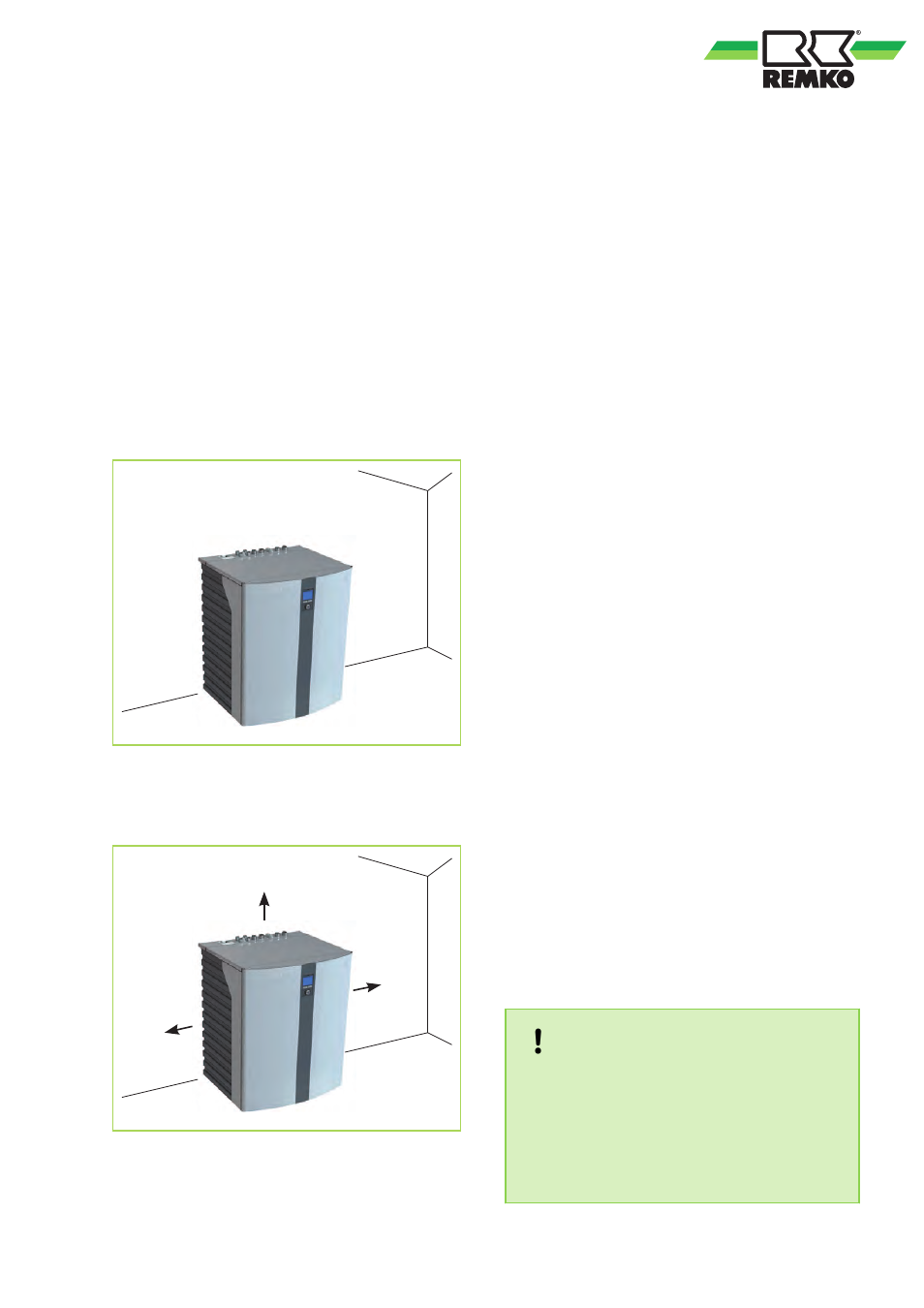

Abb. 16: Aufstellung Innenmodul
Mindestabstände Innenmodul
1000
300
300
Abb. 17: Empfohlene Mindestabstände Innen-
modul (Angaben in mm)
4.4 Aufstellung, Montage
Außenmodul
Aufstellplatz Außenmodul
n Das Gerät darf nur an einer tragfähigen Kon-
struktion befestigt werden. Es ist darauf zu
achten, dass das Außenmodul ausschließlich
senkrecht montiert wird. Der Standort sollte gut
belüftet sein.
n Um die Geräuschentwicklung zu minimieren,
ist eine Montage auf dem Boden zu empfehlen
und ein großer Abstand zu schallreflektier-
enden Wänden ist vorzuziehen.
n Bei der Installation müssen die auf der
nächsten Seite angegebenen Mindestfrei-
räume eingehalten werden. Diese Mindestab-
stände dienen zum ungehinderten Luftein- und
-austritt. Außerdem muss sichergestellt
werden, dass ausreichend Platz für Montage,
Wartung und Reparaturen zur Verfügung steht.
n Wird das Außenmodul in einer Gegend mit
starkem Wind aufgestellt, muss das Gerät vor
dem Wind geschützt werden und es wird ein
zusätzliches Stabilisieren empfohlen. Das kann
z.B. mit Drahtseilen oder anderen Konstrukti-
onen realisiert werden. Bei der Montage sind
Schneegrenzen zu beachten (Abb. 18).
n Mit einem beheizbaren Kondensatablauf ist ein
Abfließen von Kondensat aus der Wanne
gewährleistet. Es muss sichergestellt werden,
dass dieses Kondensatwasser frostfei abge-
führt werden kann (Kies, Drainage). Das Was-
serhaushaltsgesetz ist zu beachten (Abb. 22).
n Beachten Sie bei der Aufstellung die zu erwar-
tende Schneehöhe und eine Erhöhung um ca.
20 cm, damit ganzjährig ein freies Ansaugen
und Ausblasen der Außenluft gewährleistet
werden kann (Abb. 18).
n Der Aufstellort des Außenmoduls sollte, in
Absprache mit dem Betreiber, in erster Linie
hinsichtlich „nicht störender Betriebsgeräu-
sche“ getroffen werden und nicht hinsichtlich
„kurzer Wege“. Denn: Dank der Splittechnik hat
man ein Höchstmaß an unterschiedlichen Auf-
stellmöglichkeiten, bei nahezu gleichbleibender
Effizienz, gewonnen.
n Der Luftansaug erfolgt im unteren Bereich im
Lamellenwärmetauscher. Der Luftausblas
erfolgt senkrecht nach oben (Abb. 19).
HINWEIS!
Der Aufstellungsort des Außenmoduls muss so
gewählt werden, dass die auftretenden
Betriebsgeräusche weder die Anwohner noch
die Betreiber der Anlage stören. Beachten Sie
die Vorgaben der TA-Lärm sowie die Tabelle
mit den Zeichnungen zum entfernungsabhän-
gigen Schallpegel.
