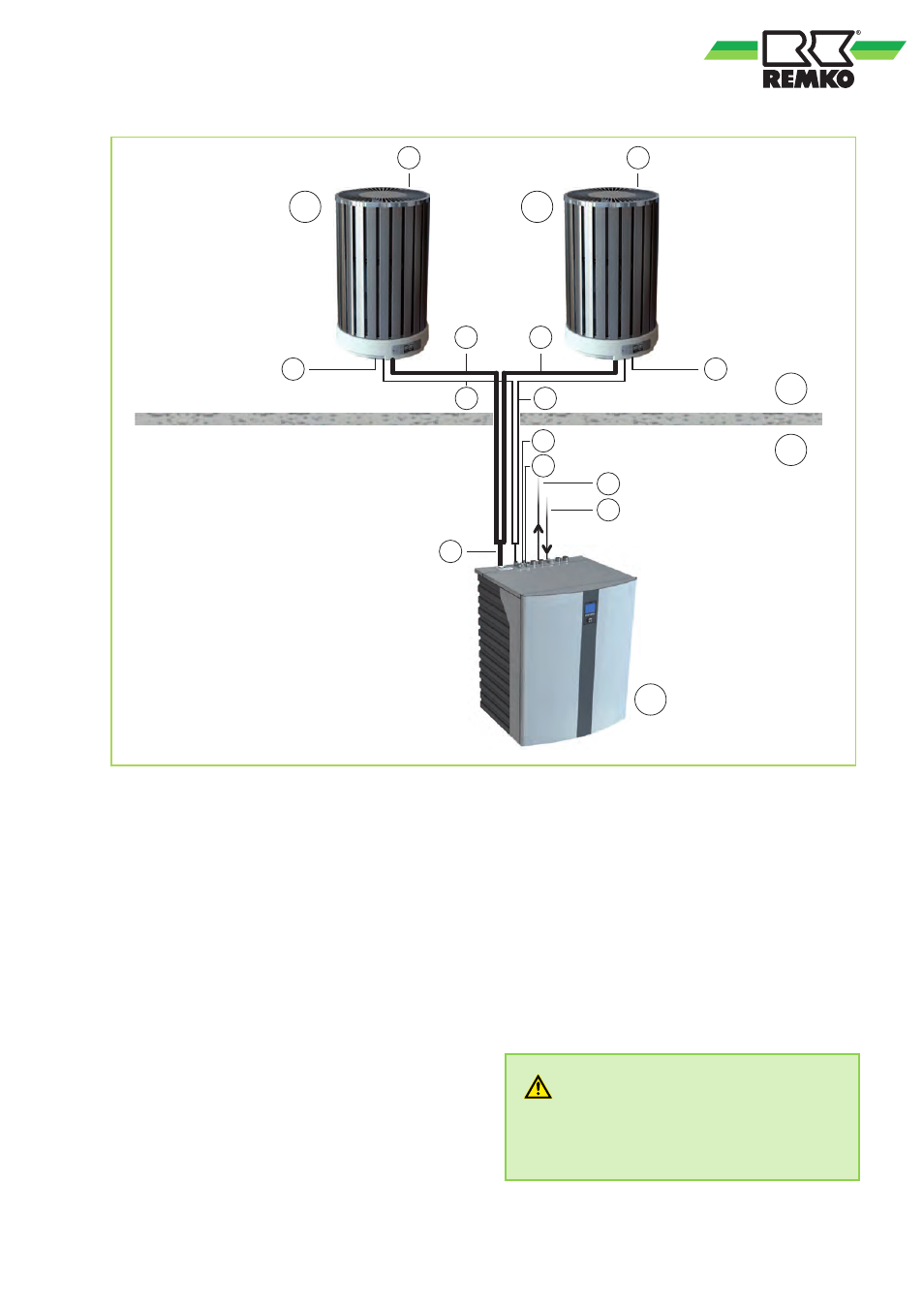

Abb. 14: Systemaufbau HTS 200 / HTS 260
A:
Außenbereich
B:
Innenbereich
C1: Außenmodul 1
C2: Außenmodul 2
D:
Innenmodul
1:
Ventilator
2:
Kondensatablauf Außenmodul
(muss frostsicher ausgeführt werden!)
3:
Leitungen zwischen Innen- und Außenmodul:
Steuerleitung (0-10V, z.B. 3 x 1 mm
2
),
Netzzuleitung vom Außenmodul /
Kondensatablaufheizung 5 x 1,5 mm
2
Sensorkabel abgeschirmt 2 x 1,0 mm
2
,
4:
Kältemittelleitungen
3
/
8
" und
5
/
8
“
5:
Vorlauf
6:
Rücklauf
7:
Netzzuleitung Innenmodul =
400V / 3~ / 50Hz,16A (z.B. 5 x 2,5 mm
2
)
8:
Netzzuleitung elektrische Zusatzheizung =
400V / 3~ / 50Hz,16A (z.B. 5 x 2,5 mm
2
)
9:
Kältemittelleitung 1/2" und 3/4"
Die Innen- und Außenmodule müssen mit Kältemit-
telleitungen der Dimensionen (Außendurchmesser)
3
/
8
“ (=9,52 mm) und
5
/
8
“ (=15,88 mm) verbunden
werden. Zwischen den Modulen muss mindestens
eine zweiadrige Steuerleitung verlegt werden.
Sowohl das Innen-, als auch das Außenmodul
benötigen eine separate Spannungsversorgung.
WARNUNG!
Alle elektrischen Leitungen sind gem. VDE-
Bestimmungen zu dimensionieren und zu ver-
legen.
