Hydraulikschema HTS 200/260
Funktionen: Heizen oder Kühlen und Warmwasser, Betriebsart: monoenergetisch
Dieses Hydraulikschema dient lediglich als Planungshilfe,
die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen!
A1
B
1 2 3
C
4
5
EWS
A2
Schema_HTS_200_260_Stuttgart

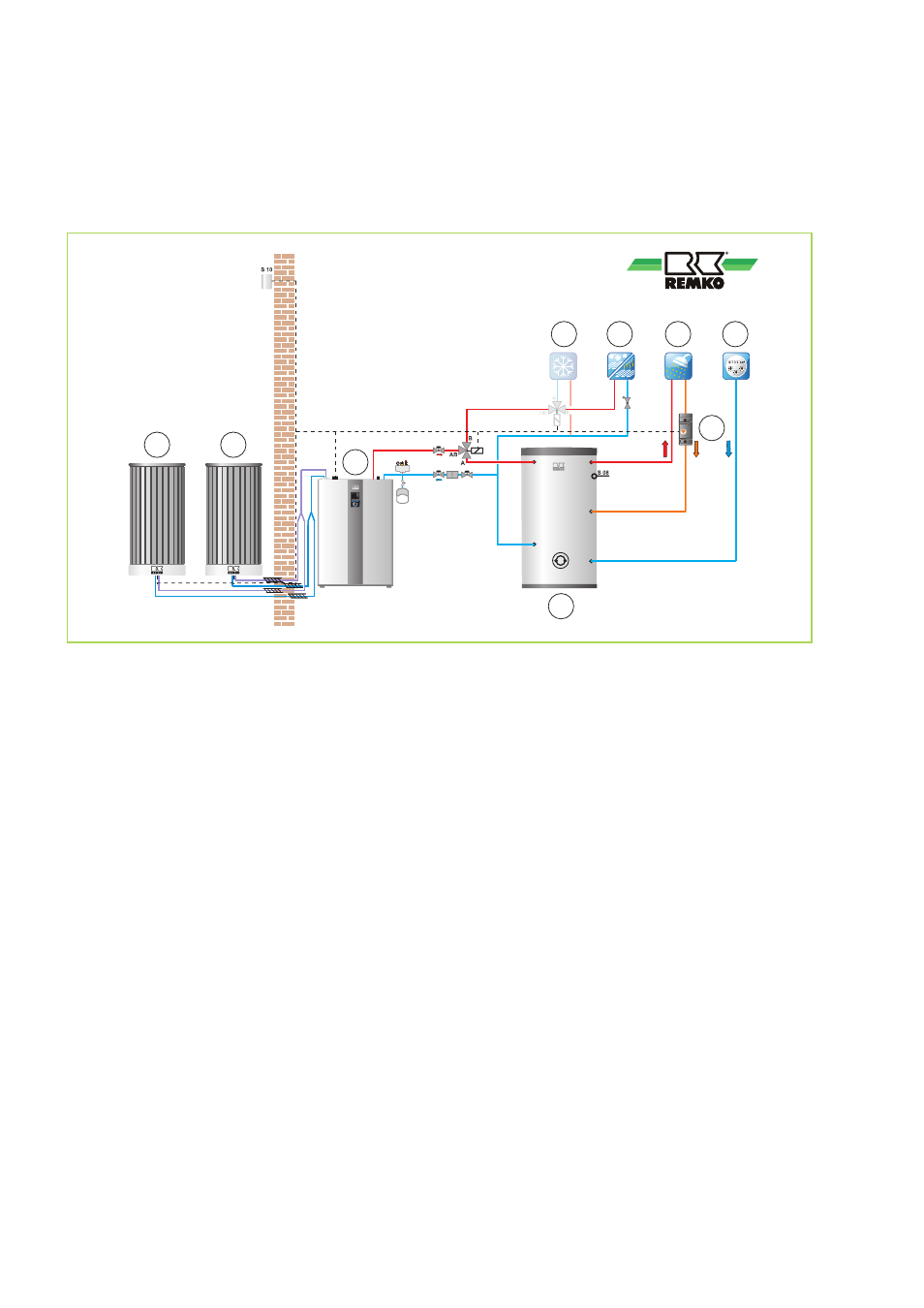

Abb. 27: Beispiel Hydraulikschema HTS 200/260
A1: Außenmodul 1
A2: Außenmodul 2
B: Innenmodul
C: Trinkwasserspeicher
1: Kühlkreis
2: Heizkreis gemischt
3: Warmwasser
4: Kaltwasser
5: Zirkulation
Die Wärmepumpenmodele HTS sind Ideal für den Einsatz in Neubauten oder in Bestandsgebäuden wenn
die Wärmepumpe alleiniger Wärmeerzeuger ist. Im Notfall kann eine elektr. Zusatzheizung (monoenergeti-
sche Ausführung) über den Smart-Control eingeschaltet werden.
Die im Innenmodul hocheffiziente Primärpumpe kann als Heizkreispumpe genutzt werden und ist drehzahl-
geregelt. Es steht ein bauseitiger Druckverlust von max. 80 kPa zur Verfügung. Sollten die bauseitigen
Druckverluste höher sein muss ein separater Speicher z.B. Remko KPS 300 als hydraulische Weiche einge-
setzt werden. Es steht dann eine Remko Heizkreisgruppe ungemischt Typ HGU und eine gemischte Heiz-
kreisgruppe Typ HGM zur Verfügung.
Der Remko Trinkwasserspeicher Typ EWS 300 E ist ein emaillierter Trinkwasserspeicher mit einer WT-
Fläche von 3,5m². Das extern zusätzlich benötigte 3-Wege Umschaltventil wird vom Smart-Control für die
WW Bereitung umgeschaltet.
