2
1

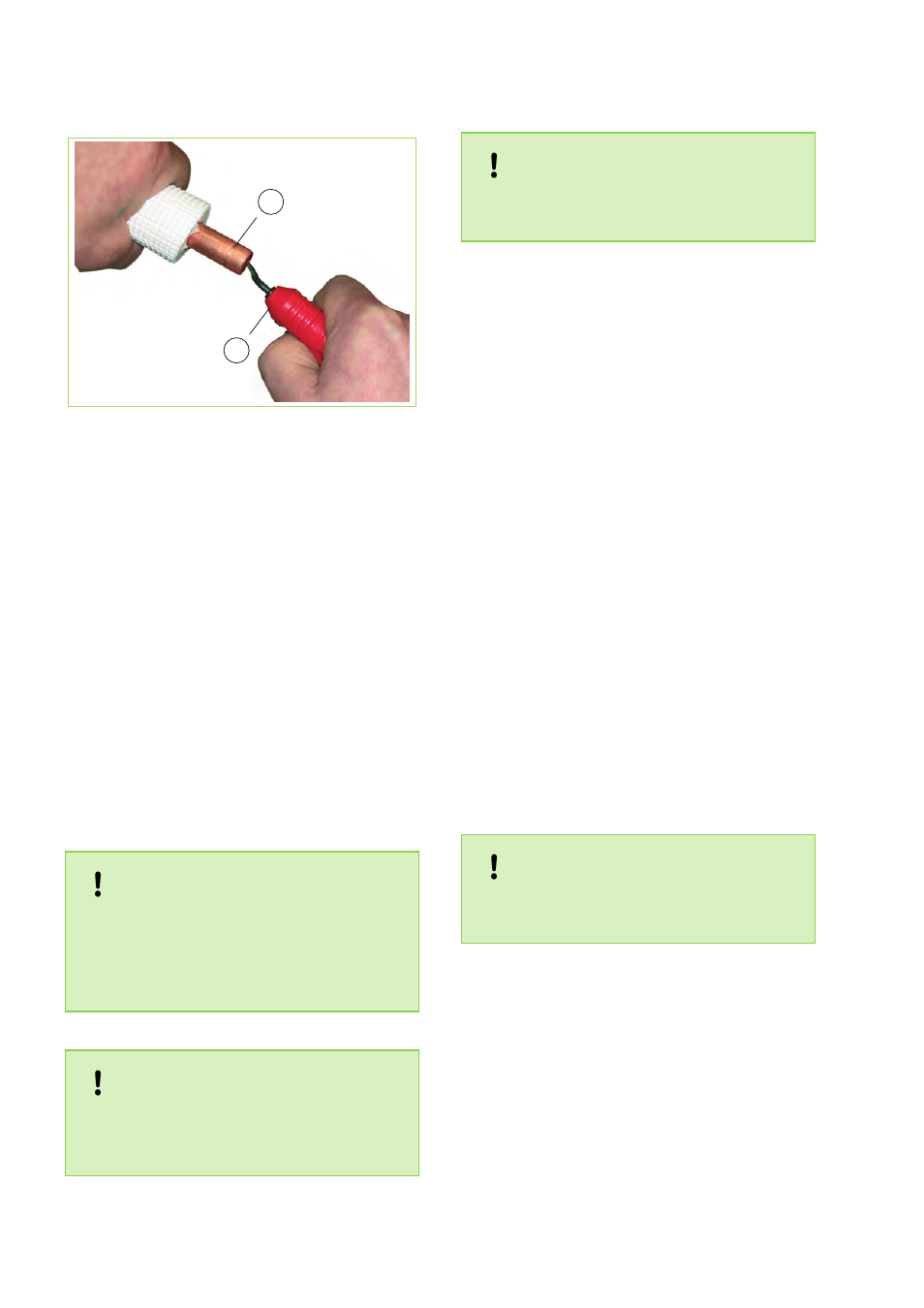

Abb. 34: Entgraten der Kältemittelleitung
1: Kältemittelleitung
2: Entgrater
Anschluss am Gerät
n Die werkseitigen Schutzkappen müssen ent-
fernt werden.
n Die Verbindung der Kältemittelleitungen an den
Geräteanschlüssen sollte zunächst per Hand
erfolgen, um einen richtigen Sitz zu gewähr-
leisten. Anschließend wird die Verbindung hart
gelötet.
n Die installierten Kältemittelleitungen müssen
mit geeignetem Dämmmaterial versehen
werden.
n Besondere Maßnahmen für eine Ölrückführung
des Kompressoröls müssen nicht getroffen
werden.
HINWEIS!
Es dürfen nur Werkzeuge zur Verwendung
kommen, die für den Einsatz im Kältebereich
zugelassen sind (z. B.: Biegezange, Rohrab-
schneider, Entgrater und Bördelwerkzeug) Käl-
temittelrohre dürfen nicht abgesägt werden.
HINWEIS!
Es muss bei allen Arbeiten ausgeschlossen
werden, dass Schmutz, Späne, Wasser, usw.
in die Kältemittelrohre gelangt!
HINWEIS!
Das Löten darf nur unter Schutzatmosphäre
erfolgen!
9.2 Kältetechnische
Inbetriebnahme
Dichtigkeitskontrolle
Sind alle Verbindungen hergestellt, wird die Mano-
meterstation wie folgt an den entsprechenden
Schraderventilanschlüssen angeschlossen, sofern
vorhanden:
blau = großes Ventil = Saugdruck
Nach erfolgtem Anschluss wird die Dichtigkeitsprü-
fung mit getrocknetem Stickstoff durchgeführt. Zur
Dichtigkeitskontrolle werden die hergestellten Ver-
bindungen mit Lecksuchspray besprüht. Sind
Blasen sichtbar, ist die Verbindung nicht korrekt
ausgeführt. Erstellen Sie dann eine neue Lötver-
bindung.
Evakuieren
Nach erfolgreicher Dichtigkeitsprüfung wird der
Überdruck aus den Kältemittelleitungen entfernt
und eine Vakuumpumpe mit einem absoluten End-
partialdruck von min. 10 mbar in Betrieb gesetzt,
um einen luftleeren Raum in den Leitungen zu
schaffen. Zusätzlich wird so vorhandene Feuchtig-
keit aus den Leitungen entfernt.
Die Anschlüsse sind am Innenmodul oberhalb der
Abschperrhähne zu finden.
HINWEIS!
Es muss ein Vakuum von min. 10 mbar abs.
erzeugt werden!
Die Dauer der Vakuumerzeugung richtet sich nach
dem Enddruck Rohrleitungsvolumen des Innenge-
rätes und der Länge der Kältemittelleitungen, der
Vorgang beträgt jedoch mindestens 60 Minuten.
Sind Fremdgase und Feuchtigkeit vollständig aus
dem System entfernt worden, werden die Ventile
der Manometerstation geschlossen und die Ventile
des Außenteiles, wie in Kapitel „Inbetriebnahme“
beschrieben, geöffnet.
