4 Produktbeschreibung SMA Solar Technology AG
10 TCS-JP-IA-de-10 Installationsanleitung
4 Produktbeschreibung
4.1 Anlagenübersicht
Die Transformer Compact Station ist eine Transformatoreinheit, die Niederspannung in Hochspannung umwandelt. Die
Transformer Compact Station enthält einen Niederspannungsleistungsschalter und einen Hochspannungstransformator.

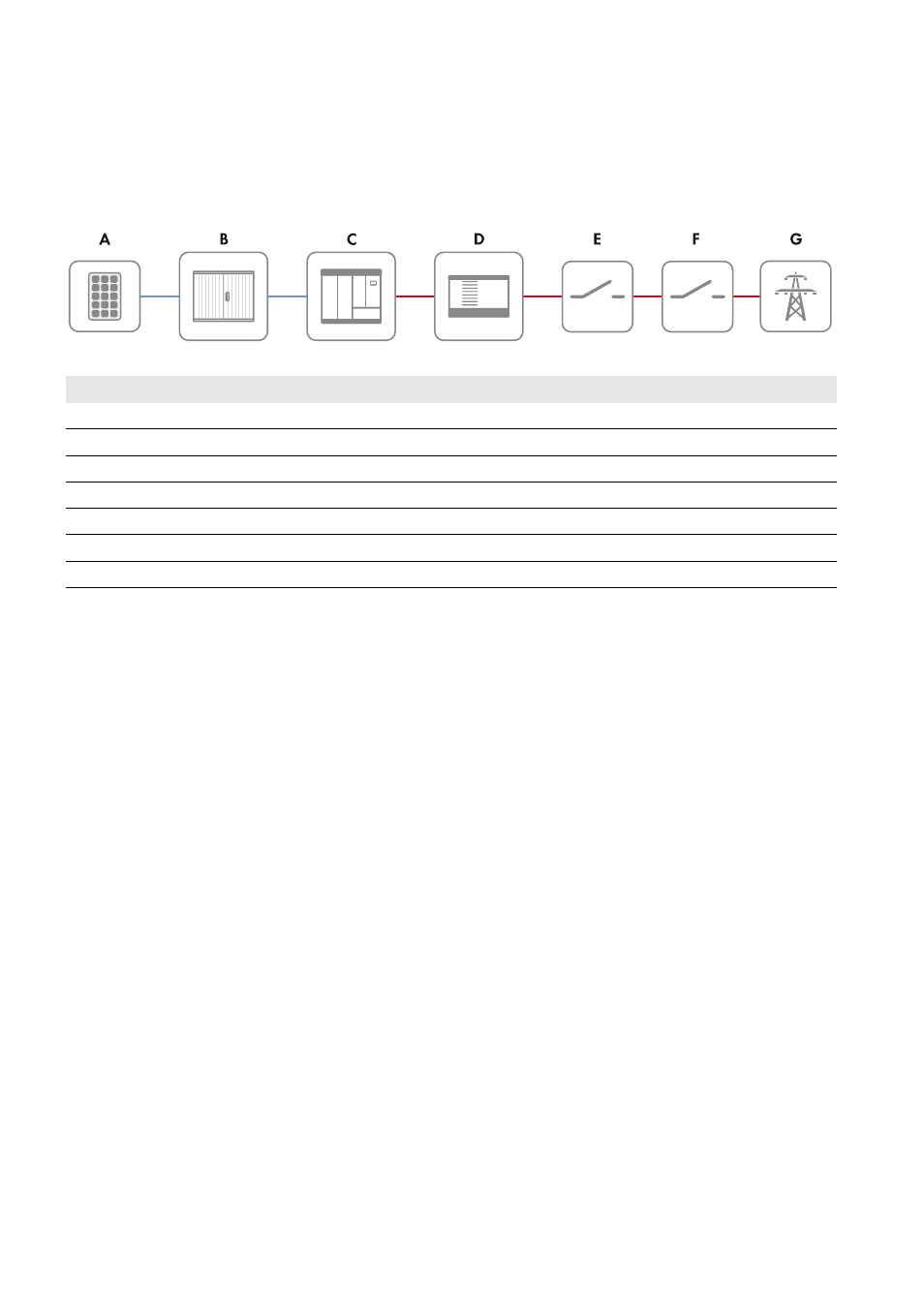

Abbildung 2: Prinzip einer netzgekoppelten PV-Kraftwerk mit Transformer Compact Station
An die Transformer Compact Station werden Sunny Central der Baureihe CP-JP angeschlossen. Der Wechselrichter
wandelt den Gleichstrom in Wechselstrom um. Der Wechselstrom wird dann zum Hochspannungstransformator geleitet.
Vom Hochspannungstransformator wird der Wechselstrom zur Schaltanlage übertragen und ins öffentliche Netz
eingespeist.
Position Bezeichnung
A PV-Module
B Sunny String-Monitor
C Sunny Central
D Transformer Compact Station
E Hochspannungsschaltanlage
F Übergabepunkt
G Öffentliches Stromnetz
