Mindestabstände der Transformer Compact Station

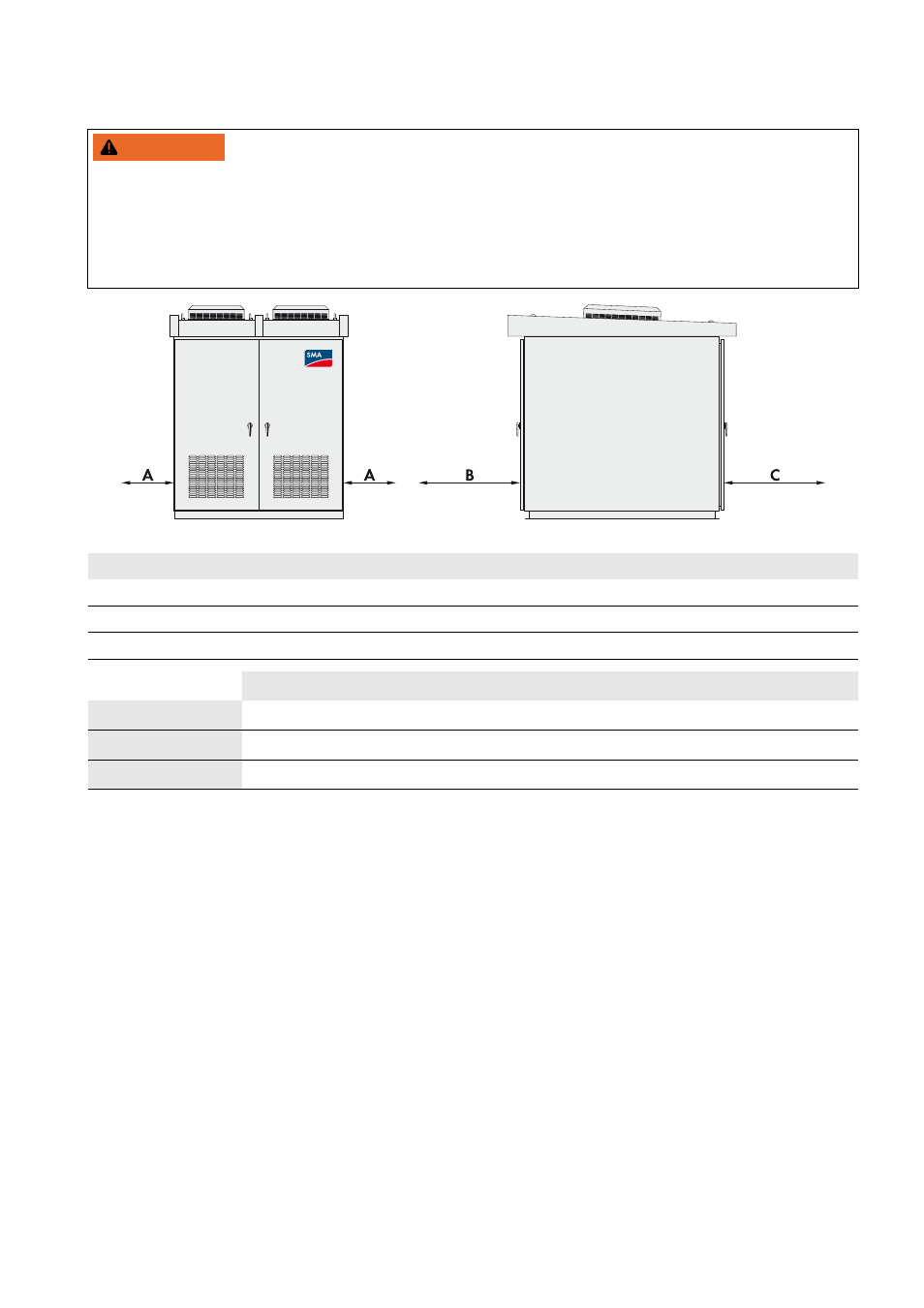

Abbildung 7: Mindestabstände der Transformer Compact Station
:$5181*
Brandgefahr durch Überhitzen eines Kabels
Unterschiedliche Kabellängen führen zu starker Erwärmung der Kabel. Starke Erwärmung der Kabel kann zu
Kabelbränden führen. Tod und schwere Verletzungen durch Feuer können die Folge sein.
• Alle Außenleiter des Wechselrichters zur Transformer Compact Station müssen gleich lang sein.
• Die Kabellänge zwischen den Anschlusspunkten darf maximal 15 m betragen.
Position Bezeichnung
A Seitlicher Mindestabstand
B Mindestabstand an der Vorderseite der Transformer Compact Station
C Mindestabstand an der Rückseite der Transformer Compact Station
TCS 500SC-JP TCS 630SC-JP TCS 800SC-JP
A 600 mm 600 mm 600 mm
B 1.400 mm 1.600 mm 1.700 mm
C 1.700 mm 1.900 mm 2.000 mm
