4.2 Transformer Compact Station

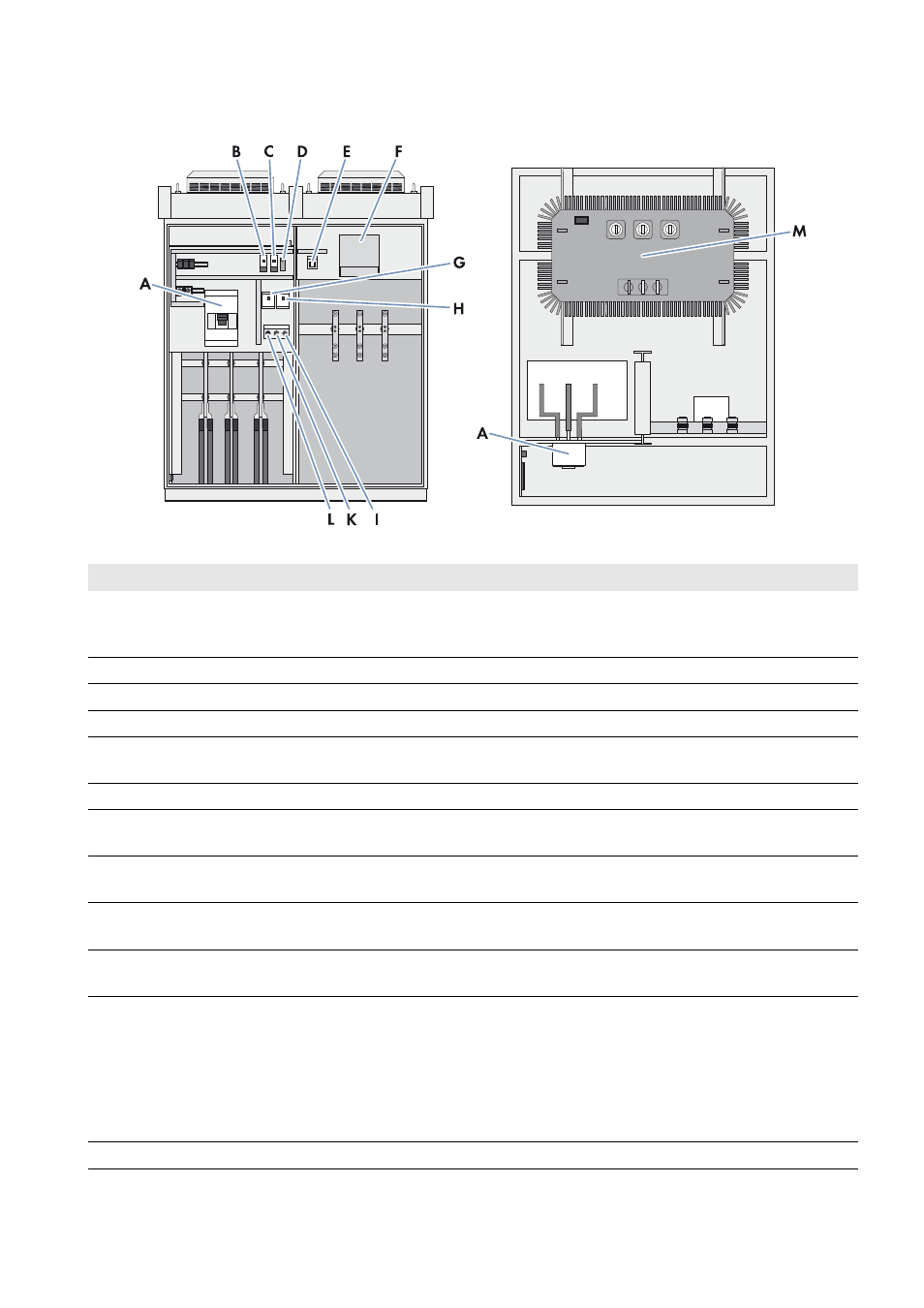

Abbildung 3: Aufbau der Transformer Compact Station (Frontansicht und Draufsicht)
Position Bezeichnung Erklärung
A Niederspannungsleistungsschalter Verbindet die Transformer Compact Station mit dem Wechselrichter.
Durch den Niederspannungsleistungsschalter lässt sich die
Transformer Compact Station vom Wechselrichter trennen.
B Schütz der Lüftersteuerung 50 Hz oder 60 Hz
C Schütz der Lüftersteuerung 50 Hz oder 60 Hz
D Thermostat Einstellung des Temperaturbereichs für die Lüfter
E Leuchtmelder Transformatoralarm Dieser Leuchtmelder zeigt an, wenn die Temperatur des
Transformators 100 °C überschritten hat
F Niederspannungstransformator Transformator für die Versorgung der Stationslüfter
G Leitungsschutzschalter für
Lüfterversorgung
Primärer Schutz des Niederspannungstransformators
H Leitungsschutzschalter für
Lüfterversorgung
Sekundärer Schutz des Niederspannungstransformators
I Drucktaster Reset Transformator
Warnung
Durch Betätigung dieses Tasters wird der Transformatoralarm
zurückgesetzt und der Leuchtmelder (E) erlischt
K Drucktaster Transformatoralarm
Leuchtmeldertest
Mit Betätigung dieses Tasters kann die Funktionsfähigkeit des
Leuchtmelders (E) geprüft werden
L Wahlschalter Lüftersteuerung
(AN / AUS / AUTO) Mit diesem Wahlschalter wird der Betriebsmodus der Lüfter
eingestellt:
AN: Lüfter sind aktiviert
AUS: Lüfter sind deaktiviert
AUTO: Lüfter werden temperaturbedingt automatisch ein bzw.
aus geschaltet
M Hochspannungstransformator Wandelt Niederspannung in Hochspannung um
