7 Elektrischer Anschluss SMA Solar Technology AG
32 TCS-JP-IA-de-10 Installationsanleitung
7.7.2 Verbindung zwischen Hochspannungstransformator und
HV-Anschluss-Schienen installieren

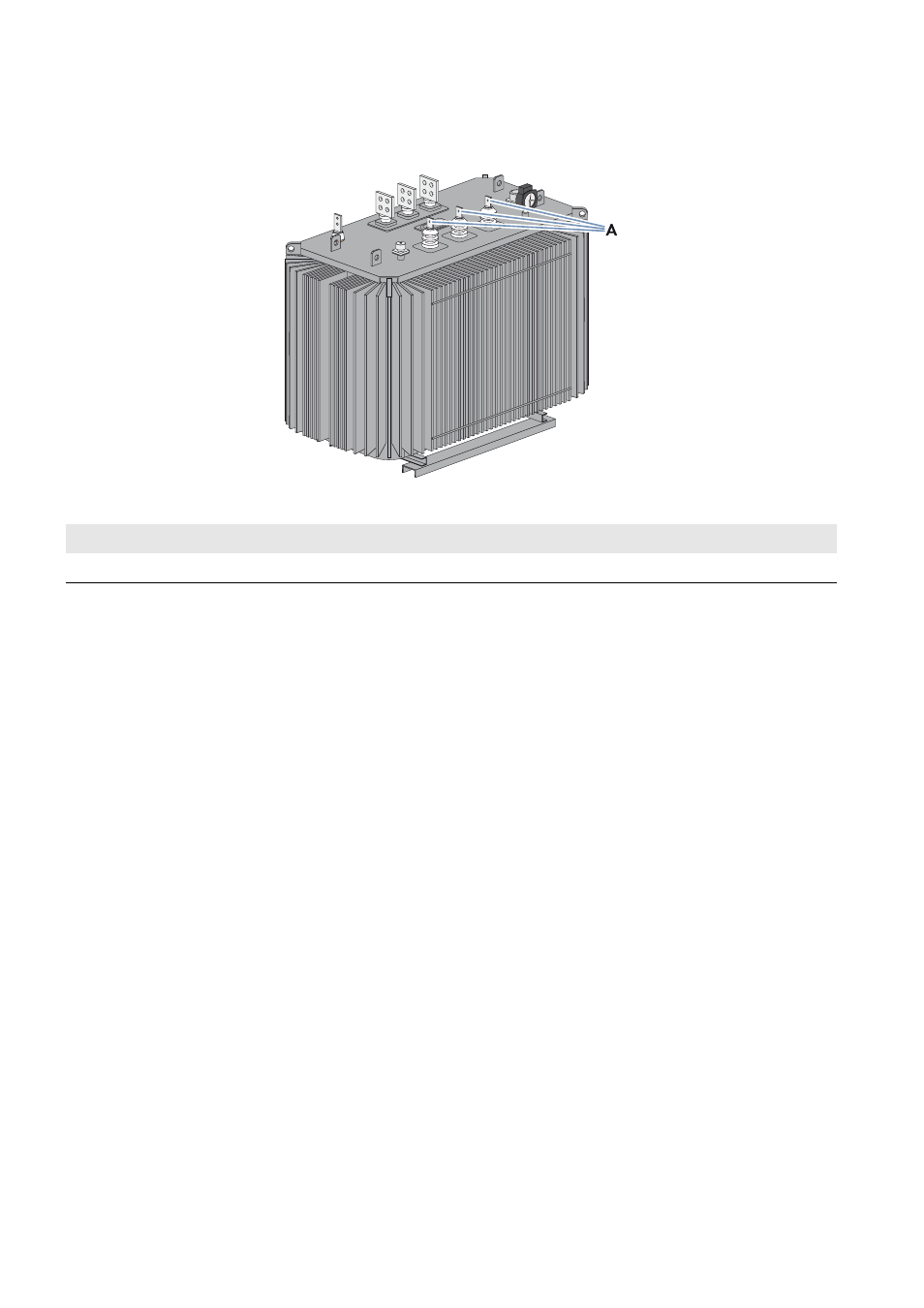

Abbildung 17: Hochspannungsanschlussbereich der Transformer Compact Station
Voraussetzungen:
☐ Die Transformer Compact Station muss am Aufstelluntergrund befestigt sein (siehe Kapitel 6.3, Seite 17).
☐ Die Erdung des Hochspannungstransformators muss angeschlossen sein (siehe Kapitel 7.7.1, Seite 31).
☐ Der Hochspannungstransformator muss an den Niederspannungsleistungsschalter angeschlossen sein
(siehe Kapitel 7.7.1, Seite 31).
Vorgehen:
1. Kontaktflächen reinigen (siehe Kapitel 7.5, Seite 27).
2. Kabel durch den Berührungsschutz führen.
3. Von den HV-Anschluss-Schienen kommende Kabel an die Hochspannungsseite des Hochspannungstransformators
mit Schrauben, Muttern und Unterlegscheiben anschließen (Anzugsdrehmoment: 37 Nm). Dabei die farbigen
Markierungen der Kabel beachten.
4. Sicherstellen, dass die Anschlüsse ordnungsgemäß ausgeführt sind.
5. Berührungsschutz über die Anschlussstellen schieben.
Position Bezeichnung
A Hochspannungsanschlussbereich
