7 Elektrischer Anschluss SMA Solar Technology AG
24 TCS-JP-IA-de-10 Installationsanleitung
7.4 Bodenplatten vorbereiten
Die Bodenplatten der Transformer Compact Station müssen vor der Installation für die Kabeleinführung vorbereitet
werden.

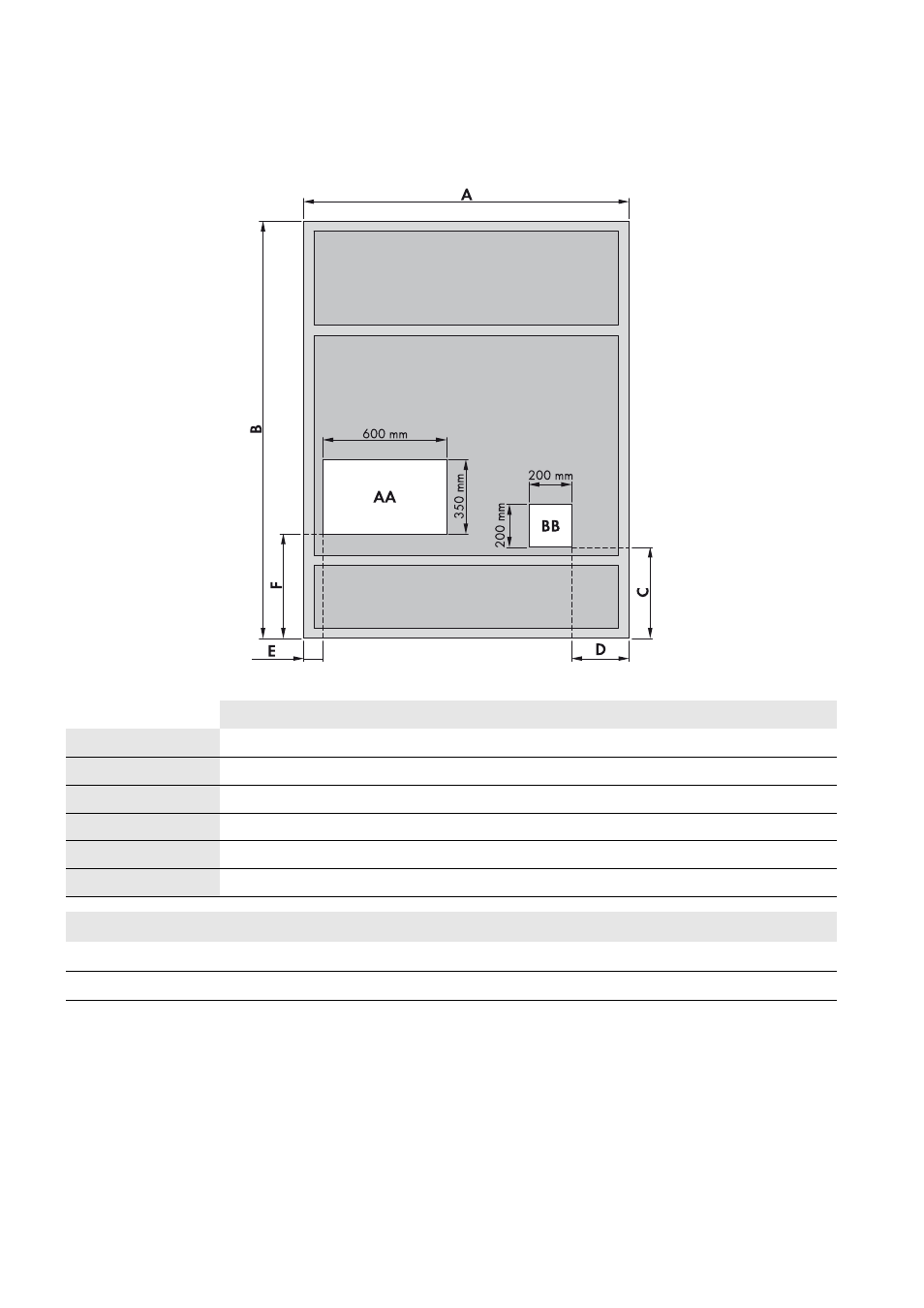

Abbildung 13: Position der Bodenöffnungen in der Transformer Compact Station
Voraussetzungen:
☐ Transformer Compact Station muss sich am Installationsort befinden.
☐ Die Kabel müssen in Leerrohren verlegt sein.
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Geeignetes Werkzeug zum Herstellen der Löcher in den Bodenplatten (z. B. Stanzwerkzeug)
TCS 500SC-JP TCS 630SC-JP TCS 800SC-JP
A 1.700 mm 2.100 mm 2.300 mm
B 2.400 mm 2.700 mm 2.900 mm
C 490 mm 490 mm 490 mm
D 295 mm 370 mm 395 mm
E 95 mm 170 mm 195 mm
F 500 mm 500 mm 500 mm
Position Bezeichnung
AA Bodenöffnung für die Niederspannungskabel, Erdung und Eigenversorgung
BB Bodenöffnung für die Hochspannungskabel
