SMA Solar Technology AG
7 Elektrischer Anschluss
Installationsanleitung
TCS-JP-IA-de-10
35
7.9 Kabelanschluss
7.9.1 Anschlussbereiche der Transformer Compact Station

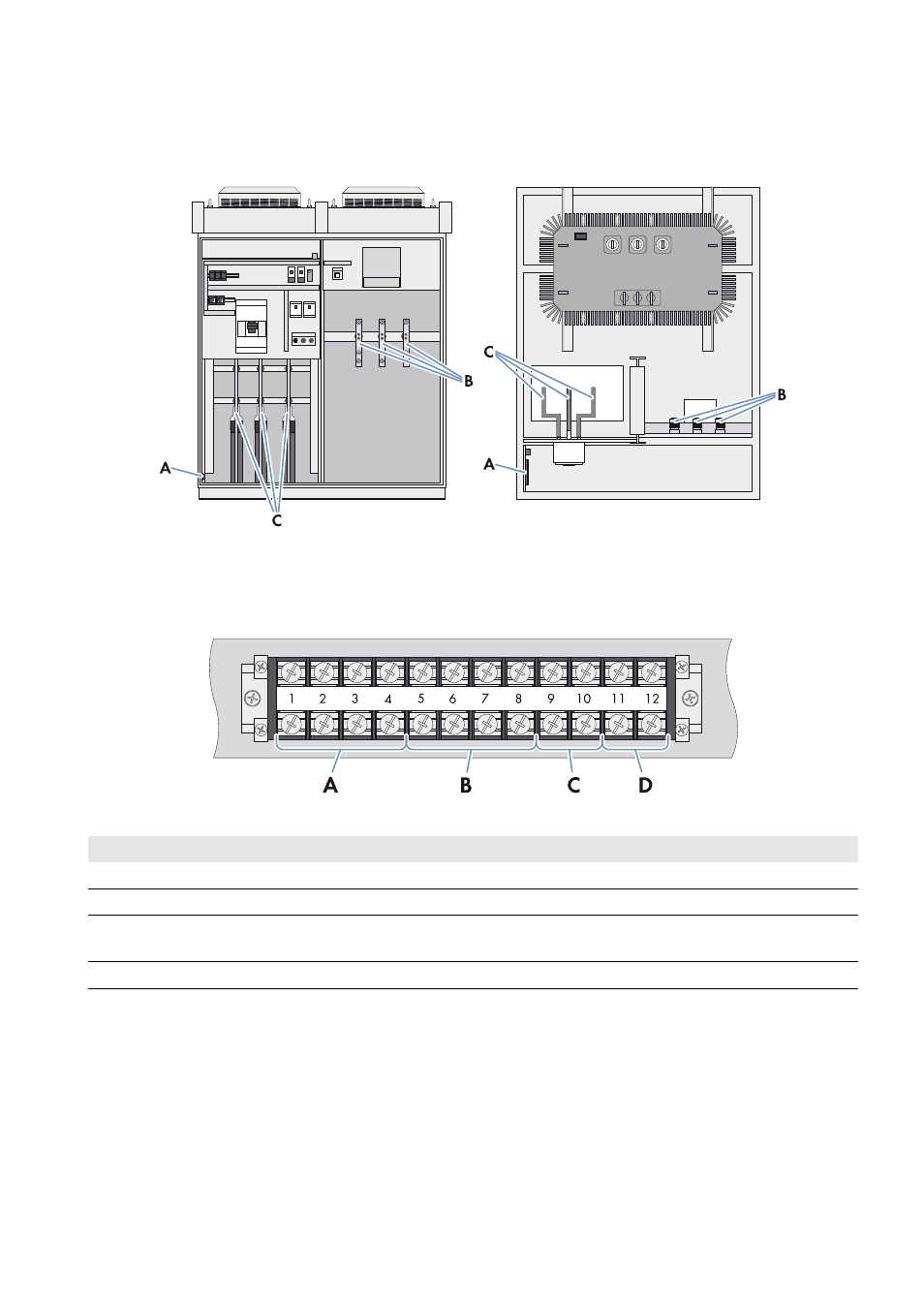

Abbildung 20: Übersicht der Anschlussbereiche in der Transformer Compact Station (Frontansicht und Draufsicht)
Detailansicht der Klemmleiste für Wechselrichterversorgung, Lüfterversorgung und
Transformatorschutz
Abbildung 21: Detailansicht der Klemmleiste für Wechselrichterversorgung, Lüfterversorgung und Transformatorschutz
Position Bezeichnung
Erklärung
A
Stationsversorgung
Klemmbereich für die Spannungsversorgung der Station
B
Wechselrichterversorgung
Klemmbereich für die Spannungsversorgung des Wechselrichters
C
Signalklemme für den
Transformatorschutz
Klemmbereich für die Signalkabel des Transformatorschutzes
D
Reserve
Reserve
