7 Elektrischer Anschluss SMA Solar Technology AG
34 TCS-JP-IA-de-10 Installationsanleitung
7.8 AC-Kabel einführen
Anforderung an die Kabelverlegung:
☐ Die Niederspannungskabel sind im 3-Phasensystem gebündelt.
☐ Zwischen Niederspannungsleistungsschalter und Wechselrichter sind je nach Auslegung 3 oder 4 getrennte
Kabelführungen für die AC‑Kabel vorhanden, z. B. Kabelkanäle. Dabei ist zu beachten, dass nach dem Platzieren
des Fundamentes und der Transformer Compact Station das Fundament bis zu den Kabeldurchführungen
untergraben werden muss.
☐ Der Abstand zwischen den Kabelführungen beträgt mindestens den doppelten Durchmesser eines AC‑Kabels.

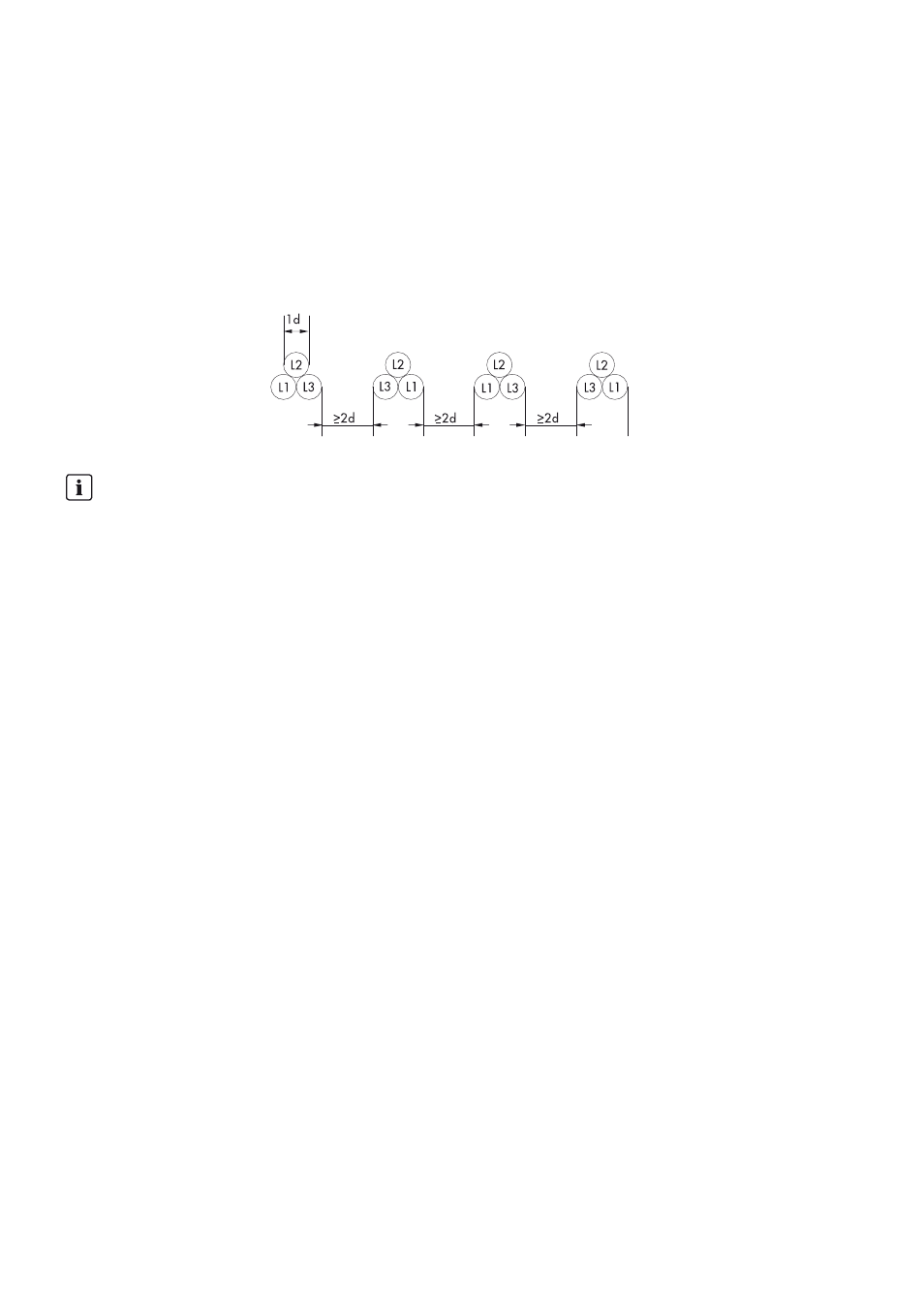

Abbildung 19: Anordnung der AC-Kabel mit 4 Kabeln pro Außenleiter (Beispiel).
Vorgehen:
1. Kontaktflächen reinigen (siehe Kapitel 7.5, Seite 27).
2. Kabel in die Transformer Compact Station einführen:
– Die Kabel, die die Hochspannungsschaltanlage mit dem Netzanschlusspunkt verbinden
– Die Kabel, die den Niederspannungsleistungsschalter mit dem Wechselrichter verbinden
– Die Kabel zur Eigenversorgung des Wechselrichters
– Die Kabel des Transformatorschutzes
– Das Kabel der externen Versorgungsspannung der Transformer Compact Station
Abstände der Kabel beachten
In jeder Kabelführung der Niederspannungskabel einen Außenleiter L1, L2 und L3 verlegen. Dabei muss der
Abstand zwischen den Kabelbündeln mindestens dem doppelten Durchmesser eines Kabels entsprechen. Dadurch
verhindern Sie eine zu starke Erwärmung der Kabel.
Das wechselnde Verlegen der Phasen L1 und L3 verhindert Stromunsymmetrien.
