7 Elektrischer Anschluss SMA Solar Technology AG
22 TCS-JP-IA-de-10 Installationsanleitung
7.3 Aufbau der Schraubverbindungen
7.3.1 Anschluss mit 1 Kabelschuh

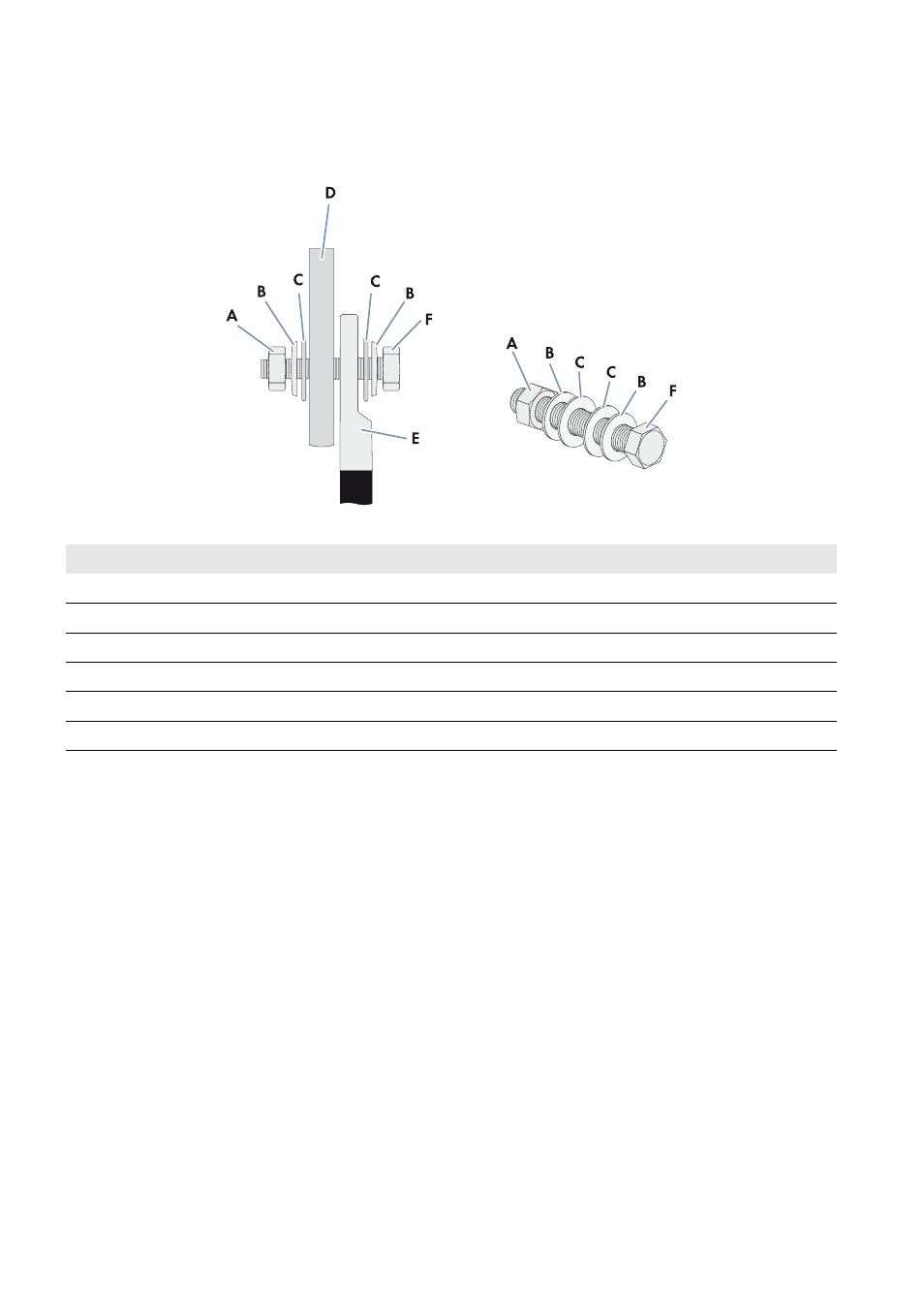

Abbildung 11: Aufbau des Anschlusses mit Kabelschuh für einfach belegte Anschlüsse
Position Bezeichnung
A Mutter
B Spannscheibe
C Kotflügelscheibe
D Kupfersammelschiene
E Verzinnter Einloch‑Kabelschuh
F Schraube M12
