6 Transport und Aufstellung SMA Solar Technology AG
20 TCS-JP-IA-de-10 Installationsanleitung

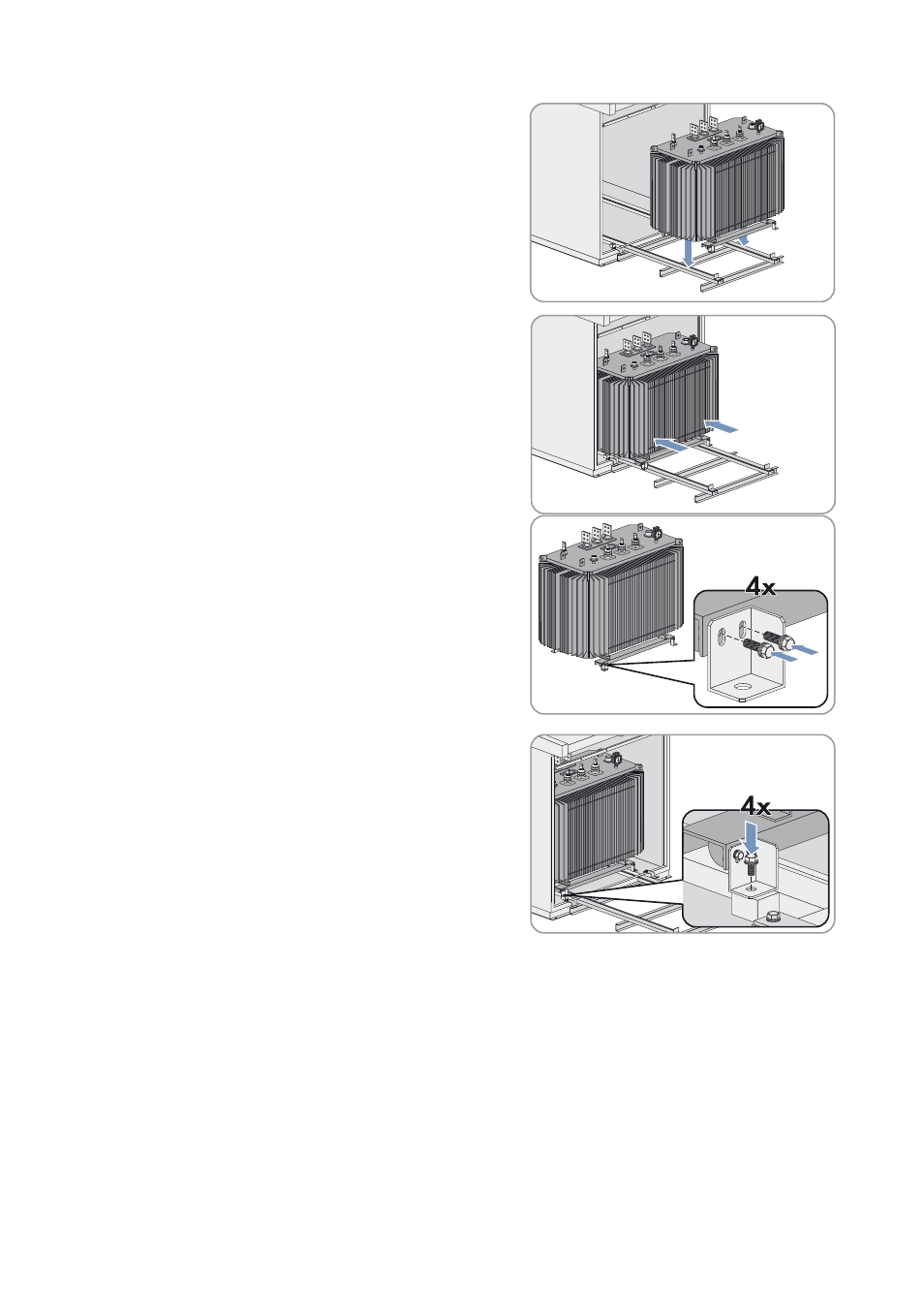

5. Hochspannungstransformator mit einem Kran auf die
Fahrschienen heben (siehe Kapitel 6.3, Seite 17). Dabei
sicherstellen, dass der Hochspannungstransformator mit der
Niederspannungsseite voraus in die Transformer Compact Station
geschoben werden muss.
6. Hochspannungstransformator langsam bis zum Anschlag in die
Transformer Compact Station schieben. Dabei sicherstellen, dass
der Hochspannungstransformator nicht von der Fahrschiene kippt.
7. Befestigungswinkel am Träger des Hochspannungstransformators
mit 2 Schrauben (M12), Unterlegscheiben und Muttern an die
Transformer Compact Station montieren (Anzugsdrehmoment:
41 Nm).
8. Befestigungswinkel des Hochspannungstransformators mit 1
Schraube (M16), Spannscheiben, Unterlegscheiben und Mutter
an der Transformer Compact Station montieren
(Anzugsdrehmoment: 100 Nm)
9. Fahrschiene von der Transformer Compact Station demontieren und für gegebenenfalls spätere Austauscharbeiten
aufbewahren.
