SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung TCS-JP-IA-de-10 31
7.7 Hochspannungstransformator an die Transformer Compact Station
anschließen
Der Hochspannungstransformator muss nach dem Einbau in die Transformer Compact Station an die Transformer
Compact Station angeschlossen werden. Die Anschlüsse sind auf der Seite der Transformer Compact Station werkseitig
vorbereitet. Die vorbereiteten Anschlüsse sind ausschließlich für die Verbindung zwischen
Niederspannungsleistungsschalter und Transformator zu verwenden.
7.7.1 Verbindung zwischen Niederspannungsleistungsschalter und
Hochspannungstransformator installieren

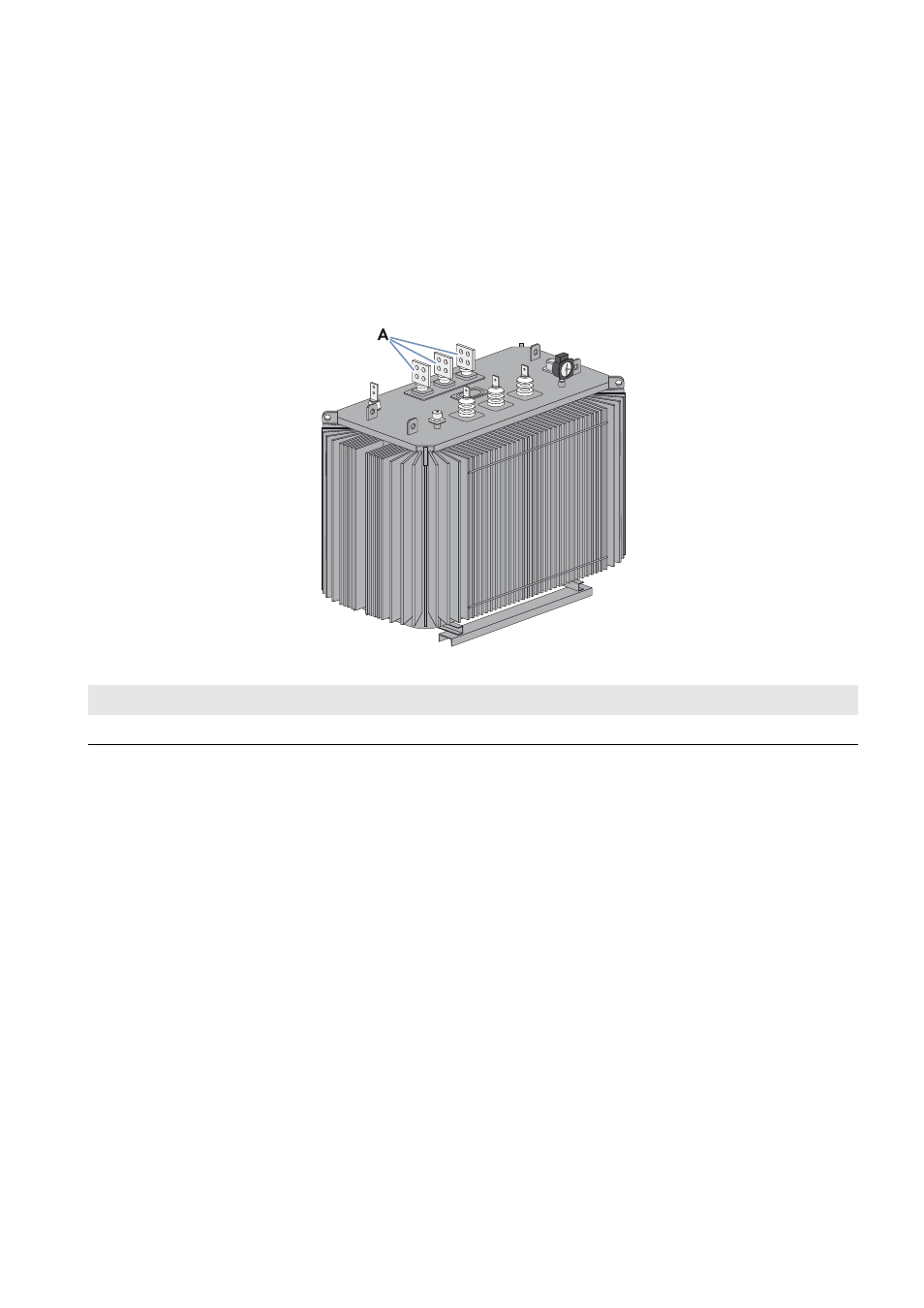

Abbildung 16: Niederspannungsanschlussbereich der Transformer Compact Station
Voraussetzungen:
☐ Die Transformer Compact Station muss am Aufstelluntergrund mechanisch befestigt sein (siehe
Kapitel 6.3, Seite 17).
☐ Die Erdung des Hochspannungstransformators muss angeschlossen sein (siehe Kapitel 7.7.1, Seite 31).
Vorgehen:
1. Kontaktflächen reinigen (siehe Kapitel 7.5, Seite 27).
2. Vom Niederspannungsleistungsschalter kommende Kabel an die Niederspannungsseite des
Hochspannungstransformators mit Schrauben, Muttern und Unterlegscheiben anschließen
(Anzugsdrehmoment: 37 Nm).
3. Sicherstellen, dass die Anschlüsse ordnungsgemäß ausgeführt sind.
Position Bezeichnung
A Niederspannungsanschlussbereich
