8 Inbetriebnahme
SMA Solar Technology AG
40
TCS-JP-IA-de-10
Installationsanleitung
Voraussetzungen
☐ Die Hochspannungsschaltanlage muss ausgeschaltet sein.
☐ Der Niederspannungsleistungsschalter muss ausgeschaltet sein.
☐ Alle Anschlüsse müssen gemäß den Anleitungen und dem Schaltplan angeschlossen sein
(siehe Kapitel 7 „Elektrischer Anschluss“, Seite 21).
Vorgehen:
1. Verkabelung in der Transformer Compact Station prüfen (siehe Kapitel 8.4, Seite 41).
2. Sicherstellen, dass Temperatureinstellungen am Kontaktthermometer des Hochspannungstransformators korrekt
sind:
– Warntemperatur: +100 °C
5. AC-Niederspannung am Niederspannungsleistungsschalter prüfen (siehe Kapitel 8.4, Seite 41).

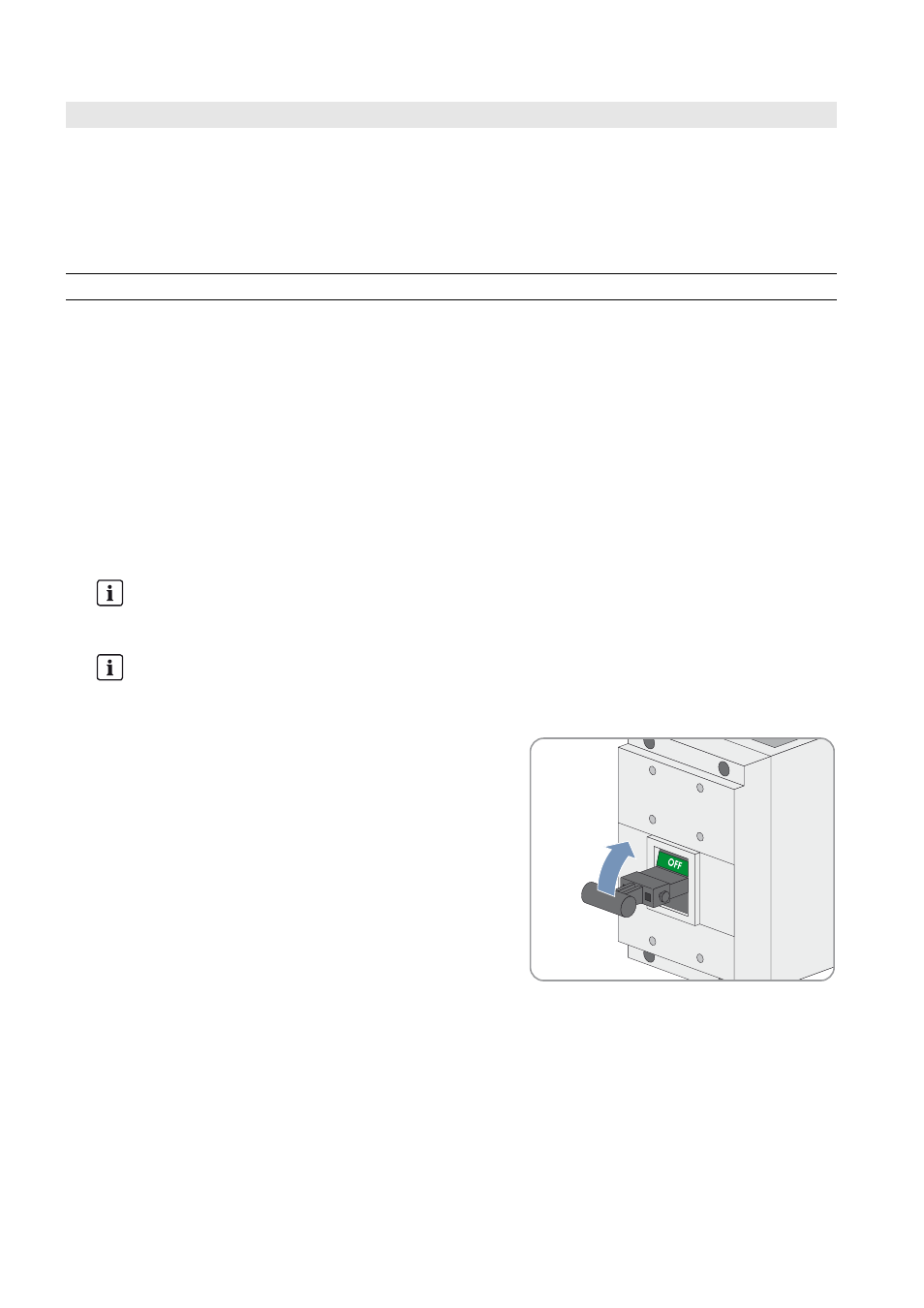

6. Niederspannungsleistungsschalter einschalten.
7. Wechselrichter in Betrieb nehmen (siehe Dokumentation des Wechselrichters).
8.3 Verkabelung in Transformer Compact Station prüfen
1. Sicherstellen, dass alle Anschlüsse gemäß Schaltplan angeschlossen sind.
2. Sicherstellen, dass alle Anschlüsse fest sitzen.
3. Potentialausgleich der Transformer Compact Station zum Aufstellungsort prüfen. Bei Bedarf Verbindung herstellen.
L
Wahlschalter Lüftersteuerung
(AN / AUS / AUTO)
Mit diesem Wahlschalter wird der Betriebsmodus der Lüfter
eingestellt:
AN: Lüfter sind aktiviert
AUS: Lüfter sind deaktiviert
AUTO: Lüfter werden temperaturbedingt automatisch ein bzw.
aus geschaltet
M
Hochspannungstransformator
Wandelt Niederspannung in Hochspannung um
3.
Nur eine schaltberechtigte Person darf die AC-Spannung des Hochspannungstransformators
zuschalten
AC-Spannung des Hochspannungstransformators extern zuschalten lassen.
4.
Nur eine schaltberechtigte Person darf die Hochspannungsschaltanlage einschalten
Hochspannungsschaltanlage einschalten lassen (siehe Dokumentation Hochspannungsschaltanlage).
Position Bezeichnung
Erklärung
