Vorgehen:
1. Hebezeug in alle Kranösen des Hochspannungstransformators einhängen. Dabei sicherstellen, dass die Ketten des
Hebezeugs die LV- und HV-Anschlüsse des Transformators nicht berühren und dass die Oberfläche des
Transformators nicht beschädigt wird.
2. Kranhaken langsam anheben, bis die Ketten gespannt sind.
3. Sicherstellen, dass das Hebezeug korrekt befestigt ist.
4. Hochspannungstransformator leicht anheben.
5. Hochspannungstransformator so nah wie möglich über dem Boden transportieren.
6. Hochspannungstransformator zum Aufstellort transportieren und an der Rückseite der Transformer Compact Station
auf der dafür vorgesehenen Fahrschiene abstellen.
7. Hebegeschirr von Befestigungspunkten entfernen.
6.4 Hochspannungstransformator in Transformer Compact Station einbauen
Der Hochspannungstransformator muss vor Beginn der Installation in die Rückseite der Transformer Compact Station
eingebaut werden.

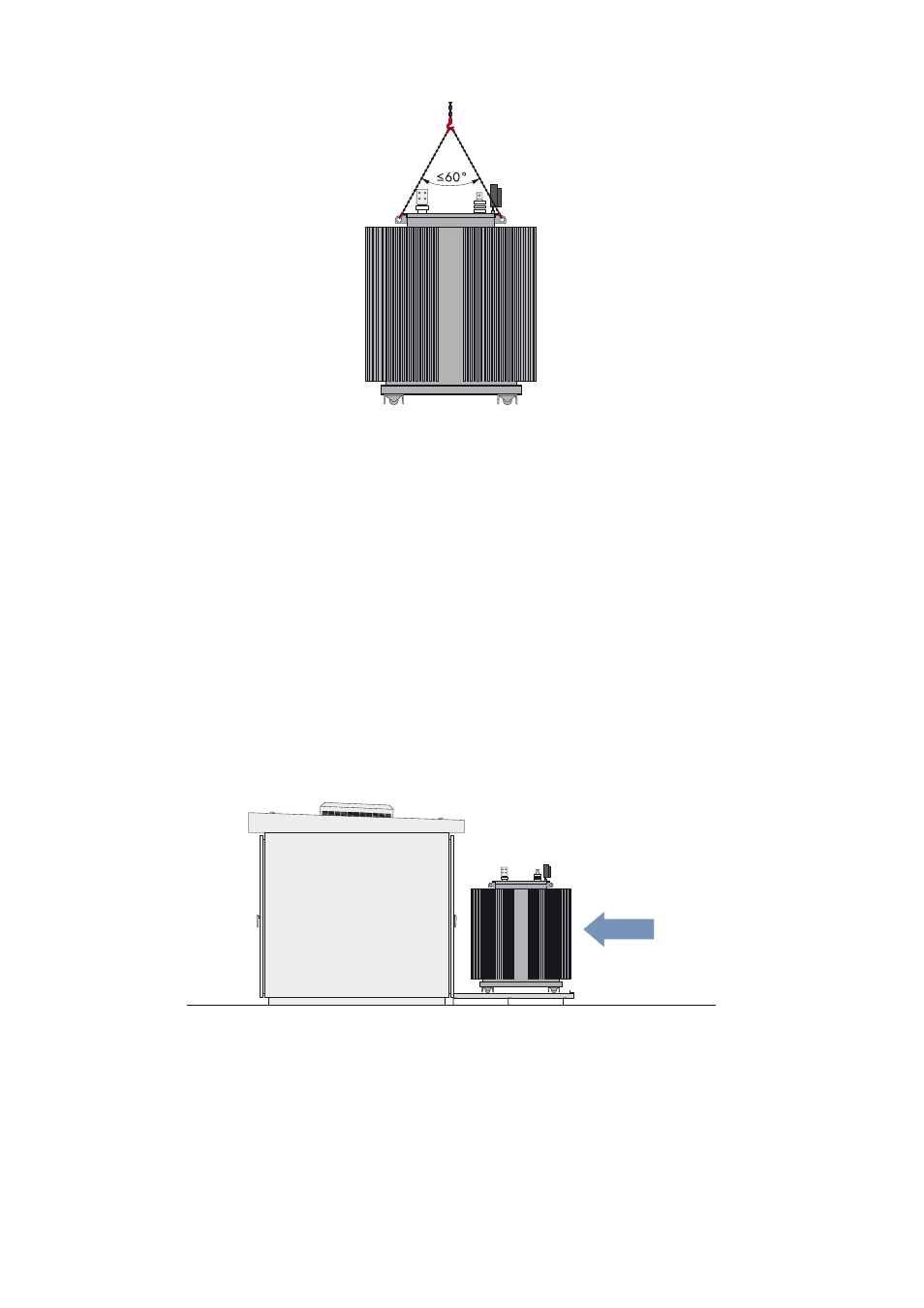

Abbildung 10: Position des Hochspannungstransformators vor dem Einbau in die Transformer Compact Station mit montierten Fahrschienen
☐ 2 Schrauben M10x30 zur Befestigung der Fahrschienen an der Transformer Compact Station
☐ 2 Schrauben M12, Muttern und Unterlegscheiben zur Montage des Hochspannungstransformators in der
Transformer Compact Station
