7 Elektrischer Anschluss SMA Solar Technology AG
30 TCS-JP-IA-de-10 Installationsanleitung
5. Schraubverbindung am Erdungsanschluss anziehen (Anzugsdrehmoment: 12 Nm).
6. Sicherstellen, dass das Erdungskabel ordnungsgemäß angeschlossen ist.
7. Die Erdungskabel an die Erdungsschiene anschließen.
8. Die Erdungskabel an die Anlagenerder anschließen.
7.6.2 Hochspannungstransformator erden

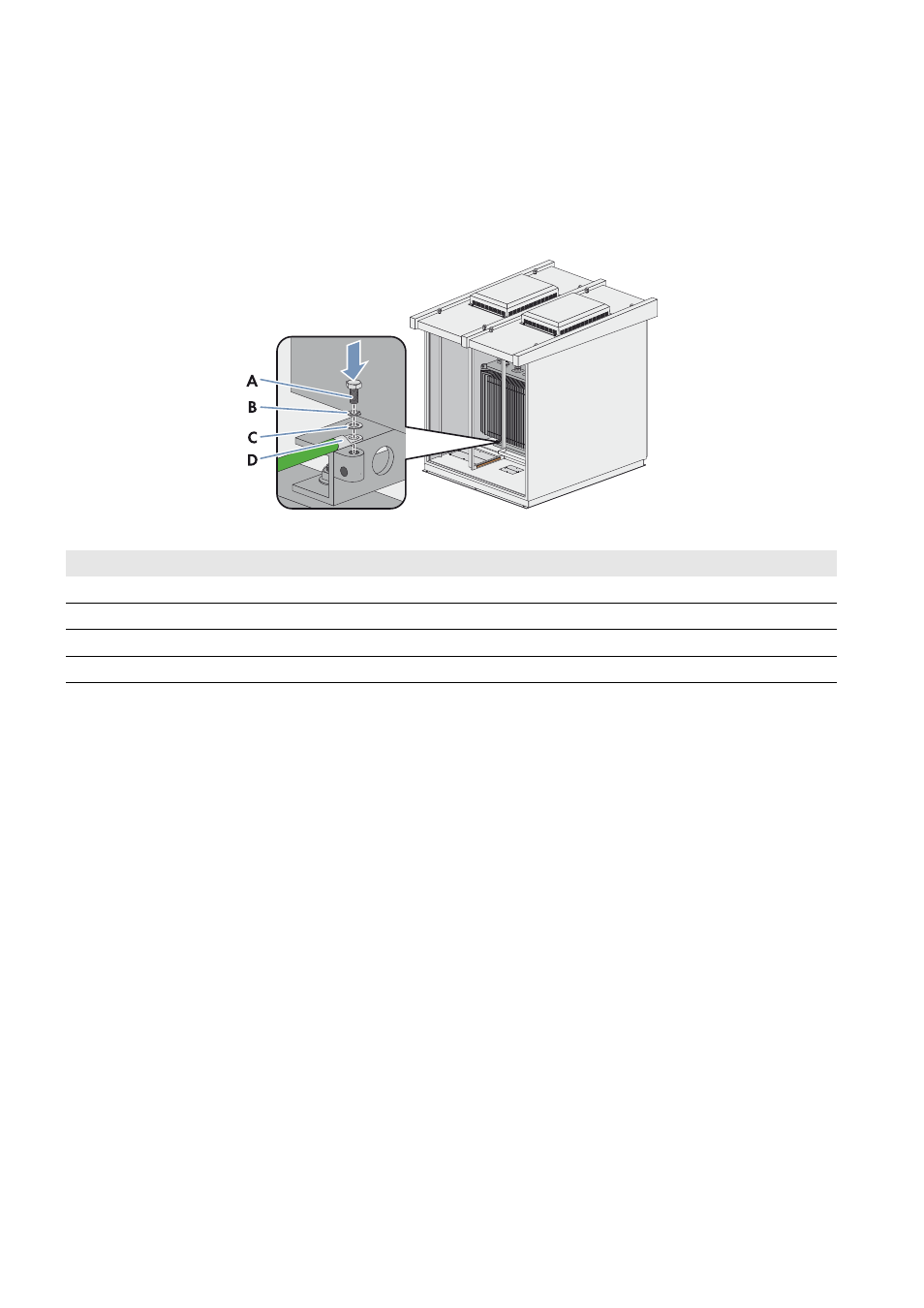

Abbildung 15: Position des Erdungsbolzens des Hochspannungstransformators
Vorgehen:
1. Kontaktflächen reinigen (siehe Kapitel 7.5, Seite 27).
2. Das Erdungskabel an den Erdungsbolzen des Hochspannungstransformators mit Schraube und Unterlegscheiben
anschließen (Drehmoment: 37 Nm).
3. Sicherstellen, dass das Erdungskabel ordnungsgemäß angeschlossen ist.
Position Bezeichnung
A Schraube
B Spannscheibe
C Kotflügelscheibe
D Erdungskabel
