SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung TCS-JP-IA-de-10 33
7.7.3 Anschlüsse des Kontaktthermometers installieren

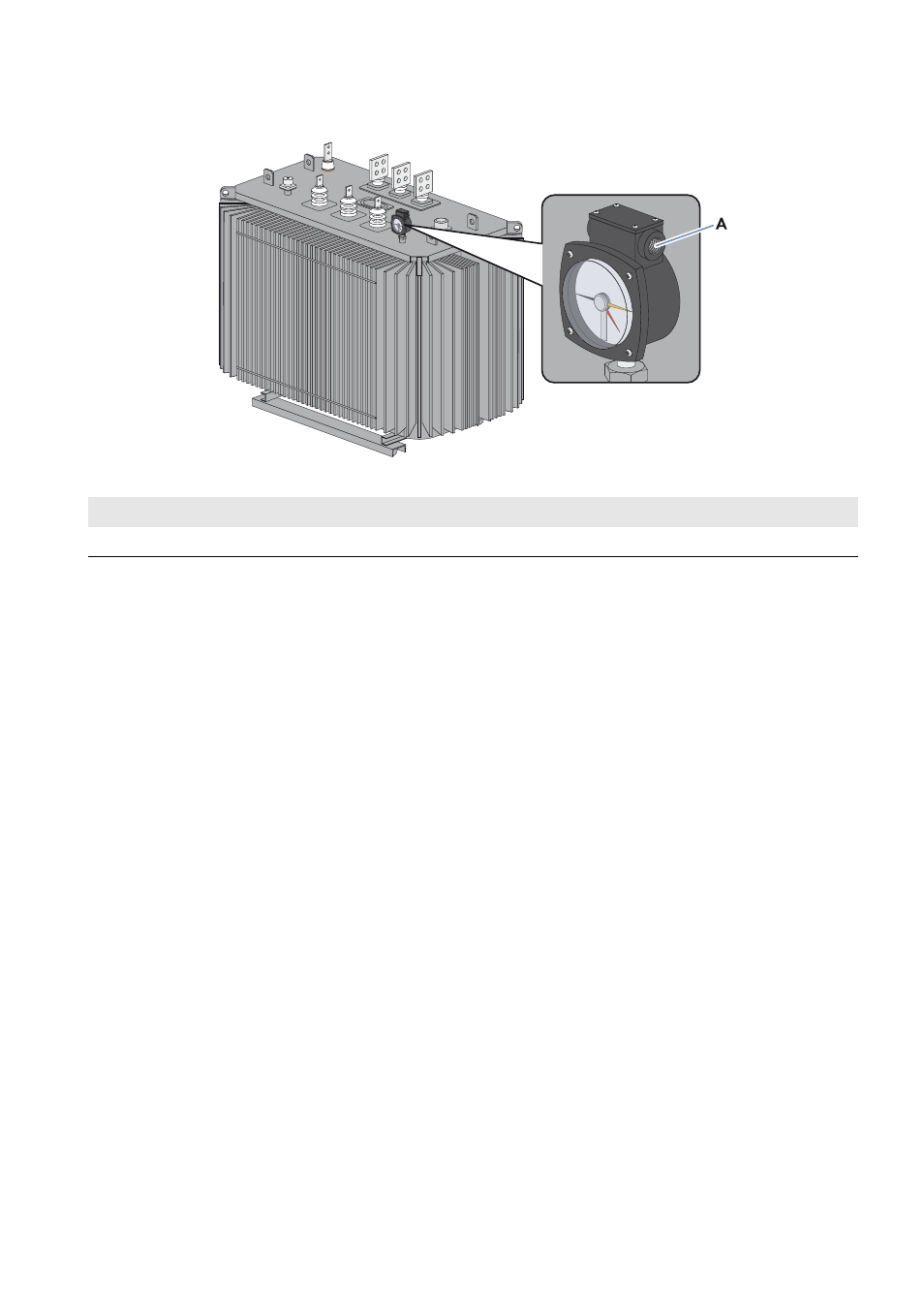

Abbildung 18: Kontaktthermometer des Hochspannungstransformators
Voraussetzungen:
☐ Die Transformer Compact Station muss am Aufstelluntergrund befestigt sein (siehe Kapitel 6.3, Seite 17).
☐ Die Erdung des Hochspannungstransformators muss angeschlossen sein (siehe Kapitel 7.7.1, Seite 31).
☐ Der Hochspannungstransformator muss an den Niederspannungsleistungsschalter angeschlossen sein
(siehe Kapitel 7.7.1, Seite 31).
☐ Der Hochspannungstransformator muss an den HV-Anschlussbereich angeschlossen sein
(siehe Kapitel 7.7.2, Seite 32).
Vorgehen:
1. 4 Schrauben (M4) des Deckels mit einem Kreuzschraubendreher lösen.
2. Deckel mit Dichtung abnehmen und zusammen mit den Schrauben aufbewahren.
3. Kabel seitlich in das Kontaktthermometer einführen.
4. Kabel an den Anschluss des Kontaktthermometers mit Schrauben, Muttern und Unterlegscheiben gemäß Schaltplan
anschließen (Anzugsdrehmoment: 1,57 Nm).
5. Sicherstellen, dass der Anschluss ordnungsgemäß ausgeführt ist.
6. Dichtung und Deckel montieren und alle 4 Schrauben mit einem Kreuzschraubendreher anziehen
(Anzugsdrehmoment: 1,4 Nm).
Position Bezeichnung
A Kontaktthermometer
