SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung TCS-JP-IA-de-10 29
7.6 Erdung herstellen
7.6.1 Transformer Compact Station erden
Die Transformer Compact Station ist mit einer Erdungsschiene ausgestattet, die die Möglichkeit der externen Erdung
bietet.
Die externe Erdung auf der Baustelle erfolgt kundenseitig und ist gemäß des Erdungskonzeptes des gesamten
PV-Kraftwerks auszuführen. Einflussfaktoren sind die Beschaffenheit bzw. die Leitfähigkeit des Bodens, das
Blitzschutzsystem und die Ausführung des Erders. Erder können beispielsweise Erdungsbänder oder Erdungsstäbe sein.

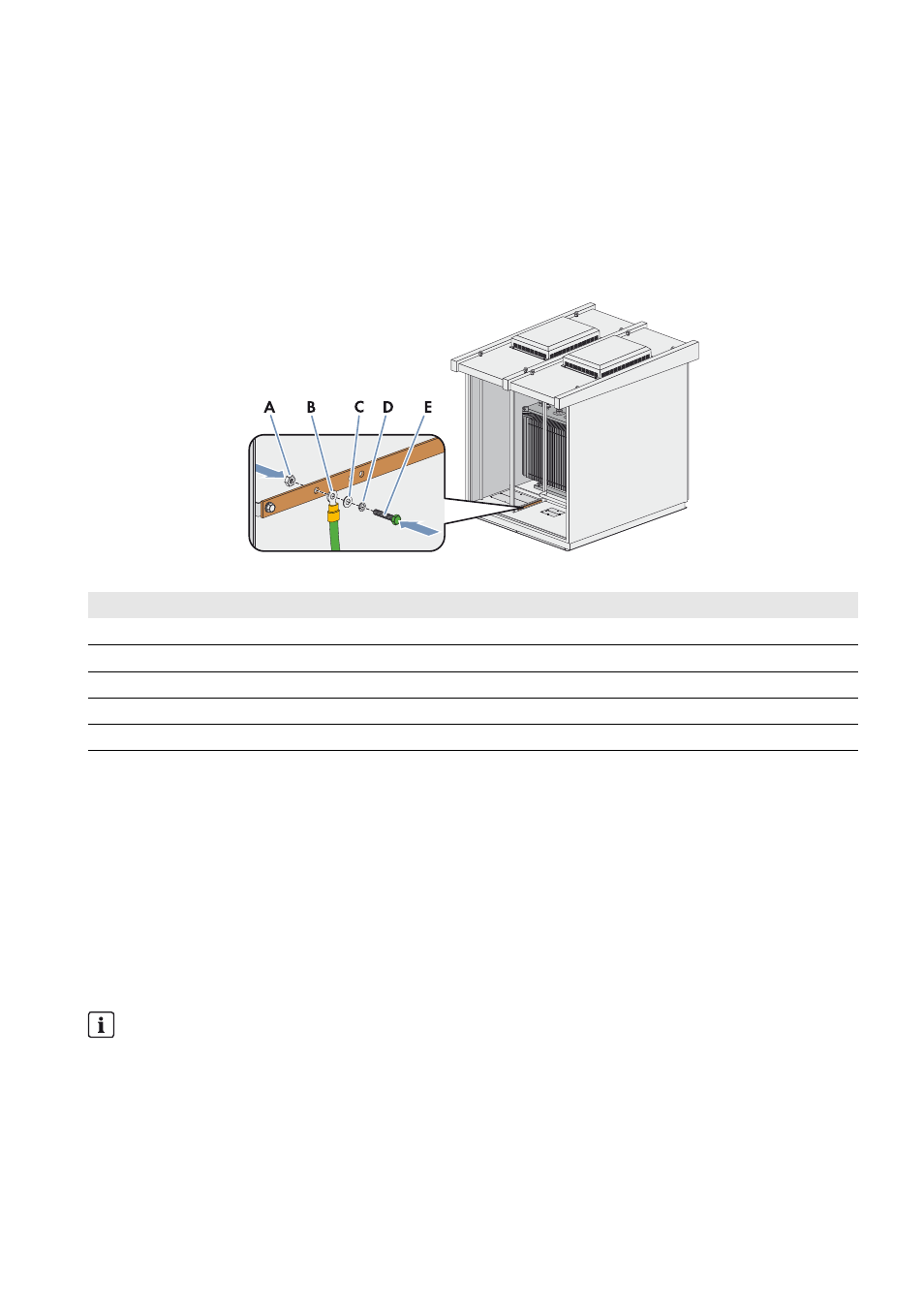

Abbildung 14: Position der Erdungsschiene in der Transformer Compact Station
Voraussetzungen:
☐ Zusätzlich benötigtes Montagematerial muss vorhanden sein.
☐ Kontaktflächen müssen gereinigt sein (siehe Kapitel 7.5, Seite 27).
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Schraube, M8
☐ Spannscheibe: Außendurchmesser: 29 mm, Innendurchmesser: 13,5 mm, Dicke: 1,25 mm
☐ Kotflügelscheibe: Außendurchmesser: 32 mm, Innendurchmesser: 13 mm
☐ Mutter
☐ Anlagenerder entsprechend dem Erdungskonzept der PV-Anlage
Vorgehen:
1. Die Anlagenerder nach Vorschrift installieren.
2. Sicherstellen, dass der erforderliche Erdungswiderstand erreicht ist.
3. Kontaktflächen reinigen (siehe Kapitel 7.5, Seite 27).
4. Erdungskabel mit Schraube, Mutter und Scheiben an der Erdungsschiene montieren
Position Bezeichnung
A Mutter
B Erdungskabel
C Kotflügelscheibe
D Spannscheibe
E Schraube
Erdung der Transformer Compact Station
Sie müssen die Transformer Compact Station gemäß geltenden Vorschriften erden.
