4 Produktbeschreibung SMA Solar Technology AG
12 TCS-JP-IA-de-10 Installationsanleitung
Anschlussbereiche der Transformer Compact Station

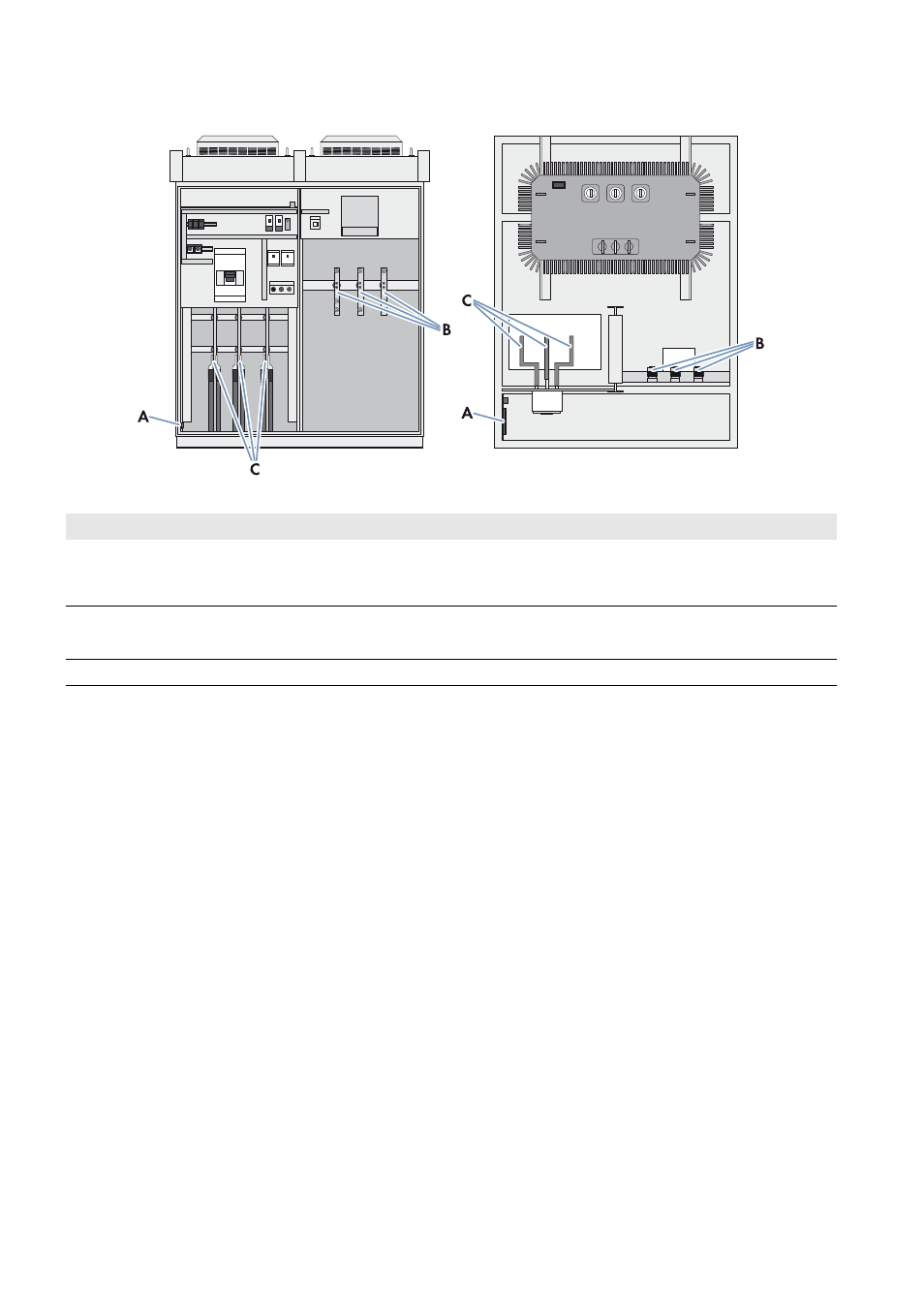

Abbildung 4: Übersicht der Anschlussbereiche in der Transformer Compact Station (Frontansicht und Draufsicht)
Die Transformer Compact Station hat an der Vorderseite und an der Rückseite Türen.
Die Transformer Compact Station und der Hochspannungstransformator werden einzeln geliefert. Nach der Aufstellung
der Transformer Compact Station muss der Hochspannungstransformator in die Transformer Compact Station eingebaut
und angeschlossen werden. Der Hochspannungstransformator wird über die Rückseite der Transformer Compact Station
in die Transformer Compact Station geschoben.
Position Bezeichnung Erklärung
A Klemmleiste Stationsversorgung,
Wechselrichterversorgung und
Transformatorschutz
An dieser Klemmleiste wird die externe Spannungsversorgung der
Station sowie die Versorgungsleitung zum Wechselrichter und die
Trafoschutzsignalleitung angeschlossen.
B Anschlussbereich Hochspannung Anschluss der HV-Kabel, die zur Hochspannungsschaltanlage
verlegt werden
C Anschlussbereich Niederspannung Anschluss der AC-Kabel vom Wechselrichter
