Gerätebeschreibung
Gerätebeschrei-
bung AC Combi-
ner außen

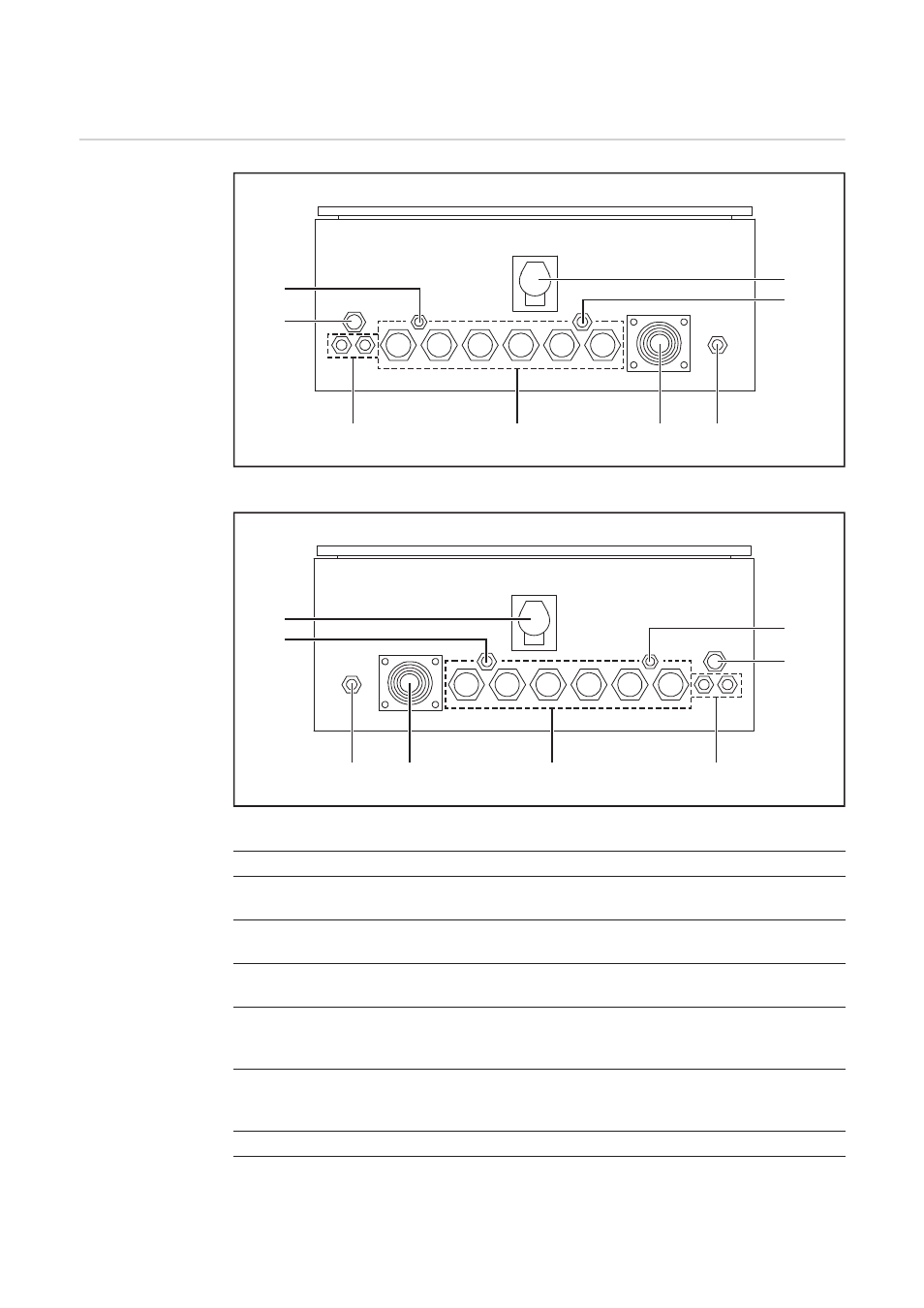

AC Combiner mit AC-Kabelauslass rechts - Ansicht von unten
AC Combiner mit AC-Kabelauslass links - Ansicht von unten
Pos.
Bezeichnung
(1)
metrische Verschraubung M20
für die Signalleitung vom AC Überspannungs-Schutz (Option)
(2)
metrische Verschraubung M25 für Datenkommunikations-Kabel von den Wech-
selrichtern
(3)
2 metrische Verschraubungen M20 für Datenkommunikations-Kabel für externen
Anschluss
(4)
AC IN
2-6 metrische Verschraubungen M40 für AC-Kabel von den Wechselrichtern
max. möglicher Kabeldurchmesser: 28 mm
(5)
AC OUT
Kabelauslass für AC-Kabel zum Übergabepunkt
zulässiger Kabeldurchmesser: min 27 mm - max. 66 mm
(6)
Druckausgleichs-Membran
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6
5
(8)
4
3
2
1
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6
5
(8)
4
3
2
1
