31
DE
AC Überspan-
nungs-Schutz an-
schließen:
Überspannungs-
Schutz nur im AC

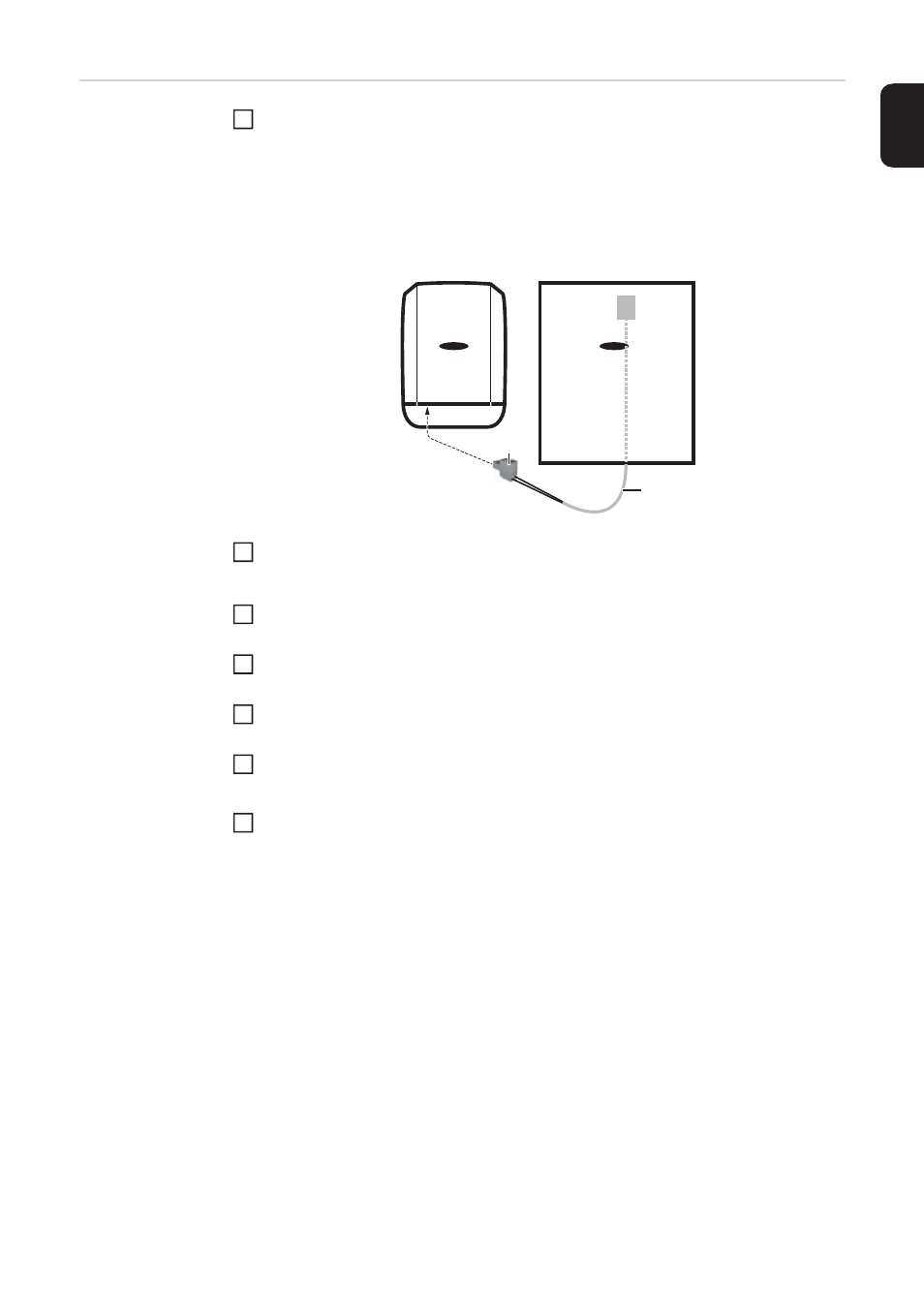

Combiner Am Wechselrichter direkt neben dem AC Combiner das aus dem AC Combiner kom-
mende Kabel (1) wie folgt anstecken:
DATCOM-Abdeckung am Wechselrichter montieren
Übersicht
(1)
2-poliges Kabel vom AC Überspannungs-Schutz des AC Combiner, inkl.
Klemme, ein Einzelkabel angeschlossen
(2) Gegenstecker für die Multifunktions-Stromschnittstelle des Wechselrichters
Kabel (1) durch die metrische Verschraubung in den Datenkommunikations-Bereich
des Wechselrichters einführen
Gegenstecker (2) vom Wechselrichter abstecken
Klemme von Kabel (1) abschließen
Kabel (1) am Gegenstecker (2) anschließen
Kabel (1) mit Gegenstecker (2) an der Multifunktions-Stromschnittstelle des Wech-
selrichters anstecken
1
1
(1)
(2)
1a
1b
1c
1d
1e
2
