Fronius Power Package - Handbuch (Seite 34)

32
AC OUT Kabel anschließen
Allgemeines Der Installateur ist für Auswahl und Beschaffung eines entsprechenden Kabels sowie ge-
eigneter Kabelschuhe selbst verantwortlich.
Der Anschluss von Aluminium-Kabeln ist zulässig.

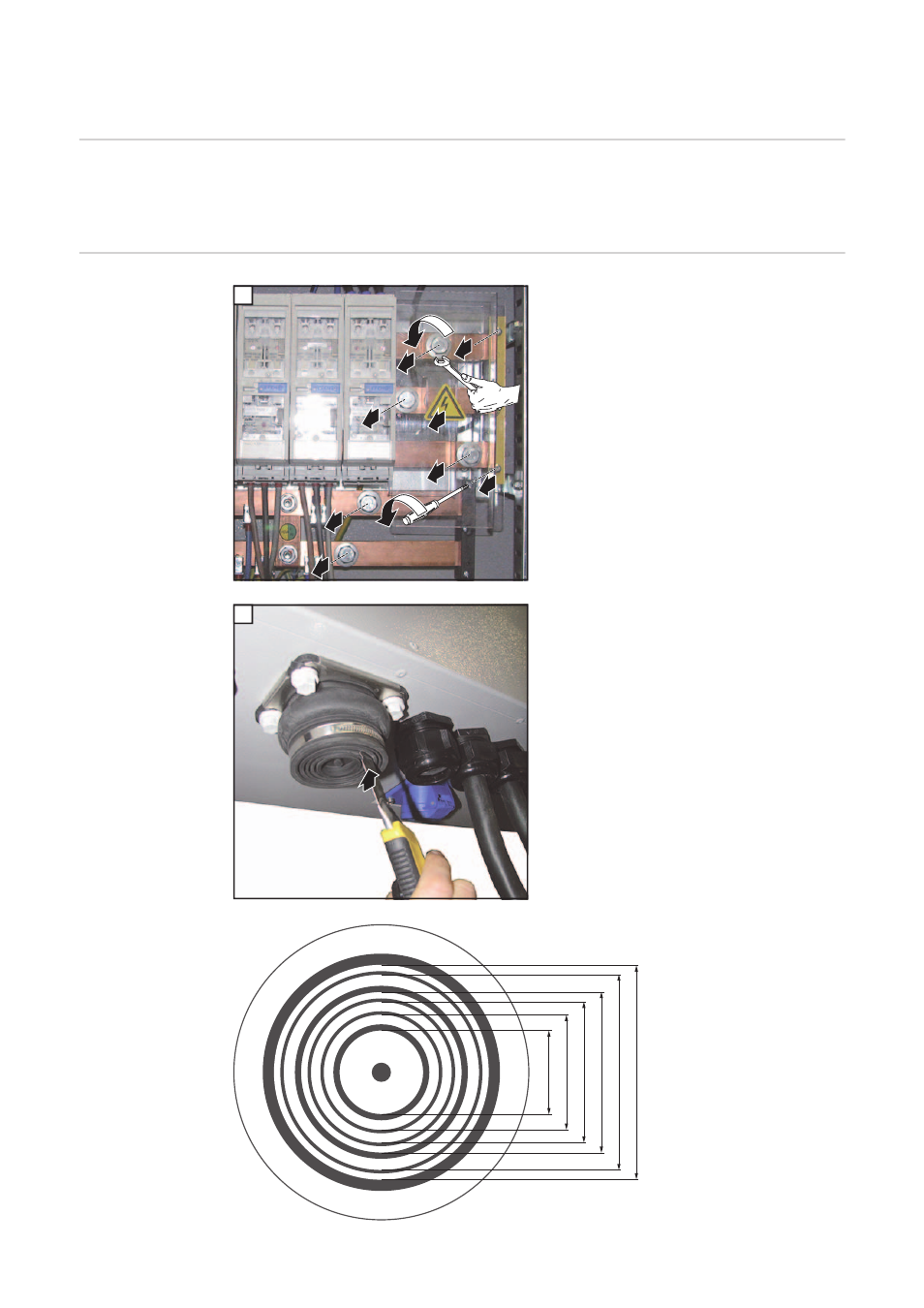

AC OUT Kabel an-
schließen 1 - Berührschutz entfernen
2 x TX25
- 5 Sechskant-Schrauben von den Kup-
fer-Schienen entfernen
SW 19 mm
2 - Auf der Unterseite am AC OUT Kabe-
lauslass eine dem verwendeten Kabel-
Außendurchmesser entsprechende
Öffnung ausschneiden
2
1
3
4
6
5
7
9
8
10
1
1
2
28 mm 37 mm 45 mm 52 mm 62 mm 67 mm
