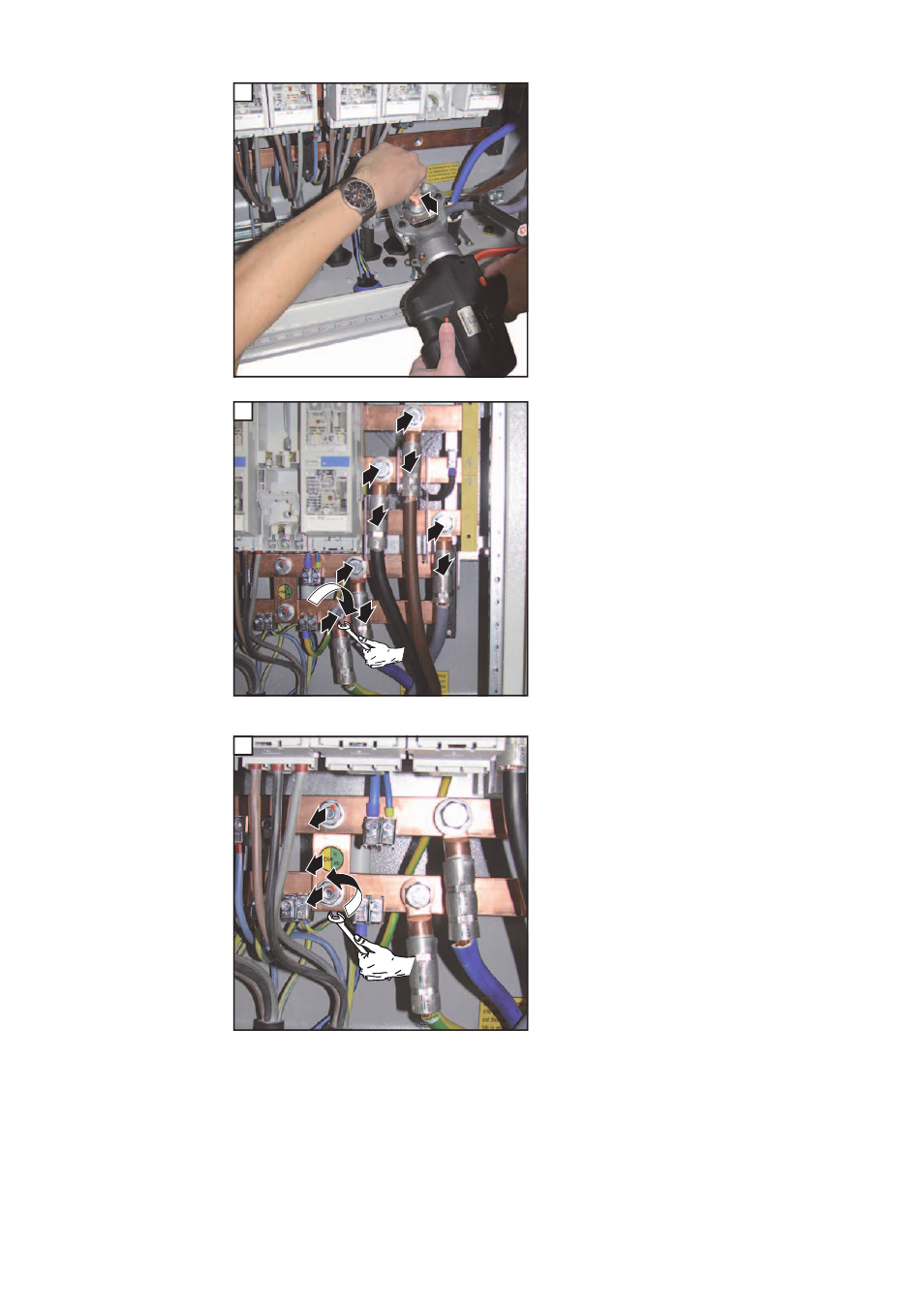

Kabelschuhe sind nicht im Lieferumfang
des Fronius Power Package enthalten und
müssen je nach verwendeter Kabeltype
vom Installateur ausgewählt werden.
-
M12 Kabelschuh am Schutzleiter PE
anbringen
-
Kabelschuh nach Bedarf mit passen-
dem Schrumpfschlauch versehen
(in der Abbildung nicht dargestellt)
2
-
Schutzleiter PE an der unteren Kupfer-
Schiene anschließen
-
M12 Kabelschuhe an den restlichen
Leitern anbringen
-
Kabelschuhe nach Bedarf mit passen-
den Schrumpfschläuchen versehen
(in der Abbildung nicht dargestellt)
WICHTIG! Beim Anschluss des Leiters
L1 darauf achten, dass das Distanz-
stück zwischen Kupfer-Schiene und
Kabelschuh ist.
-
Die restlichen Leiter an den Kupfer-
Schienen anschließen
Anzugsmoment = 70 Nm
3
WICHTIG! Nur bei Verwendung eines 5-po-
ligen AC OUT Kabels:
-
Kupfer-Bügel zwischen den Kupfer-
Schienen entfernen
SW 19 mm
Bei angeschlossener Erdung darf kein
PEN-Bügel im AC Combiner vorhanden
sein!
Bei Verwendung eines 4-poligen AC OUT
Kabels (z.B. für ein TNC-Netz) verbleibt der
Kupfer-Bügel im AC Combiner.
