Fronius Power Package - Handbuch (Seite 26)

24

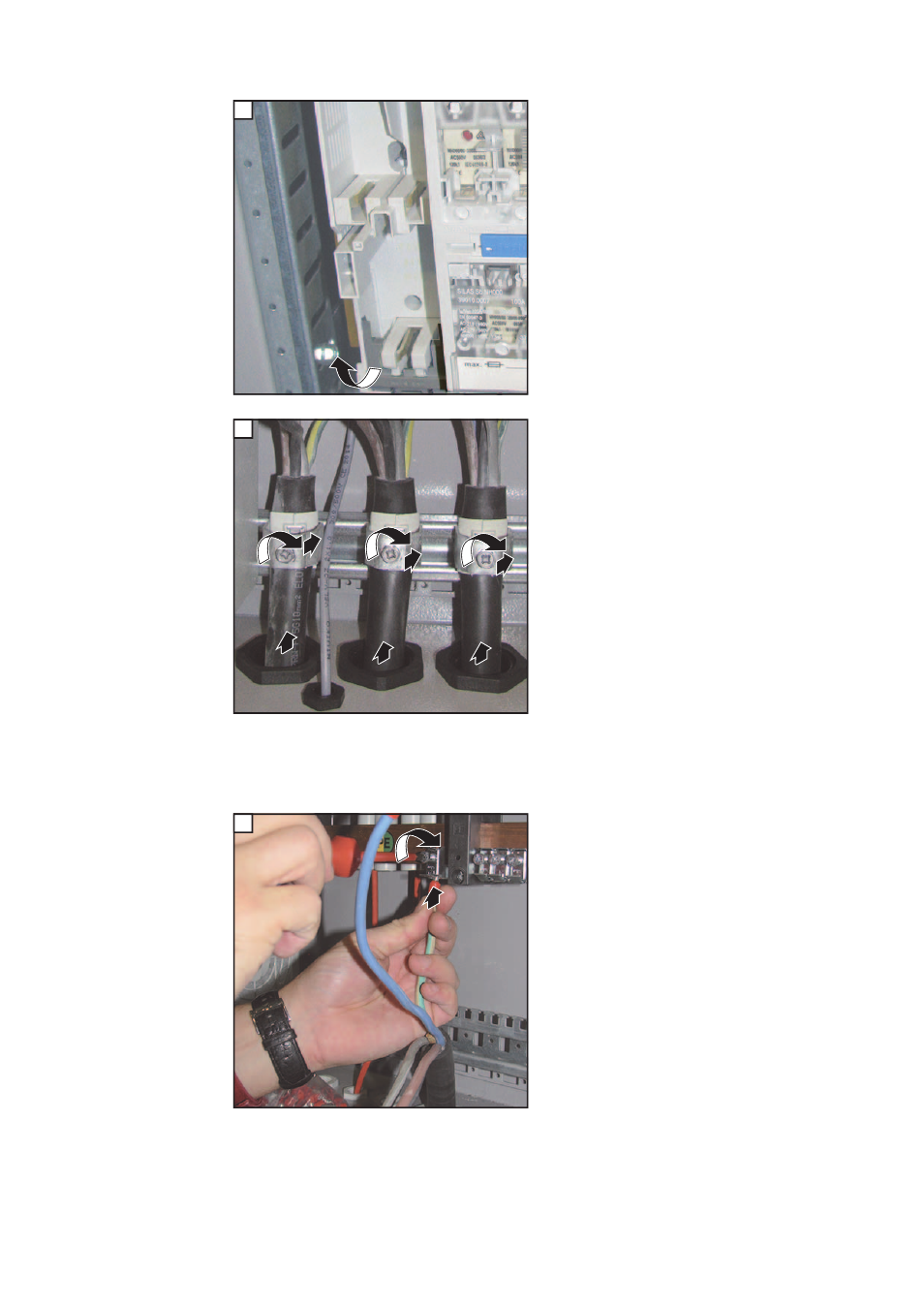

2 - Kunststoffbügel nach oben klappen
3 - metrische Verschraubung M40 auf der
Unterseite des AC Combiner lösen
- AC IN Kabel von unten durch die met-
rische Verschraubung in den AC Com-
biner einführen
- Zugentlastungsschelle an der Schiene
einhängen
- AC IN Kabel mittels Zugentlastungs-
schelle fixieren
Kreuz-Schraubendreher
Anzugsmoment = 1,5 Nm
WICHTIG!
-
Beim Anschluss der einzelnen Leiter entsprechende Ader-Endhülsen verwenden!
- Kabellängen so bemessen, dass keine Schlaufen gebildet werden.
1 - Schutzleiter PE an der unteren, mit PE
gekennzeichneten Kupfer-Schiene an-
schließen
Torx-Schraubendreher TX25
Anzugsmoment = 3,0 Nm
