Gerätebeschrei-
bung AC Combi-
ner innen

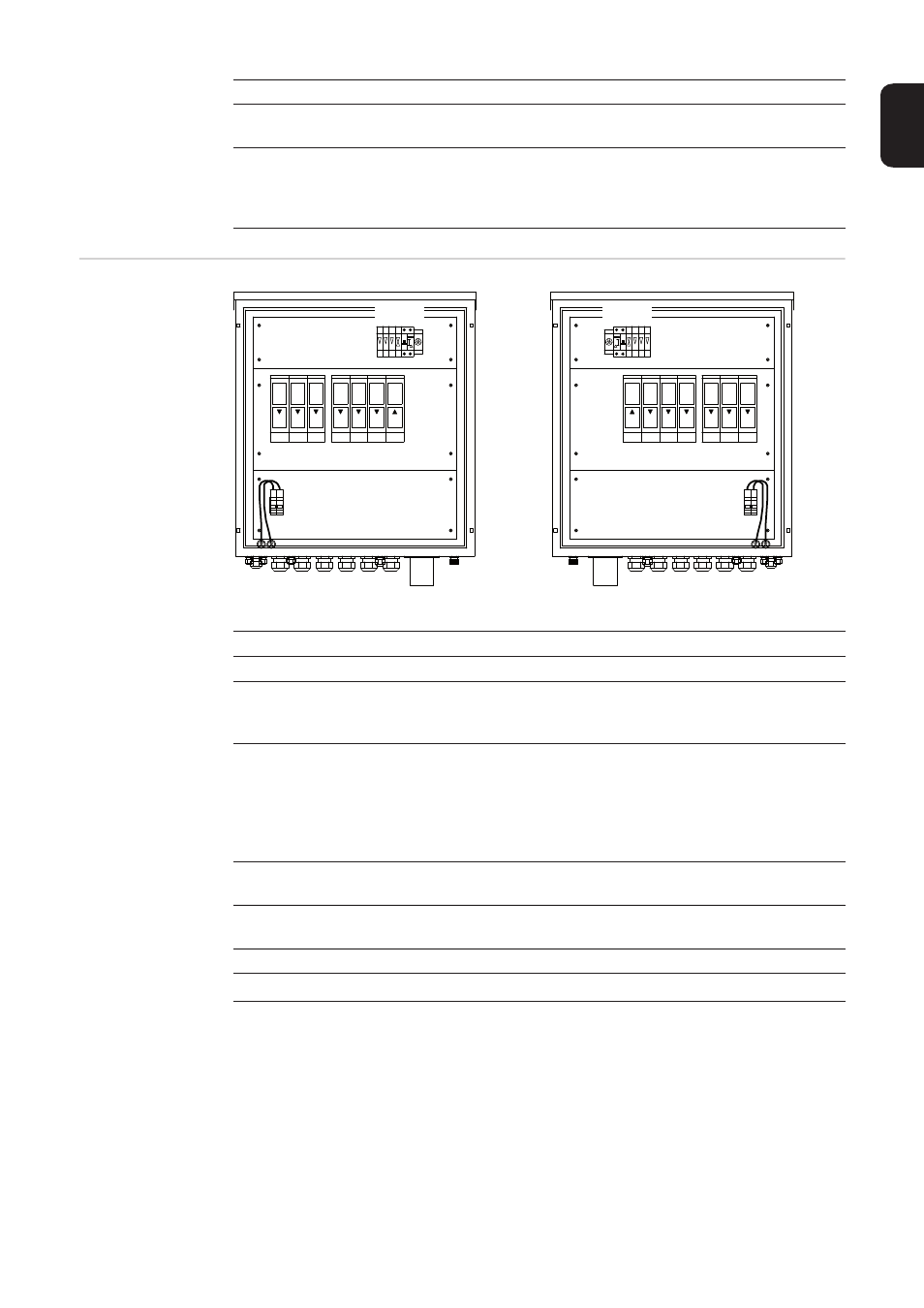

AC Combiner mit Kabelauslass rechts
AC Combiner mit Kabelauslass links
(7)
metrische Verschraubung M20
für das Kabel einer externen Funktionserdung
(8)
CEE Steckdose 230 V (Option)
Länderspezifische Adapter sind nicht im Lieferumfang des Fronius Power
Package enthalten.
Pos.
Bezeichnung
(3)(4)(5) (6)(7)(8)
(1) (2)
(11)
(10)
1
2
3
4
5
6
(a)(b)
(9)
(9)
(3)
(4)
(5)
(6)
(7)
(8)
(1)
(2)
(11)
(10)
1 2 3
4
5 6
(a)
(b)
Pos.
Bezeichnung
(1)
AC Überspannungs-Schutz (Option)
(2)
(a)
(b)
Absicherung für CEE Steckdose (Option)
FILS 16 A / 30 mA
Vorsicherung für CEE Steckdose (Option)
(3)
(4)
(5)
(6)
(7)
(8)
Sicherung für Wechselrichter
50 A (Fronius Symo)
63 A (Fronius Eco)
Die Anzahl der Sicherungen hängt von der Anzahl der vorhandenen Wechselrich-
ter ab (2 - max. 6).
(9)
Vorsicherung für AC Überspannungs-Schutz (Option)
80 A
(10)
Anschlüsse für Datenkommunikations-Kabel zu den Wechselrichtern
RJ45, Fronius -Solar Net
(11)
Anschlüsse für externe Datenkommunikations-Kabel
Wechselrichter-Nummer
1-6
