AC Überspannungs-Schutz anschließen (Option)
AC Überspan-
nungs-Schutz an-
schließen:
Überspannungs-
Schutz in den
Wechselrichtern
und im AC Com-
biner Bei allen Wechselrichtern außer dem Wechselrichter, der direkt neben dem AC Com-
biner positioniert ist:
Kabel vom Überspannungsschutz an der schaltbaren Multifunktions-Stromschnittstel-
le anstecken (siehe Installationsanleitung, Option DC OVP Typ 2)

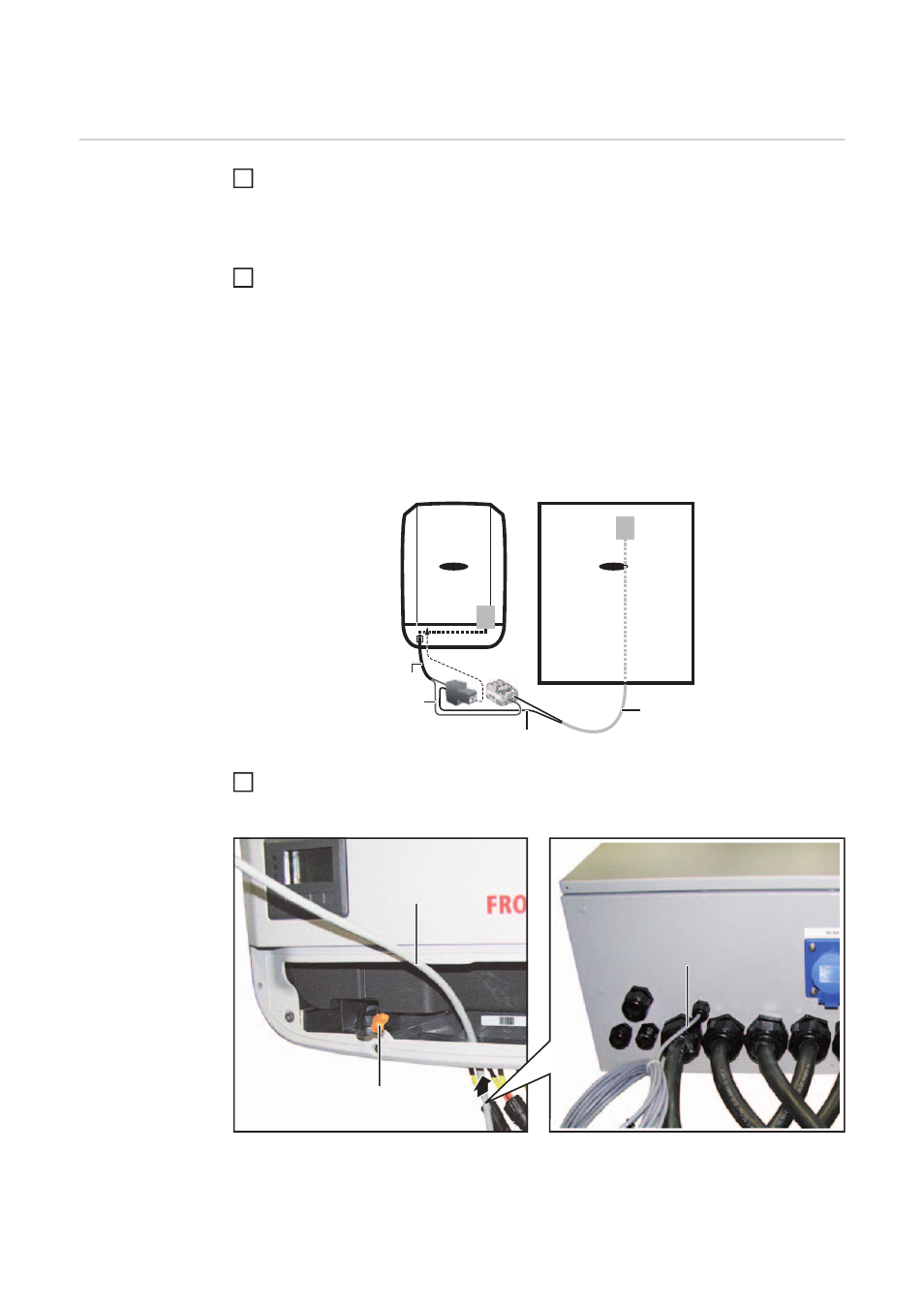

Am Wechselrichter direkt neben dem AC Combiner das aus dem AC Combiner kom-
mende Kabel (1) wie folgt anstecken:
Übersicht
(1)
2-poliges Kabel vom AC Überspannungs-Schutz des AC Combiner, inkl.
Klemme, ein Einzelkabel angeschlossen
(2) 2-poliges Kabel vom Überspannungs-Schutz des Wechselrichters, inkl. Ge-
genstecker für die Multifunktions-Stromschnittstelle des Wechselrichters
(3) Einzelkabel vom Überspannungs-Schutz des Wechselrichters
(4) Freies Einzelkabel vom AC Überspannungs-Schutz des AC Combiner
Kabel (1) durch die metrische Verschraubung in den Datenkommunikations-Bereich
des Wechselrichters einführen
1
2
1
(1)
(2)
(3)
(4)
2a
(1)
1
(2)
(1)
