Montageanweisung – REMKO CMF-120 Benutzerhandbuch
Seite 13
Außenmodul CMT 120
Innenmodul
CMT 120
Ventilator
Außenbereich
Kältemittelleitungen
3
/
8
“ und
5
/
8
“
Netzzuleitung
Innenmodul
(3x1,5 mm
2
)
Innenbereich
Kondensatablauf
(muss frostsicher ausgeführt werden!)
* Netzzuleitung
230V/1~/50Hz 25A
(3x4 mm
2
)
Steuerleitung (4x1 mm
2
)
Außenmodul CMF 120
Ventilator
Kondensatablauf
(muss frostsicher ausgeführt werden!)
Vor- und Rücklauf
Heizwasser (DN 25)
Netzzuleitung
elektrische Zu-
satzheizung
(5x2,5 mm
2
)
Netzzuleitung
Innenmodul
(3x1,5 mm
2
)
Netzzuleitung
elektrische Zusatz-
heizung (optional)
(5x2,5 mm
2
)
Kondensatablauf
Kältemittelleitungen
3
/
8
“ und
5
/
8
“
Steuerleitung (4x1 mm
2
)
Vorlauf für
Heizung (DN 25)
gemeinsamer
Rücklauf (DN 25)
Vorlauf für Warmwas-
serspeicher (DN 25)
Innenmodul
CMF 120
Montageanweisung
Die Innen- und Außenmodule
müssen mit Kältemittelleitungen
der Dimensionen (Außendurch-
messer)
3
/
8
“ (ca. 16 mm) und
5
/
8
“
(ca. 10 mm) verbunden werden.
Zwischen den Modulen muss
mindestens eine vieradrige Steuer-
leitung verlegt werden.
Sowohl das Innen-, als auch das
Außenmodul benötigen eine sepa-
rate Spannungsversorgung.
* Netzzuleitung
230V/1~/50Hz 25A
(3x4 mm
2
)

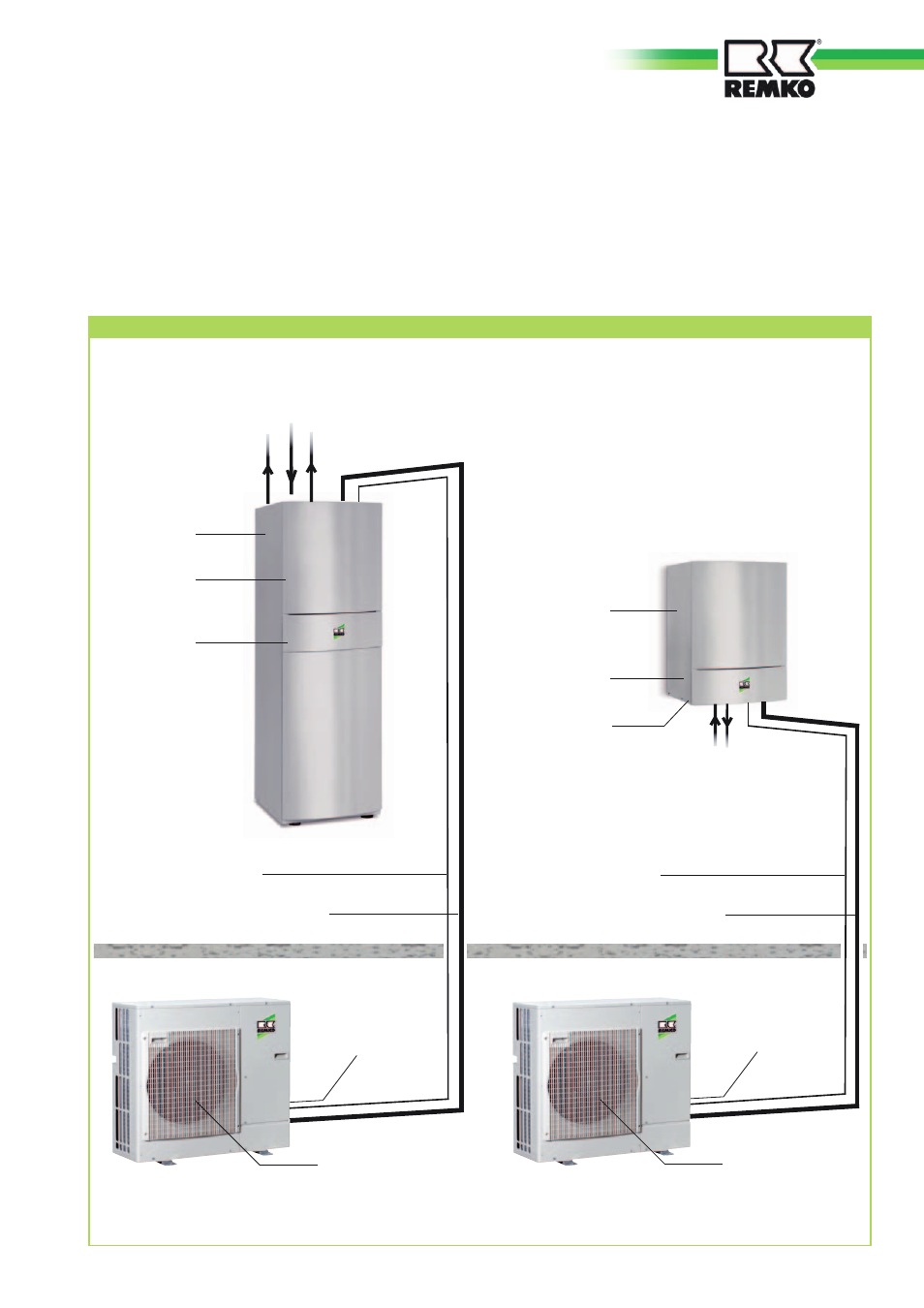

Systemaufbau CMF 120 / CMT 120
13
