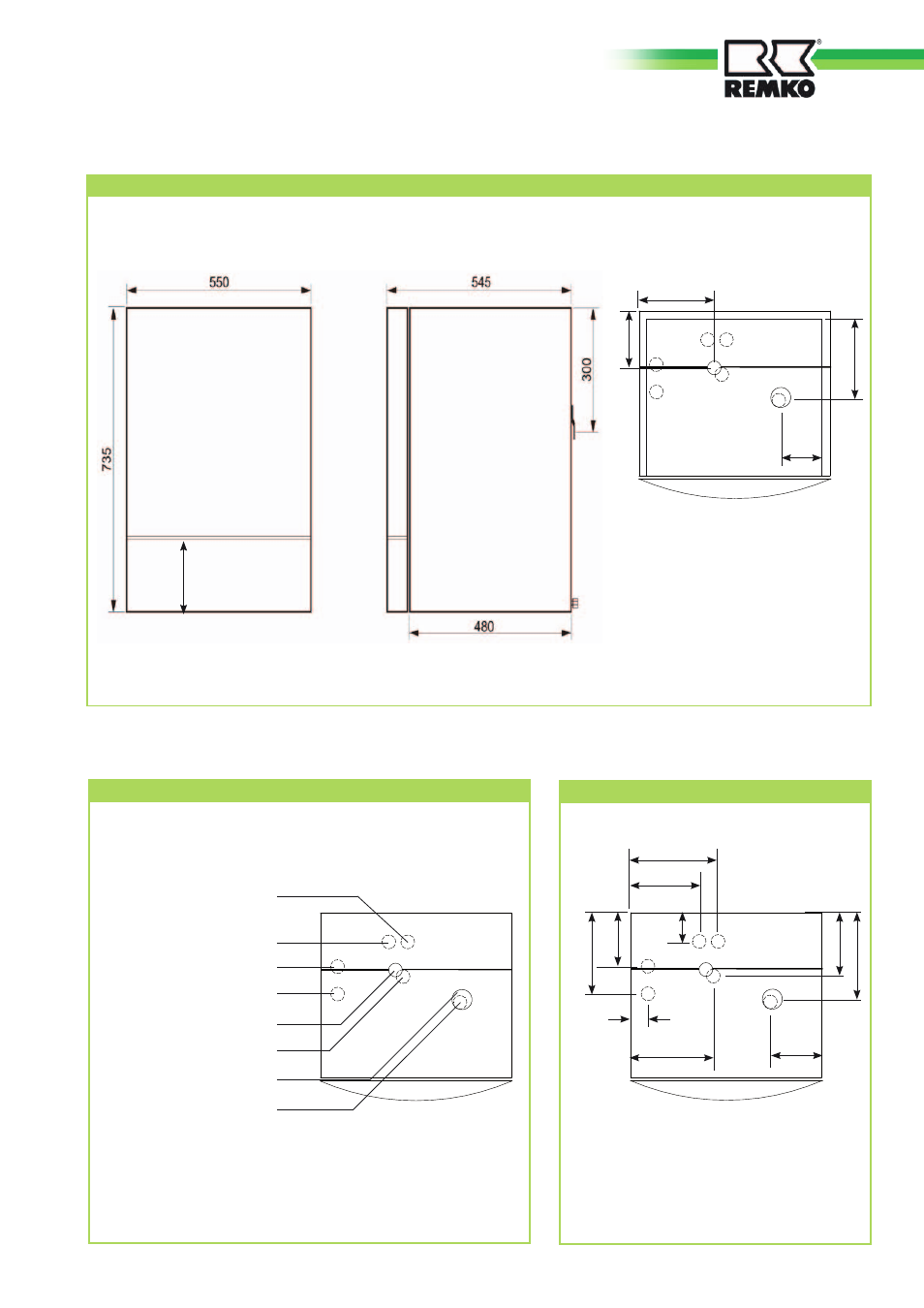

Geräteabmessungen
Anordnung der Rohrstutzen
Öffnung für Einstellung
Regler E-Heizung
Kältemittelleitung, 3/8”
Kondensatablaufstutzen
AD=22
Füll-und Entleerungshahn
Kältemittelleitung, 5/8”
Heizwasser-Rücklauf, 1” AG
Stutzen für Sicherheits-
baugruppe
Heizwasser-Vorlauf, 1” AG
Bemaßung der Rohrauslässe
50
220
235
155
85
255
200
260
185
150
Abmessungen Innenmodule Serie CMF
160
220
255
140
180
35
