REMKO CMF-120 Benutzerhandbuch
Seite 23

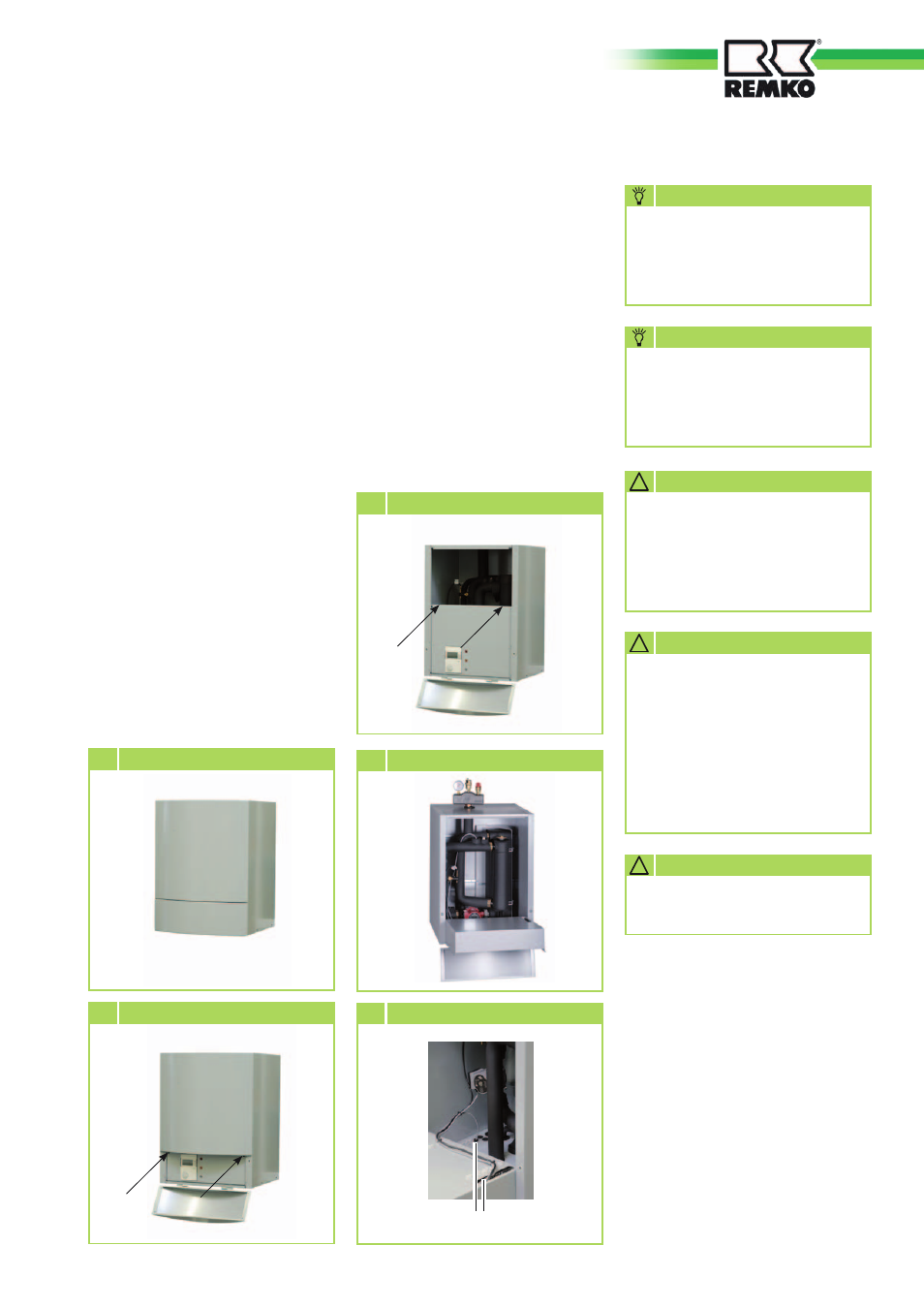

Elektroanschluss Innenmodul
Die folgenden Anweisungen be-
schreiben den Elektroanschluss der
Innenmodule der Serien CMF und
CMT. Dargestellt ist ein Innenmo-
dul der Serie CMF. Der Anschluss
für die Serie CMT wird entspre-
chend erstellt.
1. Klappen Sie den unteren Ge-
häusedeckel herunter, bzw.
nehmen sie diesen ab (Bild 1).
2. Lösen Sie die zwei Schrauben
mit denen die Gehäusefront
fixiert ist und nehmen Sie diese
nach oben ab (Bild 2).
3. Lösen Sie die zwei Schrauben
mit denen die Abdeckung des
Schaltkastens befestigt ist und
klappen Sie diese nach unten
ab. Danach kann die Abde-
ckung entfernt werden (Bild 3)
und der Schaltkasten kann
zum Einführen der elektrischen
Leitungen heruntergeklappt
werden. (Bild 4).
4. Führen sie durch die Kabel-
durchführungen die Zuleitung
des Innenmoduls, sowie die
Steuerleitung zwischen Innen-
und Außenmodul und die
Leitungen der externen Geräte
und Fühler in das Innenmodul
ein (Bild 5).
Hierbei ist zu beachten, dass
sich die Kabeleinführungen
bei der Serie CMT nicht unten
sondern oben befinden.
Die Leitungen sind gemäß
Anschlusschema und/oder
Schaltplan im Schaltkasten
anzuschließen.
HINWEIS
Achten Sie auf eine ausreichen-
de Leitungslänge- und -reserve
innerhalb der Verlegung im
Innenmodul, damit für spätere
Wartungsarbeiten der Schalt-
kasten auch wirklich vollstän-
dig heruntergeklappt werden
kann.
!
ACHTUNG
Die Anzahl der Leitungen und
der Fühler ist abhängig von der
Konfiguration der Heizungsan-
lage und der Komponenten.
HINWEIS
Beim Anschließen der elektri-
schen Leitungen muss auf die
richtige Polarität, insbesondere
der Steuerleitung, geachtet
werden.
!
ACHTUNG
Vermeiden Sie bauseits ang-
brachte Kabeleinführungen.
!
ACHTUNG
1 Unteren Gehäusedeckel abnehmen
2 Schrauben lösen
3 Schrauben lösen
4
Schaltkasten herunterklappen
Kabeldurchführung
5 Kabel durchführen
23
