REMKO CMF / CMT
Außenmodul CMT 160
Innenmodul
CMT 160
Ventilator
Außenbereich
Kältemittelleitungen
3
/
8
“ und
5
/
8
“
Netzzuleitung
Innenmodul
(3x1,5 mm
2
)
Innenbereich
Kondensatablauf
(muss frostsicher ausgeführt werden!)
* Netzzuleitung
400V/3~/50Hz 16A
(5x2,5 mm
2
)
Steuerleitung (4x1 mm
2
)
Außenmodul CMF 160
Ventilator
Kondensatablauf
(muss frostsicher ausgeführt werden!)
Vor- und Rücklauf
Heizwasser (DN 25)
Netzzuleitung
elektrische Zu-
satzheizung
(5x2,5 mm
2
)
Netzzuleitung
Innenmodul
(3x1,5 mm
2
)
Netzzuleitung
elektrische Zusatz-
heizung (optional)
(5x2,5 mm
2
)
Kondensatablauf
Kältemittelleitungen
3
/
8
“ und
5
/
8
“
Steuerleitung (4x1 mm
2
)
* Netzzuleitung
400V/3~/50Hz 16A
(5x2,5 mm
2
)
Vorlauf für
Heizung (DN 25)
gemeinsamer
Rücklauf (DN 25)
Vorlauf für Warmwas-
serspeicher (DN 25)
Innenmodul
CMF 160

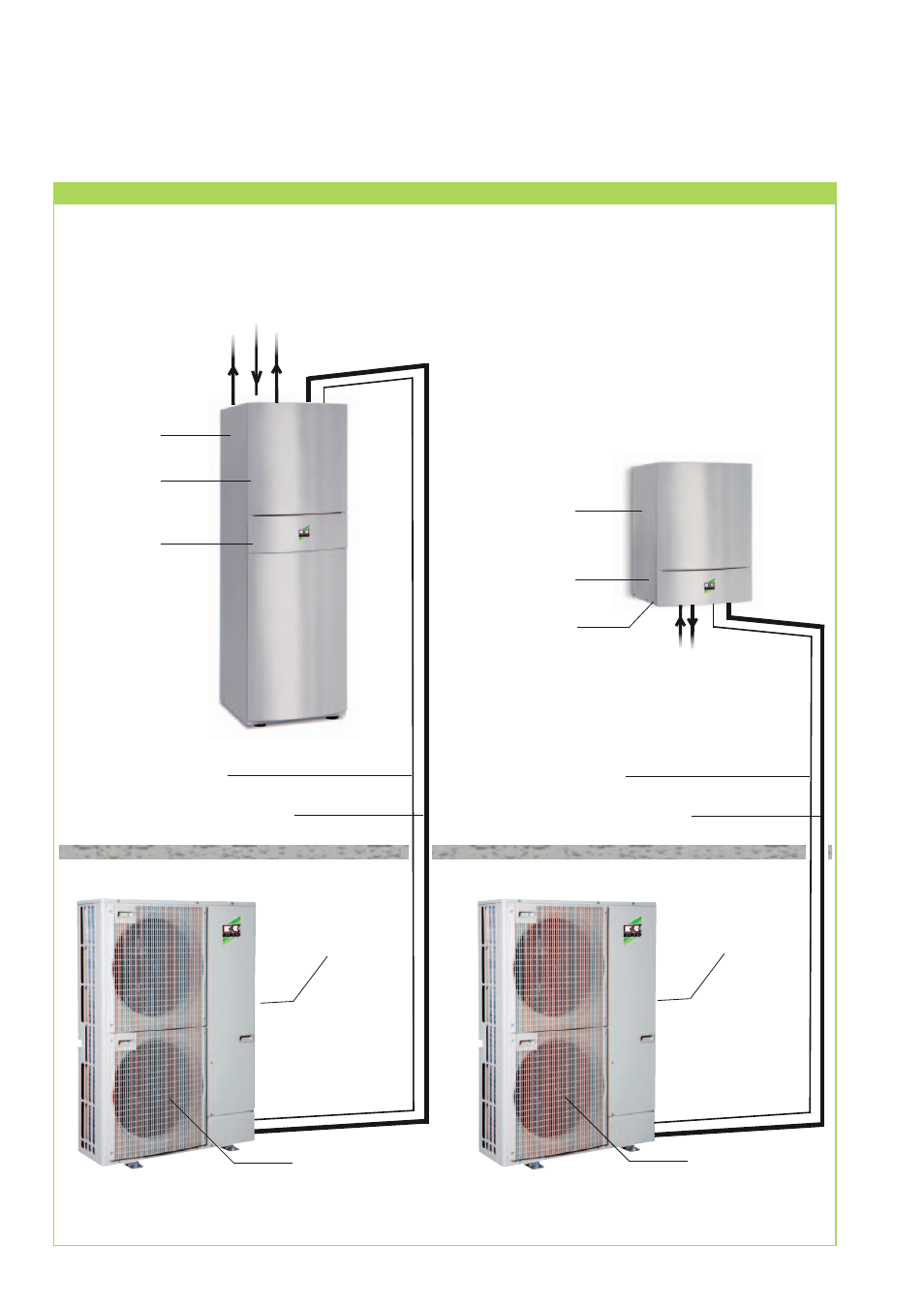

Systemaufbau CMF 160 / CMT 160
