Leuchtet am Innenmodul die rote
Kontrollleuchte, liegt eine Störung
des Außenmoduls vor. Nach Ent-
fernung der Gehäuseverkleidung

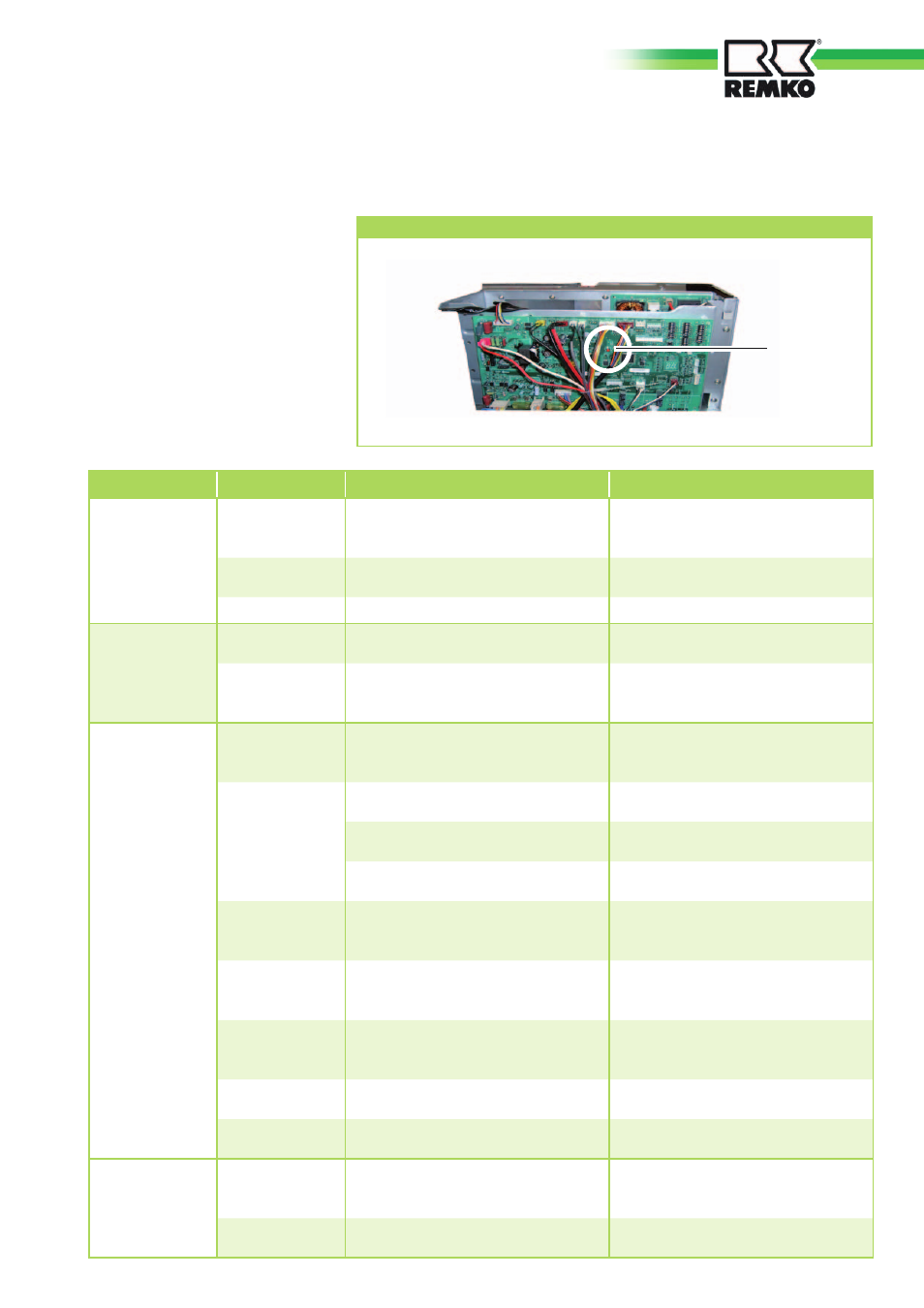

werden zwei Leuchtdioden sicht-
bar, die bei einwandfreiem Be-
trieb grün und rot leuchten (siehe
nebenstehende Abbildung).
Blinken die Dioden, liegt eine Stö-
rung vor. In folgender Tabelle kön-
nen Störungsursache und Gegen-
maßnahmen abgelesen werden.
grüne LED rote LED Bedeutung Abhilfe
blinkt 1 mal
blinkt 1 mal
Phasenfehler: Die Zuleitung zum Außen-
modul oder die Verbindung zwischen In-
nen- und Außenmodul sind nicht korrekt Elektrischen Anschluss überprüfen (ver-
tauschte Phasen)
Verbindungsleitung überprüfen
blinkt 2 mal
Ein Stecker der Platine ist abgezogen oder
hat keinen richtigen Kontakt Alle Stecker an der Platine, am Hoch- und
am Niederdruckschalter überprüfen
blinkt 3 mal Störung an der Steuerplatine Steuerplatine wechseln
blinkt 2 mal
blinkt 1 mal
Verdrahtungsfehler zwischen Innen- und
Außenmodul Verbindungsleitung auf richtige Polung
und korrekten Kontakt überprüfen
blinkt 2 mal
Fehlerhafte Datenübertragung zwischen
Innen- und Außenmodul
Überprüfen, ob die Verbindungsleitung
unsachgemäß verlängert wurde oder
falsch angeschlossen wurde
blinkt 3 mal
blinkt 1 mal
Heißgastemperatur im Kältekreislauf zu
hoch oder Heißgasüberhitzung zu gering
Kältemittelfüllung überprüfen; Heißgas-
temperaturfühler überprüfen; Expansions-
ventil überprüfen
blinkt 2 mal
Hochdruckschalter hat ausgelöst
Eventuell noch geschlossene Kugelventile
öffnen, Kältemittelüberfüllung prüfen
Niederdruckschalter hat ausgelöst
Eventuell noch geschlossene Kugelventile
öffnen, Kältemittelmangel prüfen
Keine Spannung am Verdichter
Spannungsversorgung des Verdichters
überprüfen
blinkt 3 mal
Überhitzungsschutz hat ausgelöst, zu
hohe Flüssigkeitstemperatur im Kältekreis-
lauf Verschmutzten Wärmetauscher am
Außenmodul reinigen; eventuellen Luft-
kurzschluss des Außengerätes beseitigen
blinkt 4 mal
Überstromsicherung am Verdichter (Über-
last) hat ausgelöst, oder keine Bertiebs-
spannung des Verdichters Eventuell noch geschlossene Kugelventile
öffnen; Versorgungsspannung prüfen;
defekte Steuerplatine auswechseln
blinkt 5 mal
Störung am Heißgastemperturfühler oder
am Lamellentemperaturfühler (Kabel-
bruch, oder Kurzschluss) Stecker auf der Steuerplatine auf festen
Sitz überprüfen, Funktion der Fühler
überprüfen
blinkt 6 mal Temperaturstörung am Inverterkühlblock
Strömungshindernisse im Außenmodul
beseitigen
blinkt 7 mal Störung in der Spannungsversorgung
Versorgungsspannung prüfen und repa-
rieren
blinkt 4 mal
blinkt 1 mal
Störung an Fühler Flüssigkeitsleitung
(Kabelbruch oder Kurzschluss)
Stecker auf der Steuerplatine auf festen
Sitz überprüfen, Funktion des Fühlers
überprüfen
blinkt 4 mal
Temperatur der Flüssigkeitsleitung zu
hoch / niedrig Kältemittelleitung überprüfen oder
Kältemittelmangel
Blinkcode im Außenmodul
Leuchtdioden
Leuchtdioden im Außenmodul
