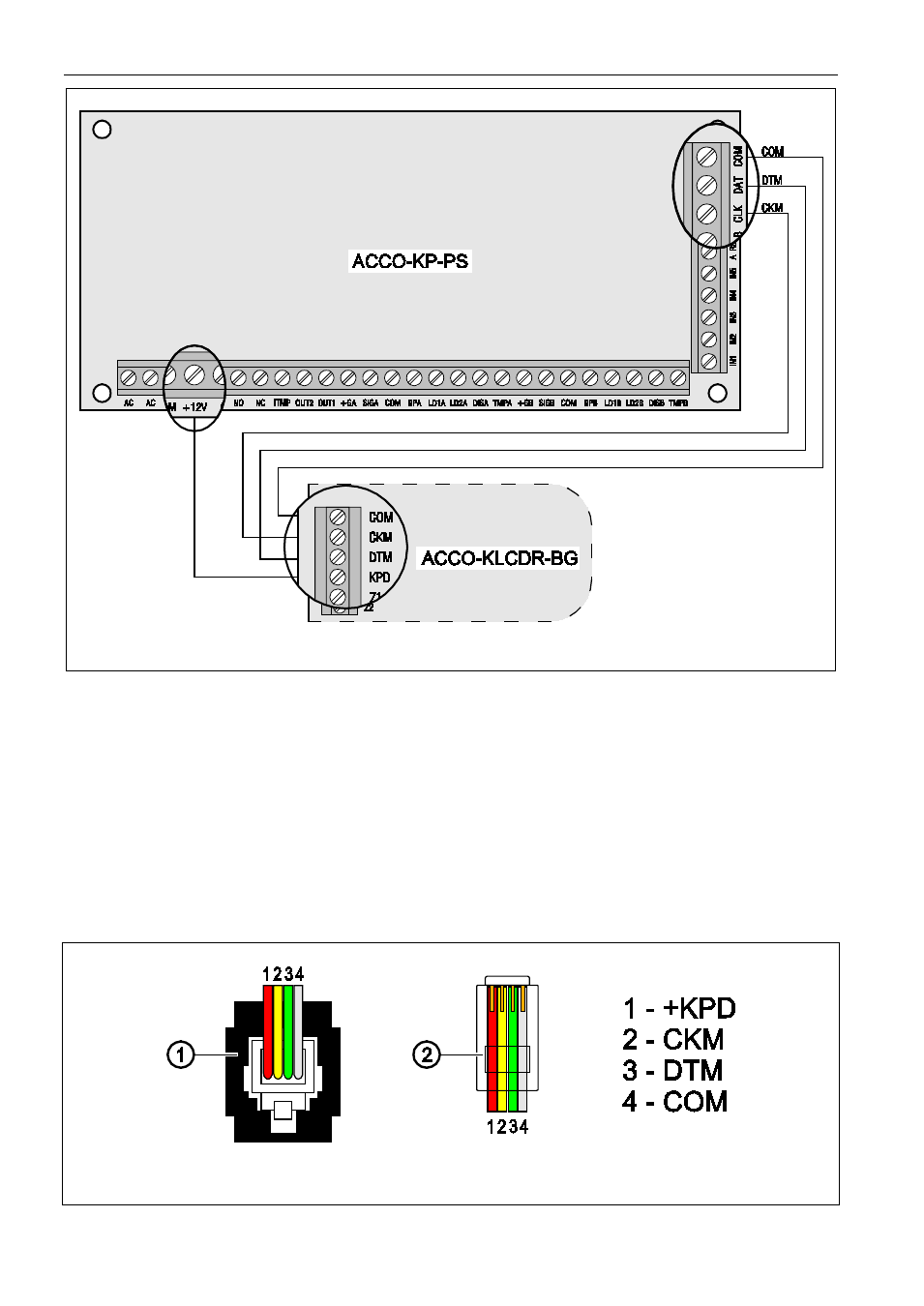

Abb. 14. Anschluss des Bedienteils an die Schraubklemmen des Moduls ACCO-KP-PS.
3.1.2 Anschluss des LCD-Bedienteils an die RJ-Buchse
Die Anschlussweise des Kommunikationsbusses des LCD-Bedienteils an die RJ-Buchse
wurde in Abbildung 15 dargestellt. Die RJ-Buchse ist bestimmt zum Anschluss des
Bedienteils für die Dauer der Programmierung, wenn die an das Modul angeschlossene
Komponente keine Möglichkeit anbieten, das Bedienteil selbst zu programmieren.
Für Parametrierung des Moduls können Sie ein beliebiges LCD-Bedienteil der INTEGRA-
Zentralen benutzen. Solch ein Bedienteil wird für die tägliche Arbeit nicht empfohlen, weil
sich die Bedeutung der Dioden unterscheidet. Das Modul bedient die Leser in LCD-Bedien-
teilen INT-KLCDR-GR und INT-KLCDR-BL mit Firmwareversion 1.06 oder höheren.
Abb. 15. Reihenfolge der Kabel im Stecker, der das LCD-Bedienteil mit dem Modul verbindet.
1 – Stecker in der Buchse. 2 – Stecker von der Seite der Pins.
