SMA Solar Technology AG Aufstellung
Installationsanleitung IA-SCxxxHE-IDE104432 23
4.2.1 MV-Stationen
Die Wechselrichter der HE-Baureihe werden üblicherweise in einer Betonkompaktstation aufgestellt,
in der Regel als ein „linkes System“ und ein „rechtes System“ gegenüber. Die Aufstellung muss gemäß
den VDE-Richtlinien für einen abgeschlossenen elektrischen Betriebsraum erfolgen. In der Abbildung
unten ist ein linkes und ein rechtes System dargestellt.
Die AC-Schränke sollten dabei unbedingt an der Zwischenwand zum Transformatorraum stehen, um
mit kurzen Kabelwegen die AC-Leistungsverkabelung zum Transformator realisieren zu können.
Mindestdurchgangsbreite in Betriebsräumen
Folgende Punkte sind für eine Mindestdurchgangsbreite zu beachten:
• Bei maximal geöffneter Schaltschranktür ist ein freier Mindestdurchgang von
500 mm (Fluchtweg) einzuhalten, siehe DIN VDE 0100 Teil 729, Teil 731.
• Zur Einhaltung der geforderten freien Mindestdurchgangsbreite dürfen die
Schranktüren bei einer zweireihigen gegenüberliegenden Wechselrichteraufstellung
(z. B. Aufstellung in einem Stationsgebäude) nur auf einer Seite gleichzeitig geöffnet
werden.

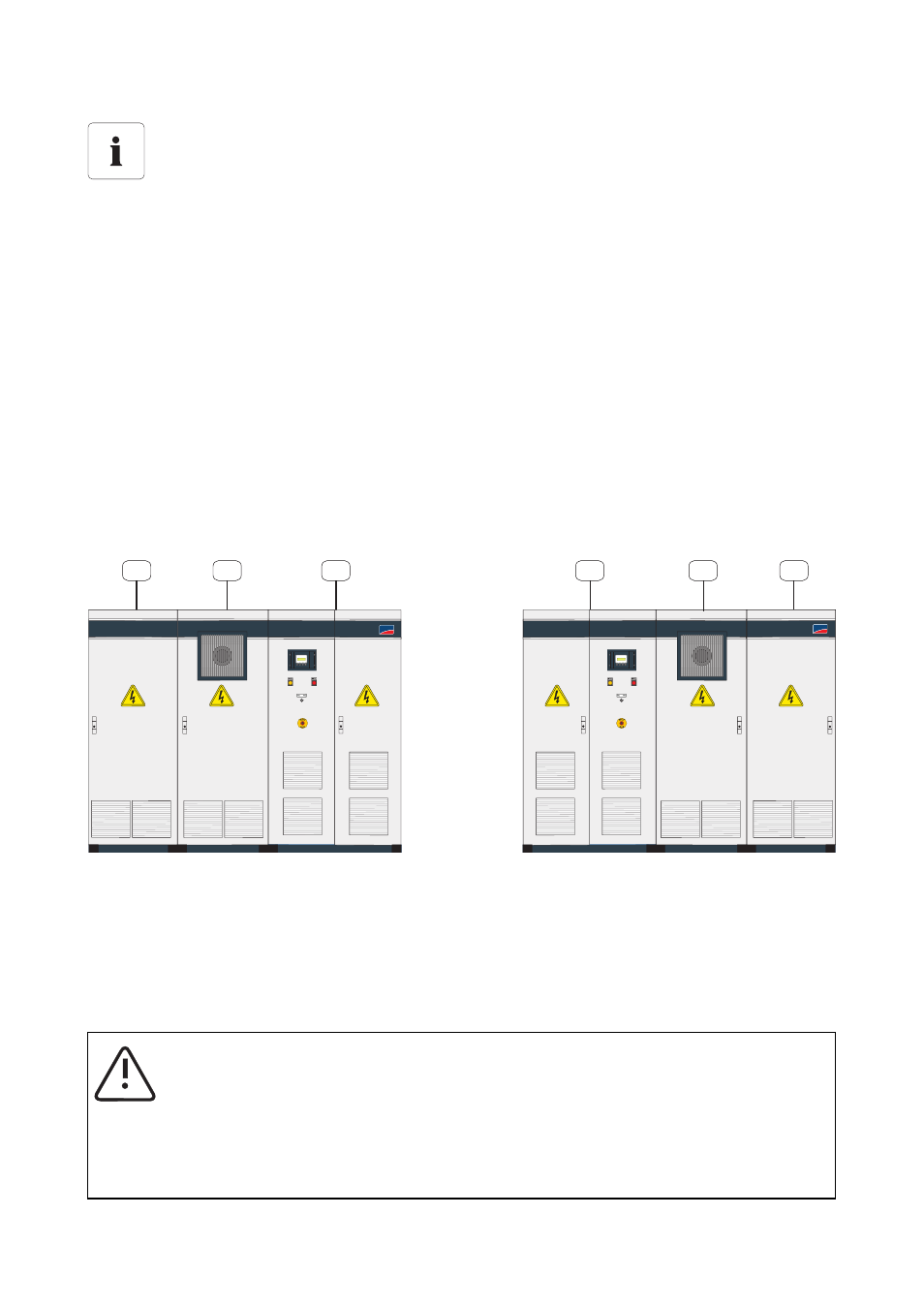

Linkes System Rechtes System
A DC-Schrank
B WR-Schrank
C AC-Schrank
WARNUNG!
Rauchentwicklung in elektrischen Betriebsräumen.
Wir empfehlen die Montage eines Rauchmelders im Betriebsraum, der auf den externen
Not-Aus-Anschluss des Gerätes wirkt und bei Rauchentwicklung den Sunny Central
abschaltet.
A B C C B A
SUNNY CENTRAL 630HE SUNNY CENTRAL 630HE SMA SMA
