SMA Solar Technology AG Externe Anschlüsse
Installationsanleitung IA-SCxxxHE-IDE104432 75

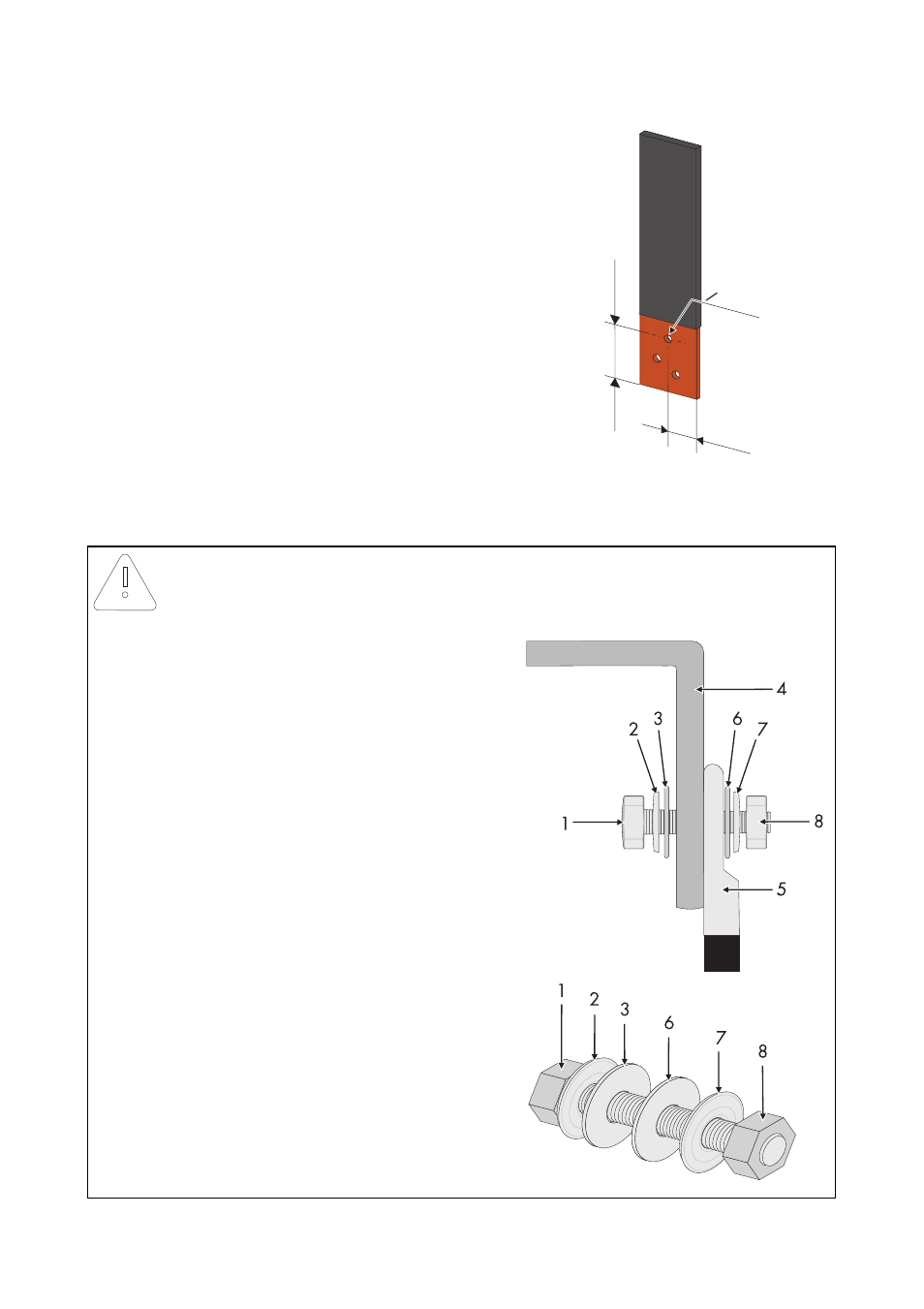

2. Ein Loch in die Kupferschiene bohren, wie in der
Abbildung rechts dargestellt.
3. Der Anschluss des Eigenversorgungstransformators an die Kupferschiene erfolgt mit einem
Ringkabelschuh (25 mm² M8).
ACHTUNG!
Beeinträchtigung des Betriebs des Sunny Central durch fehlerhaften Anschluss!
Anordnung der Bauteile für den Anschluss (von
hinten nach vorne):
1. Schraube M8x25
2. Unterlegscheibe
3. Sperrkantring
4. Kupferschiene
5. Ringkabelschuh
6. Unterlegscheibe
7. Sperrkantring
8. Mutter
100 mm
40 mm
o 8,5 mm
