SMA Solar Technology AG Externe Anschlüsse
Installationsanleitung IA-SCxxxHE-IDE104432 73
Handhabung Anschlussklemmen Eigenversorgung

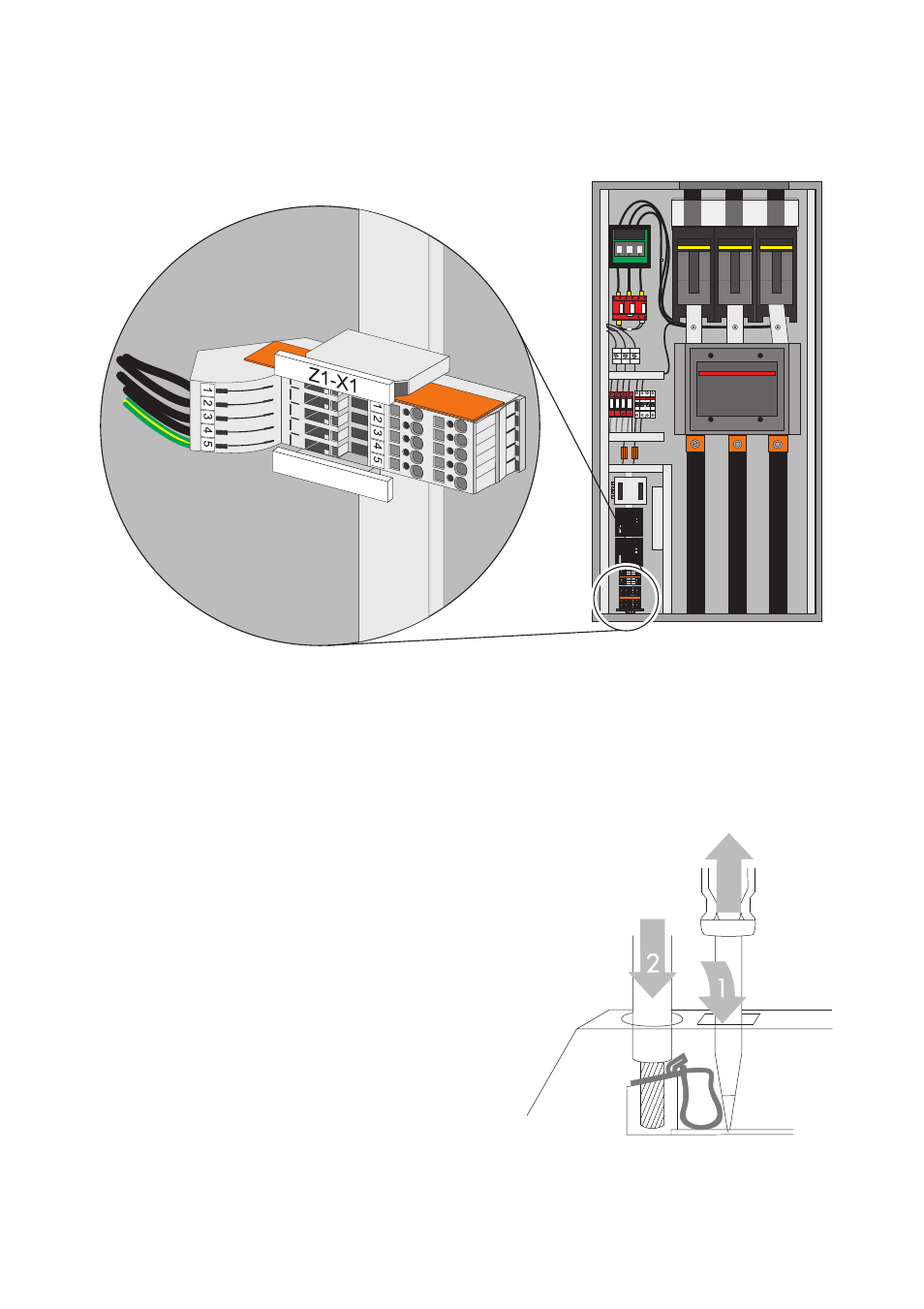

In der folgenden Grafik ist die Handhabung der Klemmen zum Anschluss der externen Leitungen an
die Anschlussklemmleiste der Steuerspannung dargestellt. Die Anschlussklemmen sind als
wartungsfreie Federklemmen ausgeführt, die mit einem Schraubenzieher in entsprechender Größe
betätigt werden können.
Die Eigenversorgung 3-phasig an die Steuerklemmen anschließen.
Handhabung Anschlussklemmen (Quelle: WAGO)
